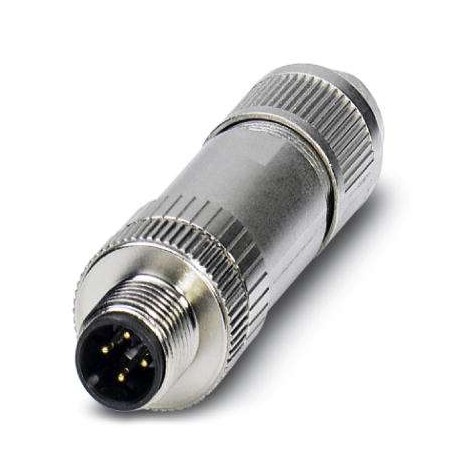

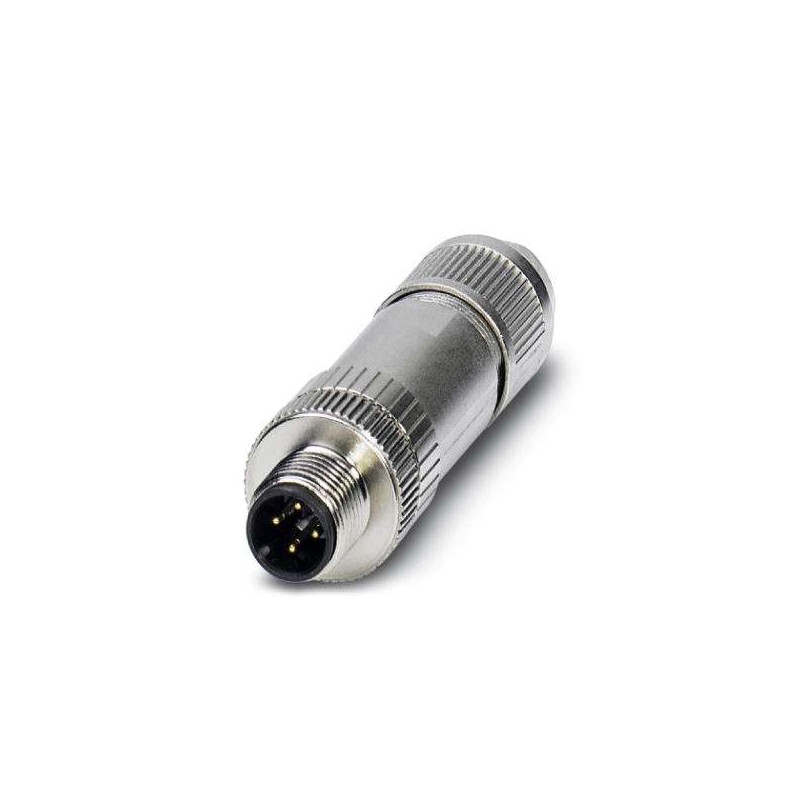

SACC-M12MS-4SC SH CCL 1559767 PHOENIX CONTACT Connecteur
SACC-M12MS-4SC SH CCL
1559767
PHOENIX_CONTACT
Connecteur
Câbles, connecteurs et boîtes QUICKON
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1559767 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 407 (C-4-2015) |
| GTIN | 4046356309288 |
| Poids par pièce (hors emballage) | 0,040 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Ouverture écrou-chapeau | 13 mm |
|---|---|
| Diamètre extérieur | 4 mm ... 8 mm |
| Longueur de gaine à dénuder | 33 mm |
| Longueur de gaine à dénuder de chaque fil | 10 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP67 |
Généralités
| Courant de référence à 40 ℃ | 4 A |
|---|---|
| Tension de référence | 60 V DC |
| 48 V AC | |
| Nombre de pôles | 4 |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
| Type de signal/catégorie | CC-Link |
| Affichage d'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Type de raccordement | Raccordement à ressort |
| Section du conducteur | 0,14 mm² ... 0,5 mm² |
| Section du conducteur AWG | 26 ... 20 |
| Cycles d'enfichage | ≥ 100 |
| Couple de serrage | 0,4 Nm (Molette M12) |
| 0,8 Nm (Isolant mâle avec manchon d'accouplement) | |
| 3 Nm (Ecrou de pression) | |
| Conseils pour le montage | Les fils peuvent aussi bien être connectés avec que sans embouts |
Matériau
| Classe d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau de surface de prise | Zinc coulé sous pression, nickelé |
| Matériau de la molette | laiton, nickelé |
| Matériau du joint | NBR |
Normes et spécifications
| Désignation de la norme | Connecteur M12 |
|---|---|
| Normes/Prescriptions | CEI 61076-2-101 |
| Connexion selon la norme | CUL |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1559767-SACC-M12MS-4SC SH CCL | 134 Kbytes |
|
