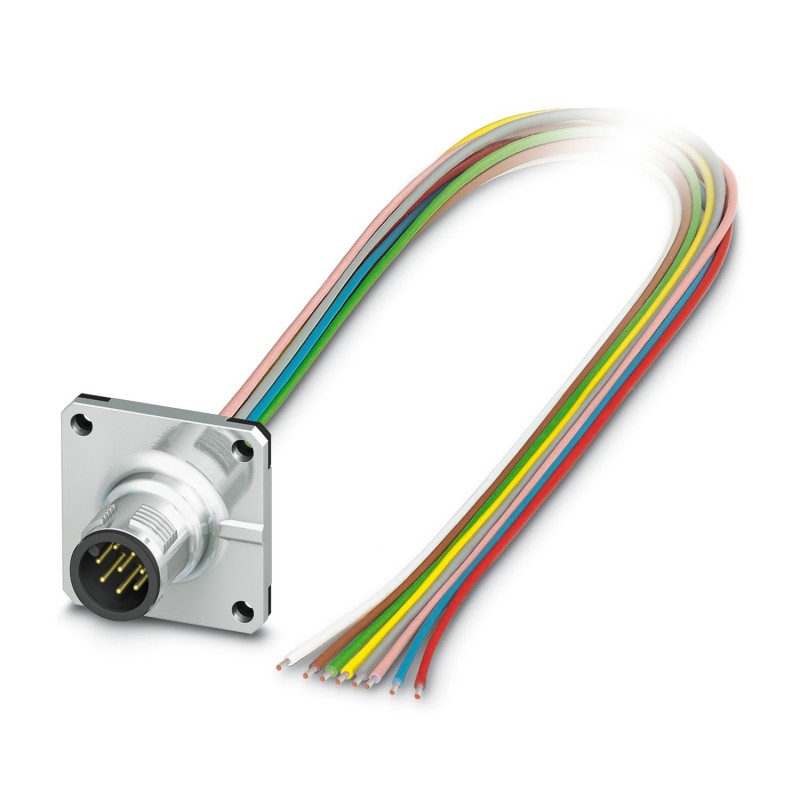

SACC-SQ-M12MS-8CON-25F/0,5 1441561 PHOENIX CONTACT Connecteur mâle encastrable pour capteurs et actionneurs,..
SACC-SQ-M12MS-8CON-25F/0,5
1441561
PHOENIX_CONTACT
Connecteur mâle encastrable pour capteurs et actionneurs, 8 pôles, M12, détrompage A, montage sur face avant/à bride carrée, avec cordon TPE de 0,5 m, 8 x 0,25 mm²
Détecteurs > Connecteur à rapporter pour détecteur / actionneur
Connexion des appareils décentralisés
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Cotes
| Longueur du câble | 0,5 m |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
|---|---|
| -40 °C ... 85 °C (sans actionnement mécanique) | |
| Indice de protection | IP67 |
Généralités
| Remarque | 3) Les valeurs électriques et mécaniques indiquées supposent une paire de connecteurs correctement verrouillée et montée. Si le connecteur est déverrouillé, les conditions d'environnement exposées et qu'il existe un danger de pollution, le connecteur doit être doté d'un cache de protection ≥ IP54. Il convient par ailleurs de prendre en considération les influences dues aux conducteurs, aux câbles ou au montage sur C.I. |
|---|---|
| Courant de référence à 40 ℃ | 2 A |
| Tension de référence | 30 V |
| Tension de choc assignée | 0,8 kV |
| Nombre de pôles | 8 |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
| Affichage d'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Mode de raccordement | Cordons individuels |
| Cycles d'enfichage | > 100 |
| Couple de serrage | 3 Nm ... 4 Nm (Côté châssis) |
| Type de montage | Montage sur la face avant Bride carrée |
Matériau
| Classe d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA 66 |
| Matériau de surface de prise | Zinc coulé sous pression, nickelé |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
| Matériau du joint | FKM |
Câble
| Type de câble | Cordon TPE |
|---|---|
| Section du conducteur | 0,25 mm² |
| AWG ligne de signaux | 24 |
| Structure du conducteur ligne de signal | 14x 0,15 mm |
| Diamètre du fil avec isolant | 1,15 mm ±0,07 mm |
| Epaisseur isolement | 0,21 mm (Isolant de fil) |
| Coloris des fils | marron, bleu, blanc, gris, rose, vert, jaune, rouge |
| Matériau Isolant du fil | TPE |
| Matériau conducteur | Cordon Cu étamé |
| Résistance d'isolement | ≥ 20 MΩ*km |
| Résistance du conducteur | ≤ 80 mΩ/m |
| Tension nominale câble | 300 V |
| Tension d'essai câble | 3000 V AC (Test d'étincelles) |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (câble, pose fixe) |
| -25 °C ... 85 °C (câble, pose souple) |
