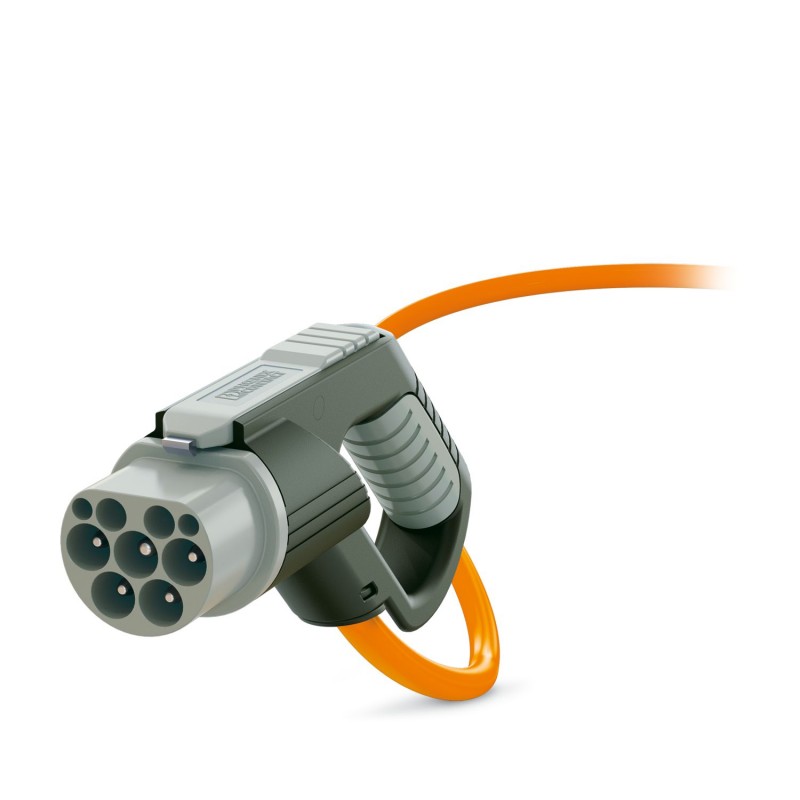

EV-GBM3C-1AC32A-5,0M6,0ESOG00 1408167 PHOENIX CONTACT Câbles de charge AC
EV-GBM3C-1AC32A-5,0M6,0ESOG00
1408167
PHOENIX_CONTACT
Câbles de charge AC
Prises de courant industrielles et spéciales > Câble de charge E-Mobility
E-Mobility
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1408167 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 752 (C-2-2017) |
| GTIN | 4046356856065 |
| Poids par pièce (hors emballage) | 2,710 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | CN (Chine) |
Définition du produit
| Type de produit | Câble de charge AC avec connecteur de charge pour véhicule, extrémité de câble libre et sans cache de protection |
|---|---|
| Version | D-Line |
| Normes/Prescriptions | GB/T 20234.2 |
| Norme de charge | GB/T |
| Mode charge | Mode 3, cas C |
Dimensions
| Connecteur de charge du véhicule - Largeur | 60,00 mm |
|---|---|
| Connecteur de charge du véhicule - Hauteur | 112,40 mm |
| Connecteur de charge du véhicule - Profondeur | 219,10 mm |
| Longueur de câble | 5 m |
| longueur à dénuder | 45 mm ±10 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -30 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude max. | 5000 m (au-dessus du niveau de la mer) |
| Indice de protection | IP55 (Branché et opérationnel, l'indice de protection est garanti uniquement si les deux éléments de connexion sont des produits d'origine de Phoenix Contact ou des équivalents conformes aux normes requises.) |
| IP54 (Cache de protection) |
Propriétés électriques
| Puissance de charge maximale | 8 kW |
|---|---|
| Nombre de phases | 1 |
| Nombre de contacts de puissance | 3 (L, N, PE) |
| Contacts de puissance du courant de référence | 32 A |
| Contacts de puissance de la tension de référence | 250 V |
| Nombre de contacts de signal | 2 (CP, CC) |
| Contacts de signal du courant de référence | 2 A |
| Contacts de signal de la tension de référence | 30 V AC |
| Nature de la transmission de signaux | Impulsions modulées |
| Remarque concernant la connectique | Raccordement serti, non séparable |
| Codage de résistance | 220 Ω (entre PE et CC) |
Design
| Ligne de conception | D-Line |
|---|---|
| Couleur du boîtier | noir |
| Couleur du modèle d'enfichage | gris |
| Couleur zone de préhension | gris |
| Couleur élément d'actionnement | gris |
| Couleur cache de protection | noir |
| Etiquette | 14,1 mm x 44,8 mm (logo du client sur demande) |
Matériau
| Matériau du boîtier | Plastique |
|---|---|
| Matériau zone de préhension | Plastique tendre |
| Matériau levier d'actionnement | Plastique |
| Matériau cache de protection | Plastique |
| Matériau modèle d'enfichage | Plastique |
| Surface matériau des contacts | Ag |
Câbles
| Structure de câble | 3 x 6 mm² + 1 x 0,5 mm² (GB/T 25087-2010, ISO 14572) |
|---|---|
| Classes de câbles | Classe 6 |
| Diamètre extérieur du câble | 13,9 mm ±0,5 mm |
| Type de câble | droit |
| Gaine extérieure, matériau | TPE |
| Gaine extérieure, coloris | orange |
| Taux de courbure minimum | 208,5 mm (15 x diamètres) |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 10 ans ; |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027449001eCl@ss 8.027449001eCl@ss 9.027144705
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG PHOENIX CHARGING TECHNOLOGY ELECTROMOBILITY FR.pdf | 5 Mbytes |
|
| PHOENIX CONTACT-1408167-EV-GBM3C-1AC32A-5,0M6,0ESOG00 | 154 Kbytes |
|
