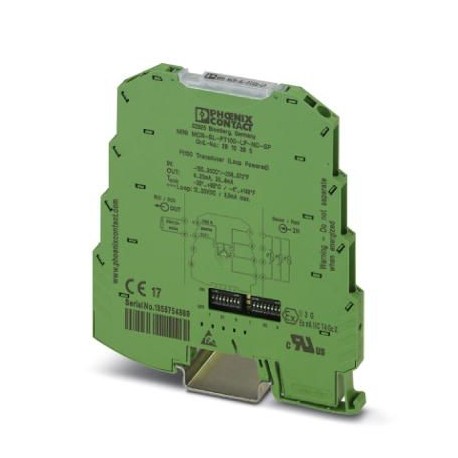

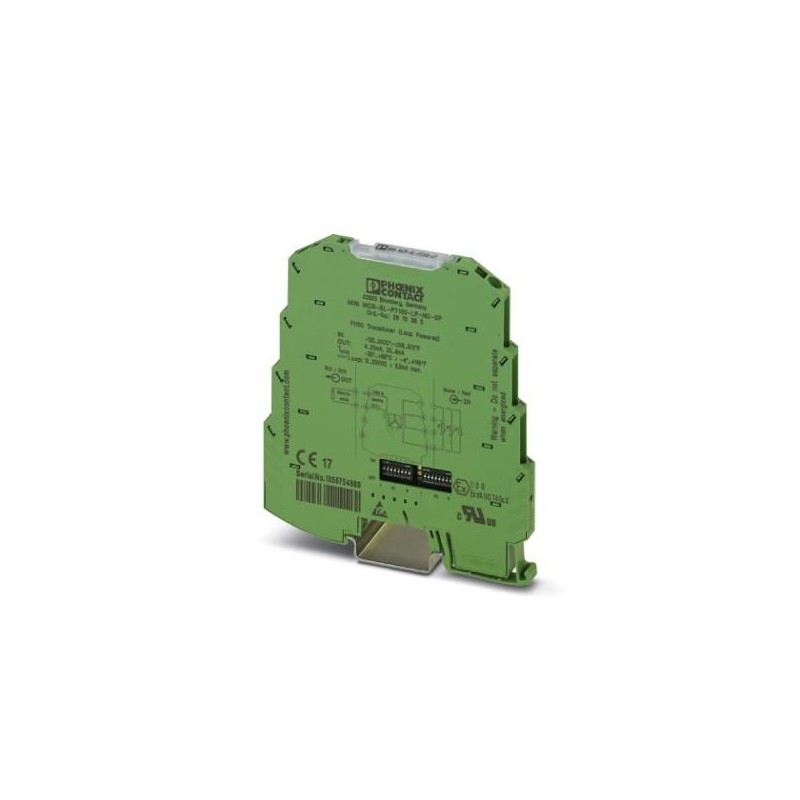

MINI MCR-SL-PT100-LP-NC-SP 2810395 PHOENIX CONTACT Les convertisseurs de température Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

MINI MCR-SL-PT100-LP-NC-SP 2810395 PHOENIX CONTACT Les convertisseurs de température

MINI MCR-SL-PT100-LP-NC-SP

2810395

PHOENIX_CONTACT

Les convertisseurs de température

Plus de détails


Interface

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus



Données commerciales

Code de commande2810395
Unité de conditionnement1 pcs
Page cataloguePage 106 (C-7-2015)
GTIN4046356142472
Poids par pièce (hors emballage)0,101 KGM
Numéro du tarif douanier85437090
Pays d'origineDE (Allemagne)

Remarque

Restriction d'utilisation1

Cotes

Largeur6,2 mm
Hauteur93,1 mm
Profondeur102,5 mm

Conditions d'environnement

Température ambiante (fonctionnement)-20 °C ... 65 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C
Hauteur max.≤ 2000 m

Données d'entrée

Configurable/programmableoui, non configuré
Types de capteurs utilisables (RTD)Pt 100 (CEI 60751/EN 60751)
Courant d’alimentation du capteur1 mA (constant)
Technique de raccordement2, 3 ou 4 fils

Données de sortie

Nombre de sorties1
Configurable/programmableoui, non configuré
Signal de sortie courant4 mA ... 20 mA
20 mA ... 4 mA
Courant de sortie max.23 mA (limitation en sortie)
Charge/charge de sortie Sortie courant(Ualimentation- 12 V) / 22 mA
Ondulation< 20 mVCC(à 500 Ω)

Alimentation

Dénominationauto-alimenté
Plage de tension d'alimentation12 V DC ... 30 V DC
Courant max. absorbé< 4,5 mA (sans courant de signalisation)
Consommation de puissance< 150 mW (sans courant de signalisation)

Caractéristiques de raccordement

Type de raccordementRaccordement à ressort
Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.2,5 mm²
Section du conducteur AWG min.24
Section du conducteur AWG max.12
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.2,5 mm²
Longueur à dénuder8 mm

Généralités

Défaut de transmission de l'étendue de mesure réglée((90 K / étendue de mesure réglée [K]) + 0,05) %
Erreur de transmission de l'étendue de mesure intégrale≤ 0,25 %
Coefficient de température max.< 0,02 %/K
Défaut de linéarité< 0,05 % (pour étendue de mesure complète)
Isolation galvaniqueIsolation de base selon EN 61010
Catégorie de surtensionII
Degré de pollution2
Tension d'isolement assignée30 V AC
Tension d'essai : entrée / sortie / alimentation1,5 kV (50 Hz, 1 min)
Compatibilité électromagnétiqueConformité à la directive CEM
EmissionEN 61000-6-4
ImmunitéEN 61000-6-2 De faibles écarts peuvent survenir lors de perturbations.
Colorisvert
Matériau du boîtierPBT
Emplacement pour le montageindifférent
ConformitéConformité CE
ATEX II 3 G Ex nA IIC T4 Gc X
UL, USA/CanadaUL 508 Recognized
Class I, Div. 2, Groups A, B, C, D T4
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22HL 1 - HL 2
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23HL 1 - HL 2
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24HL 1 - HL 2

Données CEM

DénominationChamp électromagnétique HF
Normes/PrescriptionsEN 61000-4-3
Ecart courant par rapport à la valeur finale de la plage de mesure5 %
DénominationPerturbations transitoires rapides (en salves)
Normes/PrescriptionsEN 61000-4-4
Ecart courant par rapport à la valeur finale de la plage de mesure5 %
DénominationGrandeurs perturbatrices acheminées
Normes/PrescriptionsEN 61000-4-6
Ecart courant par rapport à la valeur finale de la plage de mesure5 %

Normes et spécifications

Compatibilité électromagnétiqueConformité à la directive CEM
EmissionEN 61000-6-4
Connexion selon la normeCUL
Normes/PrescriptionsEN 61000-4-2
DénominationChamp électromagnétique HF
Normes/PrescriptionsEN 61000-4-3
EN 61000-4-4
EN 61000-4-5
DénominationGrandeurs perturbatrices acheminées
Normes/PrescriptionsEN 61000-4-6
Isolation galvaniqueIsolation de base selon EN 61010
ConformitéConformité CE
ATEX II 3 G Ex nA IIC T4 Gc X
UL, USA/CanadaUL 508 Recognized
Class I, Div. 2, Groups A, B, C, D T4
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22HL 1 - HL 2
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23HL 1 - HL 2
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24HL 1 - HL 2

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

Datasheet - PDF
