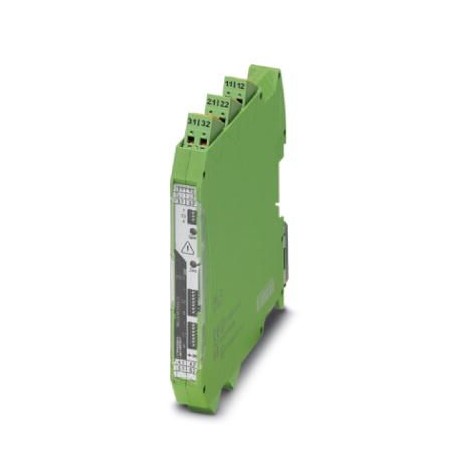

MACX MCR-UI-UI-SP-NC 2811556 PHOENIX CONTACT Amplificateur-séparateur
MACX MCR-UI-UI-SP-NC
2811556
PHOENIX_CONTACT
Amplificateur-séparateur
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2811556 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 116 (C-5-2017) |
| GTIN | 4046356467001 |
| Poids par pièce (hors emballage) | 0,140 KGM |
| Numéro du tarif douanier | 85437090 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Hauteur max. | ≤ 2000 m |
Données d'entrée
| Nombre d'entrées | 1 |
|---|---|
| Signal d'entrée tension | 0 mV ... 50 mV |
| 0 mV ... 60 mV | |
| 0 mV ... 75 mV | |
| 0 mV ... 100 mV | |
| 0 mV ... 120 mV | |
| 0 mV ... 150 mV | |
| 0 mV ... 200 mV | |
| 0 mV ... 300 mV | |
| 0 mV ... 500 mV | |
| 0 V ... 1 V | |
| 0 V ... 1,5 V | |
| 0 V ... 2 V | |
| 0 V ... 3 V | |
| 0 V ... 5 V | |
| 0 V ... 10 V (autres réglages, à préciser dans la commande) | |
| 0 V ... 15 V | |
| 0 V ... 20 V | |
| 0 V ... 30 V | |
| 0 V ... 50 V | |
| 0 V ... 100 V | |
| -50 mV ... 50 mV | |
| -60 mV ... 60 mV | |
| -75 mV ... 75 mV | |
| -100 mV ... 100 mV | |
| -120 mV ... 120 mV | |
| -150 mV ... 150 mV | |
| -200 mV ... 200 mV | |
| -300 mV ... 300 mV | |
| -500 mV ... 500 mV | |
| -1 V ... 1 V | |
| -1,5 V ... 1,5 V | |
| -2 V ... 2 V | |
| -3 V ... 3 V | |
| -5 V ... 5 V | |
| -10 V ... 10 V | |
| -15 V ... 15 V | |
| -20 V ... 20 V | |
| -30 V ... 30 V | |
| -50 V ... 50 V | |
| -100 V ... 100 V | |
| 1 V ... 5 V | |
| 2 V ... 10 V | |
| Signal d'entrée courant | 0 mA ... 1 mA (configuration via le commutateur DIP) |
| 0 mA | |
| 0 mA ... 2 mA | |
| 0 mA ... 3 mA | |
| 0 mA ... 5 mA | |
| 0 mA ... 10 mA | |
| 0 mA ... 15 mA | |
| 0 mA ... 20 mA | |
| 0 mA ... 30 mA | |
| 0 mA ... 50 mA | |
| 0 mA ... 100 mA | |
| -1 mA ... 1 mA | |
| -1,5 mA ... 1,5 mA | |
| -2 mA ... 2 mA | |
| -3 mA ... 3 mA | |
| -5 mA ... 5 mA | |
| -10 mA ... 10 mA | |
| -15 mA ... 15 mA | |
| -20 mA ... 20 mA | |
| -30 mA ... 30 mA | |
| -50 mA ... 50 mA | |
| -100 mA ... 100 mA | |
| 1 mA ... 5 mA | |
| 2 mA ... 10 mA | |
| 4 mA ... 20 mA | |
| Tension d'entrée min. | ± 50 mV |
| Tension d'entrée max. | ± 100 V |
| Courant d'entrée max. | ± 100 mA |
| Résistance d'entrée entrée tension | env. 1 MΩ (± 1 V DC ... ± 100 V DC) |
| Résistance d'entrée entrée courant | env. 10 Ω (± 10 mA DC ... ± 100 mA DC) |
Données de sortie
| Nombre de sorties | 1 |
|---|---|
| Configurable/programmable | oui, commutable |
| Signal de sortie tension | 0 V ... 10 V (configuration via le commutateur DIP) |
| 0 V ... 5 V | |
| 2 V ... 10 V | |
| 1 V ... 5 V | |
| -10 V ... 10 V | |
| -5 V ... 5 V | |
| 0 V ... 2,5 V | |
| 0,5 V ... 2,5 V | |
| -2,5 V ... 2,5 V | |
| Signal de sortie courant | 0 mA ... 5 mA |
| 0 mA ... 10 mA | |
| 0 mA ... 20 mA (autres réglages, à préciser dans la commande) | |
| 1 mA ... 5 mA | |
| 2 mA ... 10 mA | |
| 4 mA ... 20 mA | |
| -5 mA ... 5 mA | |
| -10 mA ... 10 mA | |
| -20 mA ... 20 mA | |
| Charge/charge de sortie Sortie tension | ≥ 1 kΩ (10 V) |
| Charge/charge de sortie Sortie courant | ≤ 600 Ω (20 mA ; actif) |
| passive : ≤ (UB-2 V) / Ioutmax | |
| Ondulation | < 10 mVeff |
Caractéristiques de raccordement
| Type de raccordement | Raccordement Push-in |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Longueur à dénuder | 8 mm |
Généralités
| Nombre de voies | 1 |
|---|---|
| Erreur de transmission max. | ≤ 0,1 % (étalonné de la dérivation) |
| Coefficient de température max. | 0,0075 %/K |
| Fréquence limite (3 dB) | 10 kHz (commutable 30 Hz) |
| Etalonnage zéro | ± 4 % |
| Etalonnage gain | ± 4 % |
| Réponse indicielle (10-90 %) | 35 µs (à 10 kHz) |
| 11 ms (à 30 Hz) | |
| Circuit de protection | Protection contre les transitoires |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Tension d'isolement assignée | 300 V AC |
| Tension d'essai : entrée / sortie / alimentation | 2,5 kV (50 Hz, 1 min) |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Coloris | gris |
| Matériau du boîtier | PA 6.6-FR |
| Emplacement pour le montage | indifférent |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA IIC T4 Gc |
| IECEx | Ex nA IIC T4 Gc |
| UL, USA/Canada | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC | |
| Certificat de transport maritime | DNV GL TAA000020C |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM |
|---|---|
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA IIC T4 Gc |
| IECEx | Ex nA IIC T4 Gc |
| UL, USA/Canada | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC | |
| Température DNV GL | B |
| Humidité DNV GL | B |
| Vibrations DNV GL | A |
| DNV GL-EMC | A |
| DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
