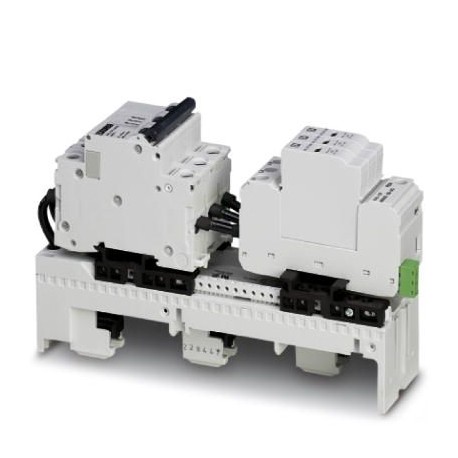

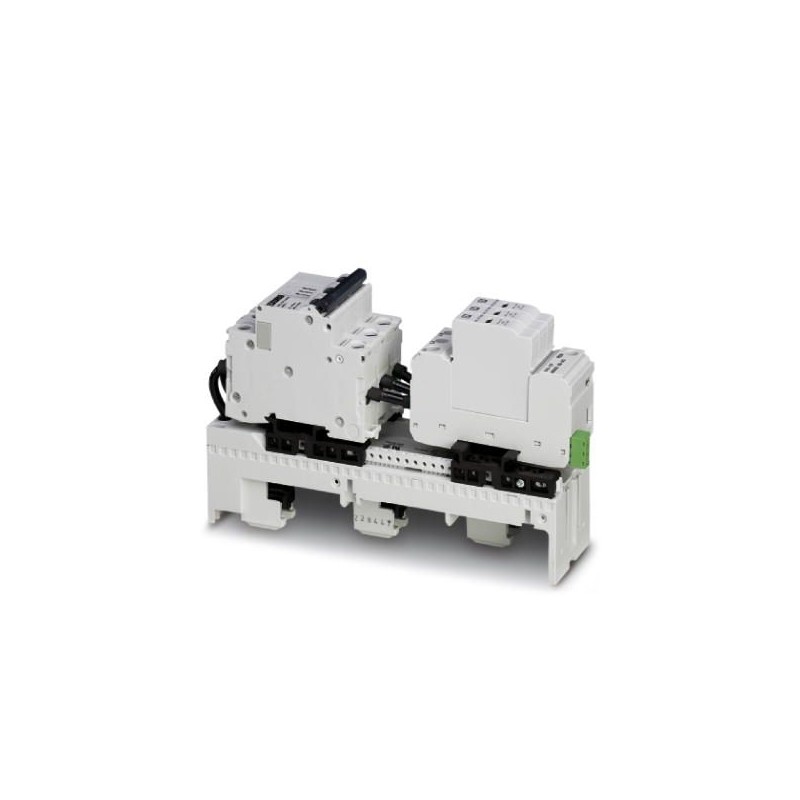

VAL-CP-MOSO 60-3C-FM 2804416 PHOENIX CONTACT Parasurtenseur de type 2
VAL-CP-MOSO 60-3C-FM
2804416
PHOENIX_CONTACT
Parasurtenseur de type 2
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2804416 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 68 (C-4-2017) |
| GTIN | 4046356317832 |
| Poids par pièce (hors emballage) | 1,200 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
| Température ambiante (stockage/transport) | -40 °C ... 75 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
Généralités
| Classe d'essai CEI | II |
|---|---|
| T2 | |
| Types EN | T2 |
| Système d'alimentation CEI | TN-C |
| TT | |
| Circuits de protection | L-PEN |
| Type de montage | Système de 60 mm (barres d'alimentation) |
| Coloris | bleu-gris |
| noir foncé RAL 9005 | |
| Matériau du boîtier | PBT |
| PA 6 | |
| PA 6.6 | |
| Degré de pollution | 2 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Module pour système de 60 mm |
| Nombre de pôles | 3 |
| Message protection antisurtension défectueuse | optique, contact de signalisation à distance |
Circuit de protection
| Tension nominale UN | 240/415 V AC (TN-C) |
|---|---|
| 240/415 V AC (TT) | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC | 350 V AC |
| Courant nom. de décharge In(8/20)µs | 20 kA |
| Courant de décharge maximal lmax(8/20) µs | 25 kA |
| Courant de court-circuit assigné ISCCR | 25 kA |
| Niveau de protection en tension Up | ≤ 2,5 kV |
| Tension résiduelle Ures | ≤ 2,1 kV (pour In) |
| ≤ 1,9 kV (pour 10 kA) | |
| ≤ 1,8 kV (à 5 kA) | |
| ≤ 1,7 kV (pour 3 kA) | |
| Réponse au TOV pour UT | 415 V AC (5 s / mode résistance) |
| 440 V AC (120 min / mode défaillance sécurisée) | |
| Temps de réponse tA | ≤ 25 ns |
| Fusible en amont maximum pour câblage de lignes de dérivation | non requis |
Affichage / Signalisation à distance
| Fonction de commutation | Inverseur |
|---|---|
| Tension de service | 5 V AC ... 250 V AC |
| 125 V DC (200 mA DC) | |
| Courant de service | 5 mA AC ... 1 A AC |
| 1 A DC (30 V DC) | |
| Type de raccordement | Raccordement vissé enfichable |
| Filetage vis | M2 |
| Couple de serrage | 0,25 Nm |
| Longueur à dénuder | 7 mm |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section conduct. AWG | 28 ... 16 |
Caractéristiques de raccordement
| Dénomination connexion | Raccordement conducteur PEN |
|---|---|
| Type de raccordement | Raccordement vissé |
| Filetage vis | M5 |
| Couple de serrage | 4,5 Nm |
| Longueur à dénuder | 16 mm |
| Section de conducteur souple | 2,5 mm² ... 16 mm² |
| Section de conducteur rigide | 2,5 mm² ... 25 mm² |
| Section conduct. AWG | 12 ... 4 |
| Dénomination connexion | Raccordement conducteur de phase |
| Type de raccordement | Système de barres d'alimentation 60 mm |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130805eCl@ss 9.027130805
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2804416-VAL-CP-MOSO 60-3C-FM | 167 Kbytes |
|
