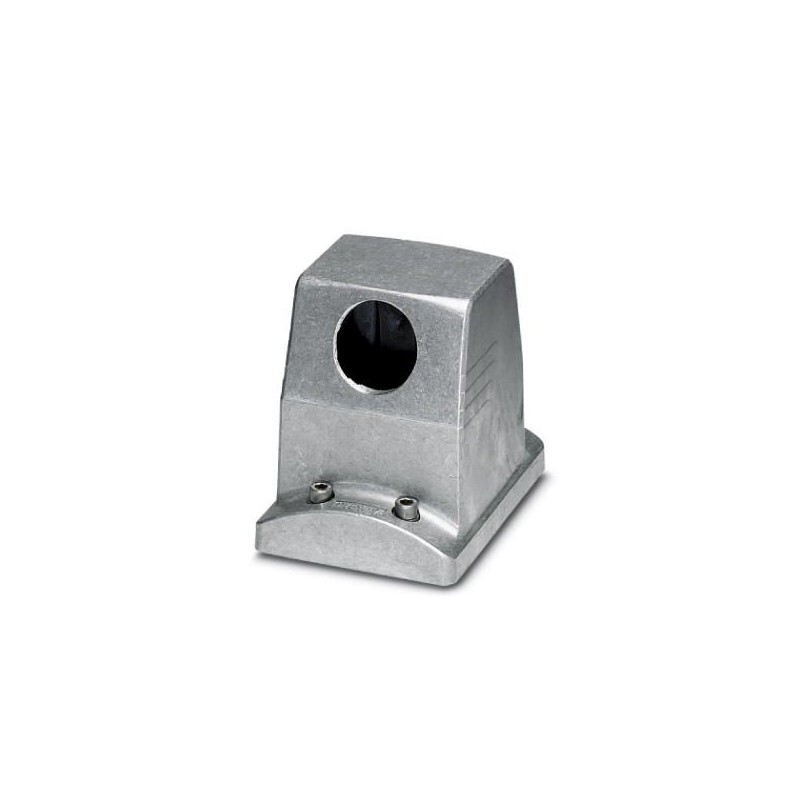

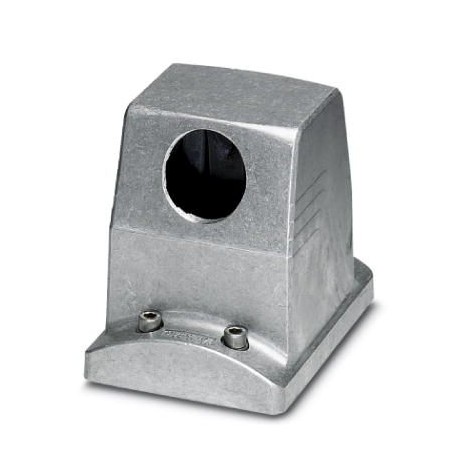

HC-B 32-TMS-100-O1STM32S-EEE 1580517 PHOENIX CONTACT Capot passe-câble B32 HEAVYCONNEC ADVANCE, pour conditi..
HC-B 32-TMS-100-O1STM32S-EEE
1580517
PHOENIX_CONTACT
Capot passe-câble B32 HEAVYCONNEC ADVANCE, pour conditions environnementales sévères, conducteur CEM, avec verrouillage vissé à six pans creux, 1x M32 x 1,5 avec sortie de câble latérale
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Cotes
| Hauteur | 110 mm |
|---|---|
| Largeur | 94 mm |
| Longueur | 126 mm |
| Longueur découpe de montage | 86 mm |
| Largeur découpe de montage | 71 mm |
Conditions d'environnement
| Type de protection du boîtier (IP) | IP66 |
|---|---|
| IP68 (0,2 bar 24 h) | |
| IP69K | |
| Type de protection du boîtier (NEMA) | 4 (UL50e / NEMA 250) |
| 4X (UL50e / NEMA 250) | |
| 6P (UL50e / NEMA 250) | |
| 12 (UL50e / NEMA 250) | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
Généralités
| Remarque | pour eléments de contact HC-B16, BB32, D40, DD72, HS6, HV6, M, K |
|---|---|
| Type | B32 |
| Type de boîtier | Capot passe-câble |
| Mode de verrouillage | Verrouillage à vis |
| Couple de serrage | 3 Nm (Vis de verrouillage) |
| Vis de fixation | M6 (tête de vis à six pans creux 5 mm) |
| Nombre de sorties de câble | 1 |
| Sortie du câble | latérale |
| Raccordement vissé | sans |
| Type de presse-étoupe | 1x M32 |
| Matériau du boîtier | Aluminium coulé sous pression, résistant à l'eau de mer |
| Matériau de surface du boîtier | non revêtu |
| Matériau du joint | NBR, conducteur |
| Verrouillage de matériau | Acier inox |
| Conseils pour le montage | Afin de garantir le fonctionnement du contact PE même en cas d'enfichage en biais, les deux brides de montage doivent avoir un contact électrique suffisant avec la paroi de montage métallique. |
| Instruction pour le montage | Pour obtenir un blindage optimal, éliminer le revêtement isolant pulvérisé sur la paroi de l'armoire éventuellement présent dans la zone du joint d'étanchéité profilé. Couple de serrage de la vis de verrouillage : 3 Nm. |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1580517-HC-B 32-TMS-100-O1STM32S-EEE | 115 Kbytes |
|
