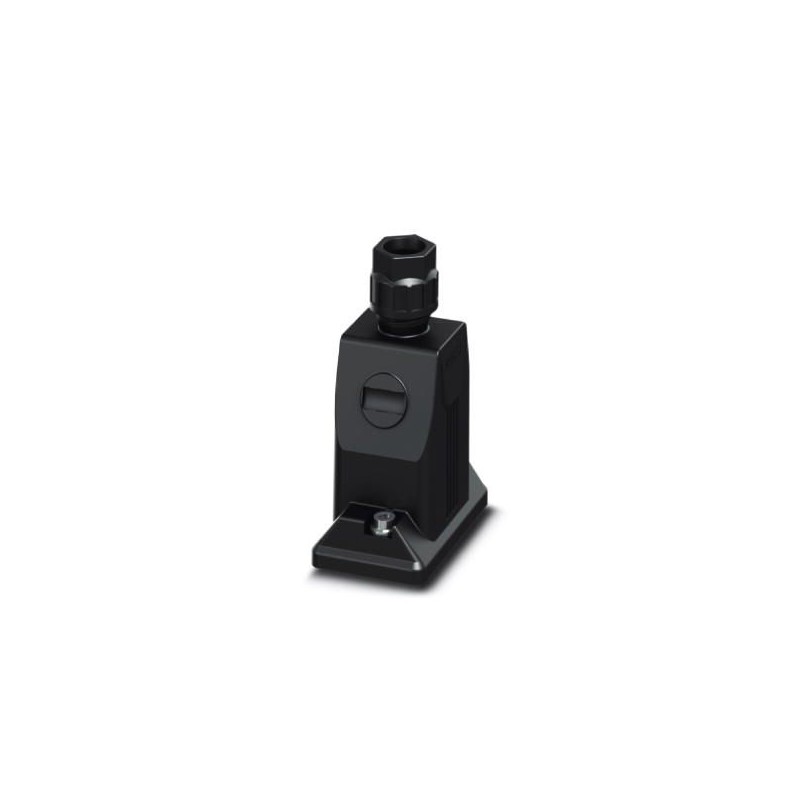

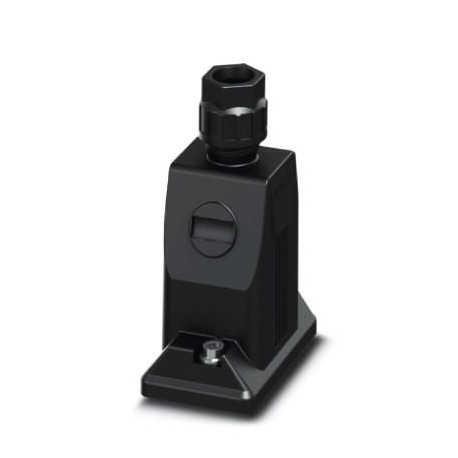

HC-ADV-B06-HHWH-1TGM20-PL 1404222 PHOENIX CONTACT Boîtiers
HC-ADV-B06-HHWH-1TGM20-PL
1404222
PHOENIX_CONTACT
Boîtiers
Connecteurs > Capot
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1404222 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 586 (C-2-2017) |
| GTIN | 4046356681940 |
| Poids par pièce (hors emballage) | 0,118 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Hauteur | 93,7 mm |
|---|---|
| Largeur | 57 mm |
| Longueur | 92 mm |
| Ouverture écrou-chapeau | 22 mm |
| Diamètre extérieur du câble | 8 mm ... 13 mm |
| Longueur découpe de montage | 52 mm |
| Largeur découpe de montage | 35 mm |
Conditions d'environnement
| Type de protection du boîtier (IP) | IP66 |
|---|---|
| IP67 | |
| Type de protection du boîtier (NEMA) | 12 (UL 50e) |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C |
Généralités
| Remarque | pour éléments de contact HC-B06, BB10, DD24, M |
|---|---|
| Taille | B6 |
| Type de boîtier | Capot passe-câble |
| Coloris | noir |
| Mode de verrouillage | Verrouillage à vis |
| Couple de serrage | 3 Nm (Vis de verrouillage) |
| Vis de fixation | M6 (tête de vis à six pans creux 5 mm) |
| Nombre de sorties de câble | 1 |
| Sortie du câble | droite |
| Raccordement vissé | avec |
| Type de presse-étoupe | 1x M20 |
| Matériau du boîtier | PA |
| Matériau du joint | NBR |
| Matériau joint d'étanchéité | NBR |
| Verrouillage de matériau | Acier inoxydable |
| Matériau de vis de verrouillage | Acier inoxydable |
| Classe d'inflammabilité selon UL 94 | V0 |
| Conseils pour le montage | Vis de verrouillage M6, avec tête de vis à six pans creux de 5 mm |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440202eCl@ss 8.027440202eCl@ss 9.027440202
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1404222-HC-ADV-B06-HHWH-1TGM20-PL | 109 Kbytes |
|
