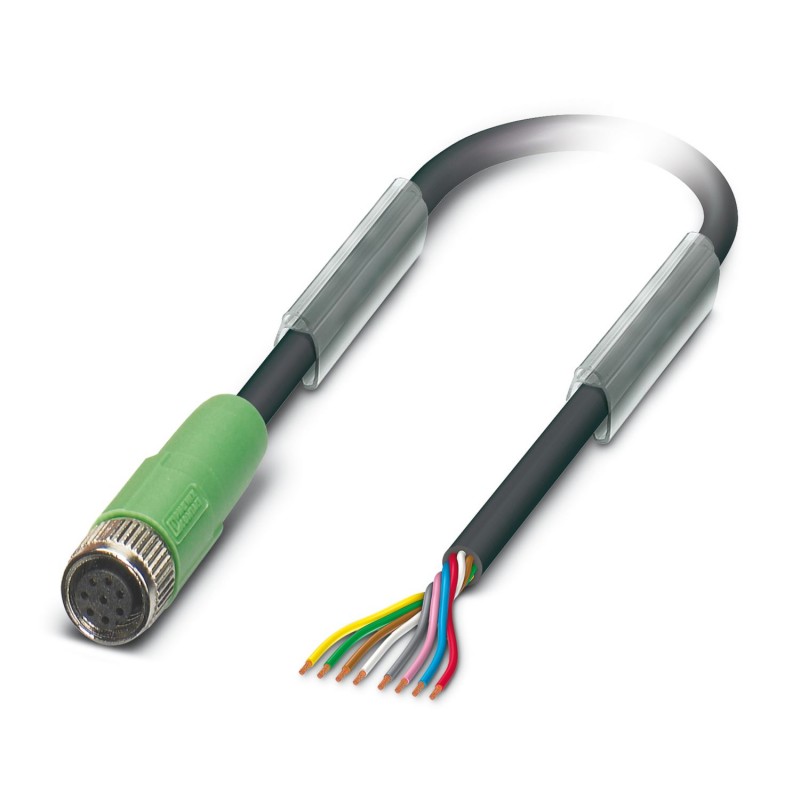

SAC-8P- 5,0-PUR/M 8FS 1404189 PHOENIX CONTACT Câbles pour capteurs/actionneurs, 8-pôles, PUR exempt d'halogè..
SAC-8P- 5,0-PUR/M 8FS
1404189
PHOENIX_CONTACT
Câbles pour capteurs/actionneurs, 8-pôles, PUR exempt d'halogène, noir RAL 9005, extrémité libre, sur Connecteur femelle droite M8, Longueur du câble: 5 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Cotes
| Longueur du câble | 5 m |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP65 |
| IP67 | |
| IP68 |
Généralités
| Courant de référence à 40 ℃ | 1,5 A |
|---|---|
| Tension de référence | 30 V |
| Nombre de pôles | 8 |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Normes / Spécifications | Connecteur M8 CEI 61076-2-104 |
| Affichage d'état | Non |
| Circuit/composant de protection | déconnecté |
| Degré de pollution | 3 |
| Cycles d'enfichage | ≥ 100 |
| Couple de serrage | 0,2 Nm (Connecteur mâle M8) |
Matériau
| Classe d'inflammabilité selon UL 94 | HB |
|---|---|
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
Câble
| Symbole du câble | Li9Y11Y |
|---|---|
| Style UL AWM | 20549 |
| Section du conducteur | 8x 0,14 mm² (ligne de signal) |
| AWG ligne de signaux | 26 |
| Structure du conducteur ligne de signal | 18x 0,10 mm |
| Diamètre du fil avec isolant | 1 mm ±0,02 mm (ligne de signal) |
| Epaisseur isolement | ≥ 0,21 mm (ligne de signal) |
| ≥ 0,38 mm (Gaine extérieure) | |
| Coloris des fils | blanc, marron, vert, jaune, gris, rose, bleu, rouge |
| Câblage total | 8 fils avec 2 masses de remplissage en direction de l'âme |
| Pas de câblage, câblage total | 58 mm |
| Gaine extérieure, coloris | gris-noir RAL 7021 |
| Diamètre extérieur du câble D | 5,1 mm ±0,15 mm |
| Rayon de courbure minimal, pose fixe | 25,5 mm |
| Rayon de courbure minimal, pose souple | 51 mm |
| Nombre de cycles de flexion | 4000000 |
| Rayon de courbure | 51 mm |
| Course | 10 m |
| Vitesse de déplacement | 3 m/s |
| Accélération | 10 m/s² |
| Gaine extérieure, matériau | PUR |
| Matériau de remplissage | PE |
| Matériau Isolant du fil | PP |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | 1 GΩ*km (à 20 °C) |
| Résistance du conducteur | 139 Ω/km (à 20 °C) |
| Tension nominale câble | ≤ 300 V AC |
| Tension d'essai câble | ≥ 3000 V AC (Test d'étincelles) |
| Résistance à la propagation des flammes | selon UL 758/1581 (horizontal) |
| selon UL 758/1581 FT2 | |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| selon DIN EN 50267-2-1 | |
| Résistance à l'huile | selon DIN EN 60811-2-1, 168 h à 100 °C |
| Résistance spéciale | résistant à l'hydrolyse et aux microbes |
| résistant à l'eau de mer | |
| Non adhésif | |
| résistant à l'usure | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -25 °C ... 80 °C (câble, pose souple) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1404189-SAC-8P- 5,0-PUR/M 8FS | 142 Kbytes |
|
