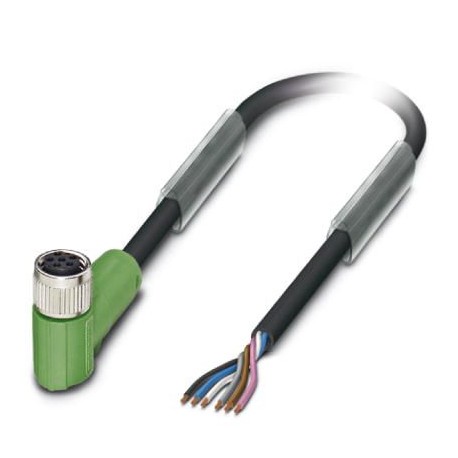

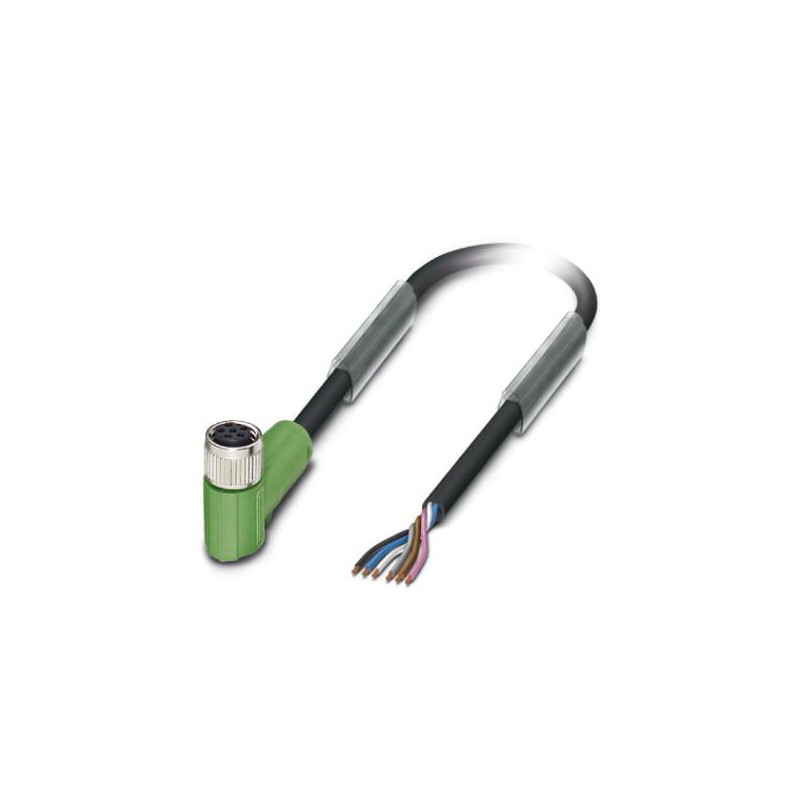

SAC-6P- 3,0-PUR/M 8FR 1522257 PHOENIX CONTACT Câbles pour capteurs/actionneurs
SAC-6P- 3,0-PUR/M 8FR
1522257
PHOENIX_CONTACT
Câbles pour capteurs/actionneurs
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1522257 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 211 (C-2-2017) |
| GTIN | 4046356021036 |
| Poids par pièce (hors emballage) | 0,099 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | PL (Pologne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP65 |
| IP67 | |
| IP68 |
Généralités
| Courant de référence à 40 ℃ | 1,5 A |
|---|---|
| Tension de référence | 30 V AC |
| 30 V DC | |
| Nombre de pôles | 6 |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Normes / Spécifications | Connecteur M8 CEI 61076-2-104 |
| Affichage d'état | Non |
| Circuit/composant de protection | déconnecté |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Cycles d'enfichage | ≥ 100 |
| Couple de serrage | 0,2 Nm (Connecteur mâle M8) |
Matériau
| Classe d'inflammabilité selon UL 94 | HB |
|---|---|
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
| Matériau du joint | NBR |
Normes et spécifications
| Désignation de la norme | Connecteur M8 |
|---|---|
| Normes/Prescriptions | CEI 61076-2-104 |
| Classe d'inflammabilité selon UL 94 | HB |
Câble
| Type de câble | PUR exempt d'halogène noir |
|---|---|
| Type de câble (symbole) | PUR |
| Symbole du câble | Li9Y11Y |
| Section du conducteur | 6x 0,25 mm² (Ligne de signal) |
| AWG ligne de signaux | 24 |
| Structure du conducteur ligne de signal | 32x 0,10 mm |
| Diamètre du fil avec isolant | 1,17 mm ±0,02 mm |
| Epaisseur isolement | ≥ 0,21 mm (Isolant des fils) |
| Coloris des fils | marron, blanc, bleu, noir, gris, rose |
| Câblage total | 6 fils avec 2 masses de remplissage en direction de l'âme |
| Gaine extérieure, coloris | gris-noir RAL 7021 |
| Épaisseur gaine extérieure | env. 0,7 mm |
| Diamètre extérieur du câble | 5,00 mm |
| Diamètre extérieur du câble D | 5 mm ±0,15 mm |
| Poids du câble | 34 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau de remplissage | PE |
| Matériau Isolant du fil | PP |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | ≥ 100 MΩ*km (à 20 °C) |
| Résistance du conducteur | 78 Ω/km (à 20 °C) |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai câble | ≥ 3000 V |
| Propriétés particulières | compatible chaîne porte-câbles |
| exempt de silicone | |
| exempt de substances néfastes à l'application d'enduits | |
| Résistance à la propagation des flammes | selon UL Style 20549 |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance spéciale | bonne résistance aux acides, aux lessives alcalines et aux solvants |
| résistant à l'hydrolyse et aux microbes | |
| relativement résistant aux UV selon DIN EN ISO 4892-2-A | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -5 °C ... 80 °C (câble, pose souple) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1522257-SAC-6P- 3,0-PUR/M 8FR | 150 Kbytes |
|
