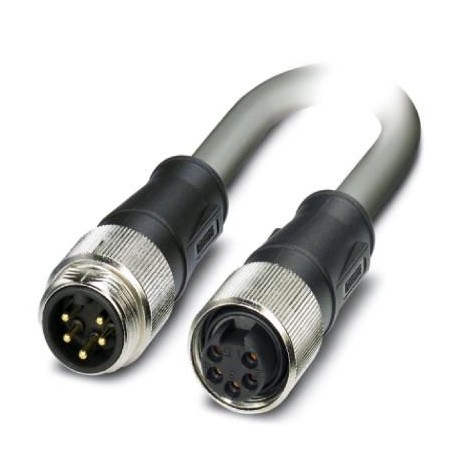

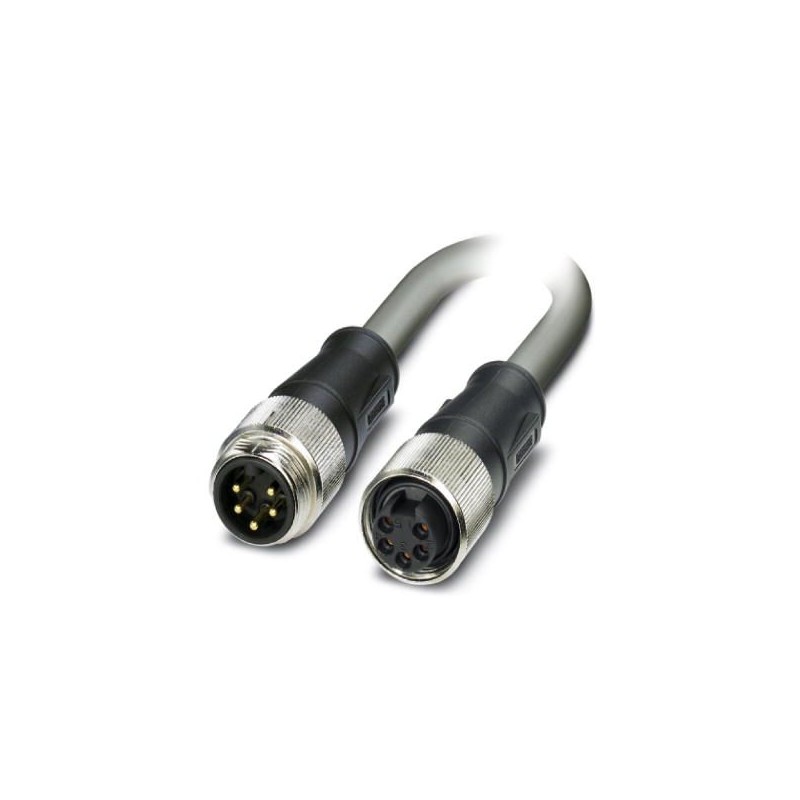

SAC-5P-MINMS/2,0-430/MINFS PWR 1443446 PHOENIX CONTACT Conducteur de puissance
SAC-5P-MINMS/2,0-430/MINFS PWR
1443446
PHOENIX_CONTACT
Conducteur de puissance
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1443446 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 278 (C-4-2015) |
| GTIN | 4046356537001 |
| Poids par pièce (hors emballage) | 0,431 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 90 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP65 |
| IP67 | |
| IP68 |
Généralités
| Courant de référence à 40 ℃ | 10 A |
|---|---|
| Tension de référence | 63 V DC |
| Tension de choc assignée | 4000 V |
| Nombre de pôles | 5 |
| Couleur zone de préhension | noir |
| Résistance d'isolement | ≥ 10 MΩ |
| Détrompage | A - standard |
| Affichage d'état | Non |
| Circuit/composant de protection | déconnecté |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Structure du cordon selon VDE 0295 / plus petit diamètre de fil | VDE 0295 classe 5 |
| Cycles d'enfichage | 100 |
Matériau
| Classe d'inflammabilité selon UL 94 | HB |
|---|---|
| Matériau de contact | CuZn |
| Matériau de surface du contact | AU |
| Matériau de porte-contacts | PA 6.6 |
| Matériau de surface de prise | TPU |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
Normes et spécifications
| Résistance à la propagation des flammes | UL 1581, Sec. 1061 (Cable Flame) |
|---|---|
| CEI 60332-1-2 | |
| Classe d'inflammabilité selon UL 94 | HB |
Câble
| Type de câble | PVC gris |
|---|---|
| Type de câble (symbole) | 430 |
| Style UL AWM | 21098 (90 °C / 600 V) |
| Section du conducteur | 5x 1,5 mm² |
| AWG ligne de signaux | 16 |
| Structure du conducteur alimentation en tension | 30x 0,25 mm |
| Coloris des fils | noir 1, noir 2, noir 3, noir 4, vert/jaune |
| Câblage total | 5 fils torsadés longitudinalement |
| Gaine extérieure, coloris | gris RAL 7001 |
| Diamètre extérieur du câble D | 10 mm |
| Rayon de courbure minimum, position fixe | 4 x D |
| Rayon de courbure minimum, position flexible | 12,5 x D |
| Poids du câble | 168 kg/km |
| Gaine extérieure, matériau | PVC |
| Matériau Isolant du fil | PVC |
| Matériau conducteur | Cordon Cu nu |
| Tension nominale câble | 600 V |
| Tension d'essai câble | 3000 V |
| Résistance à la propagation des flammes | UL 1581, Sec. 1061 (Cable Flame) |
| CEI 60332-1-2 | |
| Résistance à l'huile | Bonne résistance aux hydrocarbures |
| Température ambiante (fonctionnement) | -40 °C ... 90 °C (câble, pose fixe) |
| -5 °C ... 90 °C (câble, pose souple) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1443446-SAC-5P-MINMS/2,0-430/MINFS PWR | 153 Kbytes |
|
