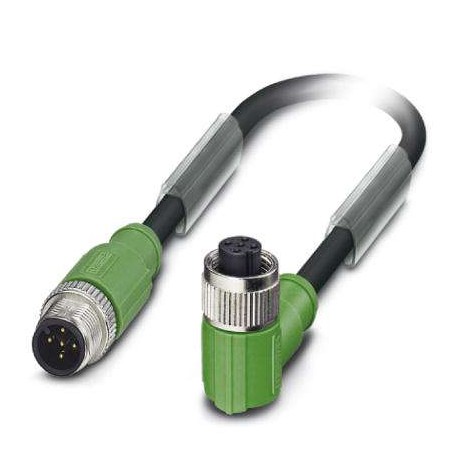

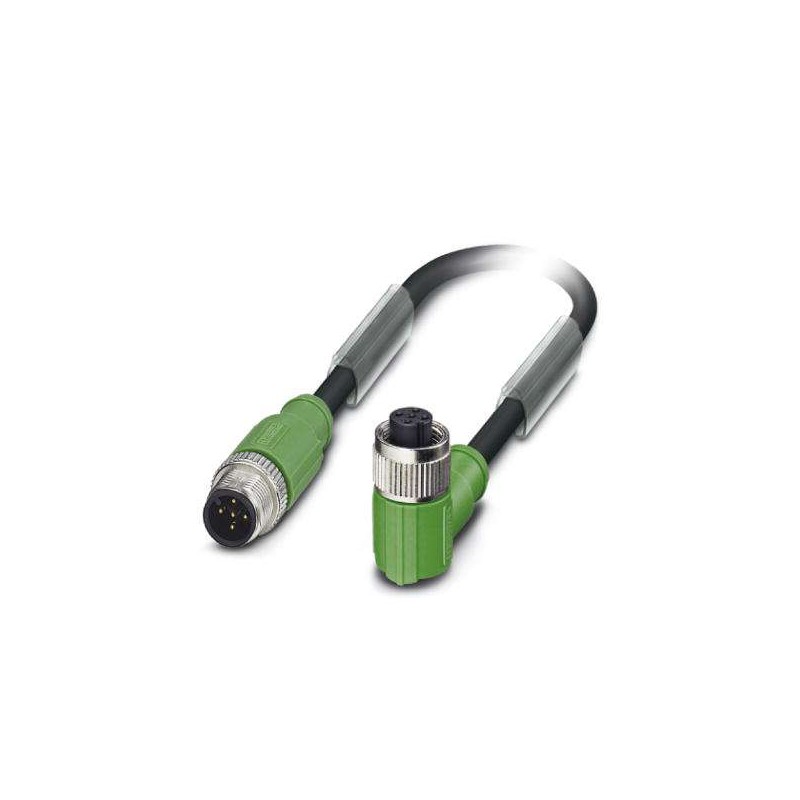

SAC-5P-M12MS/ 0,6-PUR/M12FR SH
1501029
PHOENIX_CONTACT
1
Câbles pour capteurs/actionneurs
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1501029 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 210 (C-2-2017) |
GTIN | 4017918612368 |
Poids par pièce (hors emballage) | 0,054 KGM |
Numéro du tarif douanier | 85444290 |
Pays d'origine | PL (Pologne) |
Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
---|---|
Indice de protection | IP65 |
IP67 |
Courant de référence à 40 ℃ | 4 A |
---|---|
Tension de référence | 48 V AC |
60 V DC | |
Nombre de pôles | 5 |
Résistance d'isolement | ≥ 100 MΩ |
Détrompage | A - standard |
Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
Affichage d'état | Non |
Circuit/composant de protection | déconnecté |
Catégorie de surtension | II |
Degré de pollution | 3 |
Cycles d'enfichage | ≥ 100 |
Couple de serrage | 0,4 Nm (Connecteurs M12) |
Classe d'inflammabilité selon UL 94 | HB |
---|---|
Matériau de contact | CuSn |
Matériau de surface du contact | Ni/Au |
Matériau de porte-contacts | TPU GF |
Matériau de surface de prise | TPU, ignifuge, autoextinguible |
Matériau de la molette | Zinc moulé sous pression, nickelé |
Matériau du joint | NBR |
Désignation de la norme | Connecteur M12 |
---|---|
Normes/Prescriptions | CEI 61076-2-101 |
Classe d'inflammabilité selon UL 94 | HB |
Type de câble | PUR exempt d'halogène noir |
---|---|
Type de câble (symbole) | PUR |
Symbole du câble | LiF9YC11Y |
Style UL AWM | 20549 |
Section du conducteur | 5x 0,34 mm² (Ligne de signal) |
AWG ligne de signaux | 22 |
Structure du conducteur ligne de signal | 42x 0,10 mm |
Diamètre du fil avec isolant | 1,27 mm ±0,02 mm (Ligne de signal) |
Coloris des fils | marron, blanc, bleu, noir, gris |
Câblage total | 5 fils avec 2 masses de remplissage en direction de l'âme |
Blindage | Tresse en fils de cuivre étamé |
Revêtement optique de blindage | 80 % |
Gaine extérieure, coloris | noir RAL 9005 |
Diamètre extérieur du câble D | 5,25 mm ±0,2 mm |
Rayon de courbure minimal, pose fixe | 26 mm |
Rayon de courbure minimal, pose souple | 52 mm (jusqu'à +60 ℃) |
Nombre de cycles de flexion | 10000000 |
Rayon de courbure | 52 mm |
Course | 10 m |
Vitesse de déplacement | 3 m/s |
Accélération | 10 m/s² |
Gaine extérieure, matériau | PUR |
Matériau Isolant du fil | PP |
Matériau conducteur | Cordon Cu nu |
Résistance d'isolement | 70 GΩ*km (à 20 °C) |
Résistance du conducteur | max. 57 Ω/km (à 20 °C) |
Tension nominale câble | 300 V (à 20 °C) |
Tension d'essai fil/fil | 3000 V (à 20 °C) |
Propriétés particulières | compatible chaîne porte-câbles |
Résistance à la propagation des flammes | selon UL 758/1581 FT2 |
DIN EN 60332-2-2 (20 s) | |
Absence d'halogène | selon DIN VDE 0472 partie 815 |
Résistance à l'huile | selon DIN EN 60811-2-1 |
Résistance spéciale | résistant à l'hydrolyse et aux microbes |
relativement résistant aux UV selon DIN EN ISO 4892-2-A | |
Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
-25 °C ... 80 °C (câble, pose souple) |
China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
---|---|
Aucune substance dangereuse dépassant les valeurs seuils ; |
