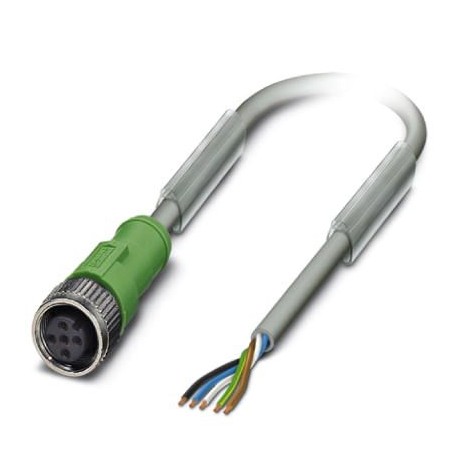

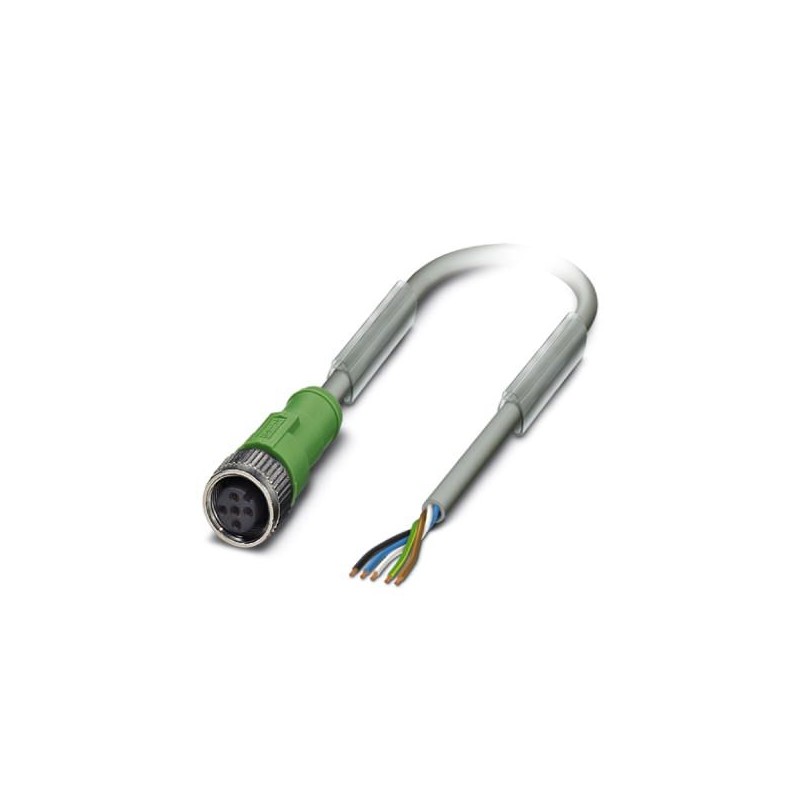

SAC-5P- 5,0-802/M12FS
1454422
PHOENIX_CONTACT
1
Câbles pour capteurs/actionneurs
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1454422 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 209 (C-2-2017) |
GTIN | 4046356578059 |
Poids par pièce (hors emballage) | 0,187 KGM |
Numéro du tarif douanier | 85444290 |
Pays d'origine | PL (Pologne) |
Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
---|---|
Indice de protection | IP65 |
IP67 | |
IP68 |
Courant de référence à 40 ℃ | 4 A |
---|---|
Tension de référence | 48 V AC |
60 V DC | |
Nombre de pôles | 5 |
Résistance d'isolement | ≥ 100 MΩ |
Détrompage | A - standard |
Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
Affichage d'état | Non |
Circuit/composant de protection | déconnecté |
Catégorie de surtension | II |
Degré de pollution | 3 |
Cycles d'enfichage | ≥ 100 |
Couple de serrage | 0,4 Nm (Connecteurs M12) |
Classe d'inflammabilité selon UL 94 | HB |
---|---|
Matériau de contact | CuSn |
Matériau de surface du contact | Ni/Au |
Matériau de porte-contacts | TPU GF |
Matériau de surface de prise | TPU, ignifuge, autoextinguible |
Matériau de la molette | Zinc moulé sous pression, nickelé |
Matériau du joint | NBR |
Désignation de la norme | Connecteur M12 |
---|---|
Normes/Prescriptions | CEI 61076-2-101 |
Classe d'inflammabilité selon UL 94 | HB |
Remarque | En raison de la robustesse de la gaine extérieure, ce câble ne doit être dégainé que par pas de 5 cm. |
---|---|
Type de câble | PUR exempt d'halogène, hautement flexible, résistant aux étincelles de soudage, gris |
Type de câble (symbole) | 802 |
Symbole du câble | Li12Y11Y-HF |
Section du conducteur | 5x 0,34 mm² (Ligne de signal) |
AWG ligne de signaux | 22 |
Structure du conducteur ligne de signal | 42x 0,10 mm |
Diamètre du fil avec isolant | 1,3 mm ±0,05 mm (Ligne de signal) |
Coloris des fils | noir, marron, bleu, blanc, vert/jaune |
Câblage total | 5 fils avec 2 masses de remplissage en direction de l'âme |
Gaine extérieure, coloris | gris RAL 7001 |
Diamètre extérieur du câble D | 5,1 mm ±0,2 mm |
Rayon de courbure minimum, position fixe | 5 x D |
Rayon de courbure minimum, position flexible | 5 x D |
Nombre de cycles de flexion | 10000000 |
Rayon de courbure minimum, utilisation de chaînes porte-câbles | 7,5 x D |
Course | 5 m |
Vitesse de déplacement | 3,3 m/s |
Accélération | 5 m/s² |
Nombre de cycles de flexion | 15000000 |
Rayon de courbure | 50 mm |
Course | 0,9 m |
Vitesse de déplacement | 5 m/s |
Accélération | 30 m/s² |
Contraintes de torsion | ± 360 °/m (1 000 000 cycles de torsion) |
Gaine extérieure, matériau | PUR |
Matériau Isolant du fil | PES |
Matériau conducteur | Cordon Cu nu |
Résistance d'isolement | ≥ 20 MΩ*km |
Résistance du conducteur | env. 53 Ω/km |
Tension nominale câble | 300 V |
Tension d'essai câble | 1200 V |
Propriétés particulières | Gaine de câble résistante aux étincelles de soudure et au frottement, recyclable, mat, à faible adhésion, ignifugée et auto-extinguible |
exempt de silicone et de cadmium | |
exempt de substances néfastes à l'application d'enduits | |
Résistance à la propagation des flammes | DIN VDE 0472 T.804, type de contrôle B |
CEI 60332-1 | |
selon UL FT-2 | |
Absence d'halogène | la ligne est exempte d'halogène |
Résistance à l'huile | selon VDE 0472 partie 803 |
Résistance spéciale | bonne résistance aux acides, aux lessives alcalines et aux solvants |
exempt de silicone | |
Température ambiante (fonctionnement) | -40 °C ... 90 °C (câble, pose fixe) |
-30 °C ... 90 °C (câble, pose souple) | |
à 120 °C (pour 3000 h) |
China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
---|---|
Aucune substance dangereuse dépassant les valeurs seuils ; |
