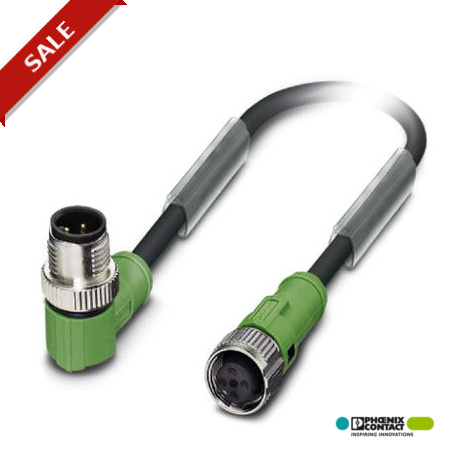

SAC-4P-MR/ 3,0-PUR/FS SCO 1518957 PHOENIX CONTACT Câbles pour capteurs/actionneurs, 4-pôles, PUR exempt d'ha..
SAC-4P-MR/ 3,0-PUR/FS SCO
1518957
PHOENIX_CONTACT

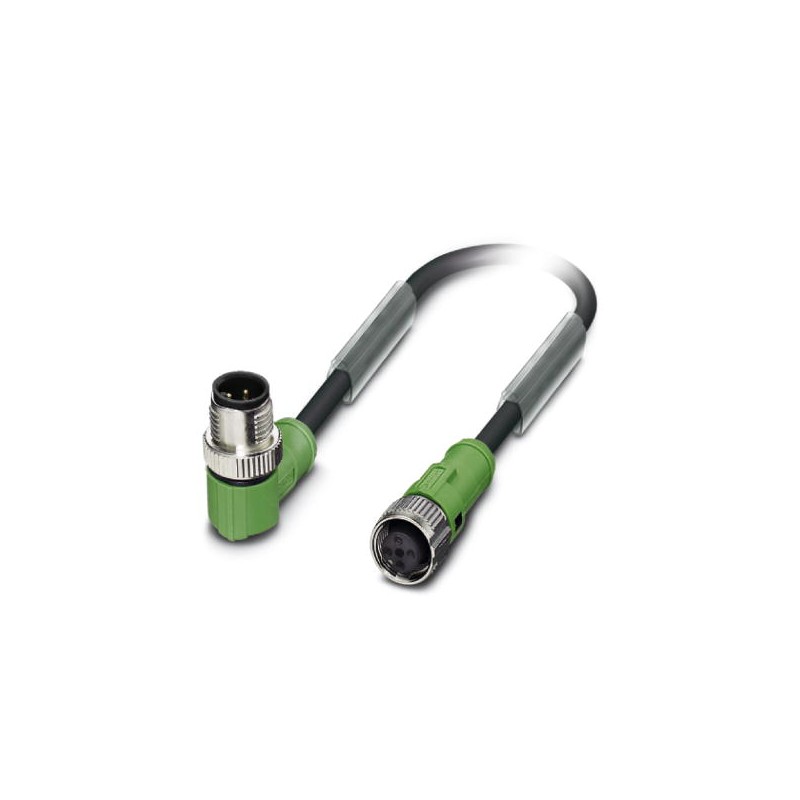

Câbles pour capteurs/actionneurs, 4-pôles, PUR exempt d'halogène, gris-noir RAL 7021, Connecteur coudé M12 SPEEDCON, détrompage A, sur Connecteur femelle droite M12 SPEEDCON, détrompage A, Longueur du câble: 3 m
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Cotes
| Longueur du câble | 3 m |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP65 |
| IP67 | |
| IP68 |
Généralités
| Courant de référence à 40 ℃ | 4 A |
|---|---|
| Tension de référence | 250 V |
| Nombre de pôles | 4 |
| Résistance d'isolement | ≥ 10 MΩ |
| Détrompage | A - standard |
| Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
| Affichage d'état | Non |
| Circuit/composant de protection | déconnecté |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Cycles d'enfichage | ≥ 100 |
| Couple de serrage | 0,4 Nm (Connecteurs M12) |
Matériau
| Classe d'inflammabilité selon UL 94 | HB |
|---|---|
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
| Matériau du joint | NBR |
Câble
| Type de câble | PUR exempt d'halogène noir |
|---|---|
| Type de câble (symbole) | PUR |
| Symbole du câble | Li9Y11Y-HF |
| Style UL AWM | 20549 / 10493 (80 °C / 300 V) |
| Section du conducteur | 4x 0,34 mm² |
| AWG ligne de signaux | 22 |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| Diamètre du fil avec isolant | 1,27 mm ±0,02 mm |
| Epaisseur isolement | ≥ 0,21 mm |
| Coloris des fils | marron, blanc, bleu, noir |
| Câblage total | 4 fils torsadés longitudinalement |
| Gaine extérieure, coloris | gris-noir RAL 7021 |
| Épaisseur gaine extérieure | env. 0,8 mm |
| Diamètre extérieur du câble D | 4,7 mm ±0,15 mm |
| Rayon de courbure minimal, pose fixe | 23,5 mm |
| Rayon de courbure minimal, pose souple | 47 mm |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Nombre de cycles de flexion | 4000000 |
| Rayon de courbure | 47 mm |
| Rayon de courbure minimum, utilisation de chaînes porte-câbles | 10 x D |
| Course | 10 m |
| Vitesse de déplacement | 3 m/s |
| Accélération | 10 m/s² |
| Poids du câble | 30 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PP |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | ≥ 1 GΩ*km |
| Résistance du conducteur | ≤ 58 Ω/km |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai câble | ≥ 3000 V |
| Propriétés particulières | compatible chaîne porte-câbles |
| exempt de silicone | |
| exempt de substances néfastes à l'application d'enduits | |
| souple | |
| Résistance à la propagation des flammes | selon UL 758/1581 (horizontal) |
| selon UL 758/1581 FT2 | |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| selon DIN EN 50267-2-1 | |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance spéciale | bonne résistance aux acides, aux lessives alcalines et aux solvants |
| résistant à l'hydrolyse et aux microbes | |
| relativement résistant aux UV selon DIN EN ISO 4892-2-A | |
| Non adhésif | |
| résistant à l'usure | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -25 °C ... 80 °C (câble, pose souple) |
