Agrandir l'image

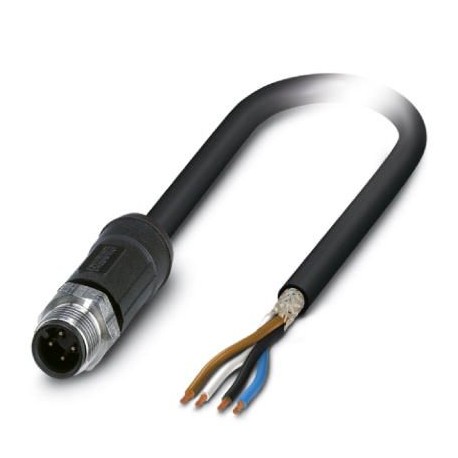

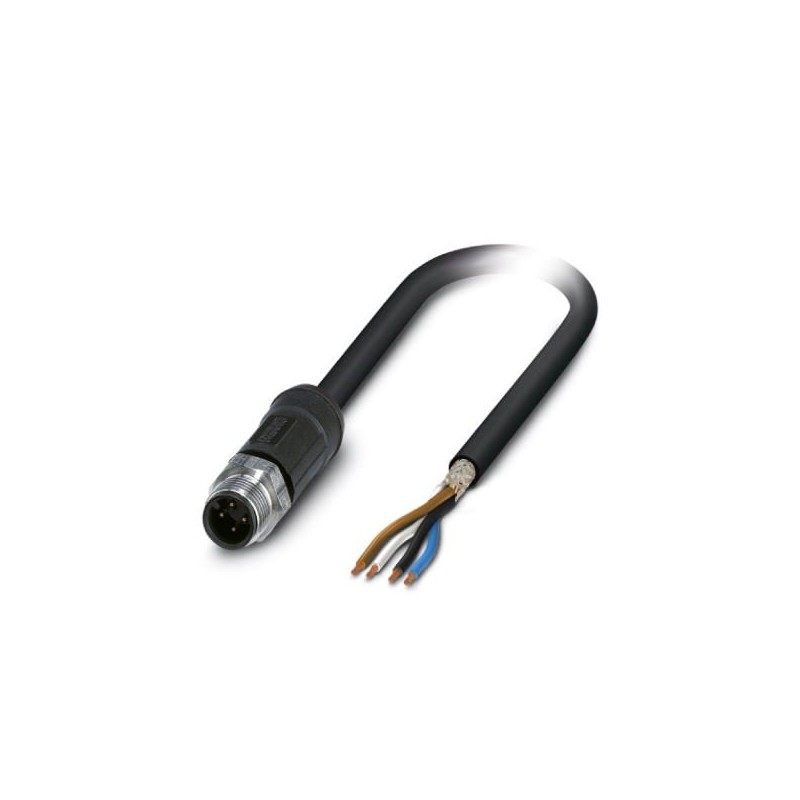

SAC-4P-M12MS/ 2,0-28X SH OD 1454121 PHOENIX CONTACT Câbles pour capteurs/actionneurs
SAC-4P-M12MS/ 2,0-28X SH OD
1454121
PHOENIX_CONTACT
Câbles pour capteurs/actionneurs
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1454121 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 154 (C-4-2013) |
| GTIN | 4046356568739 |
| Poids par pièce (hors emballage) | 0,165 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (connecteur mâle / femelle) |
|---|---|
| -40 °C ... 85 °C (en cas de changements rapides de température (selon CEI 60512-11-4)) | |
| Indice de protection | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
Généralités
| Courant de référence à 40 ℃ | 4 A |
|---|---|
| Tension de référence | 48 V AC |
| 60 V DC | |
| Nombre de pôles | 4 |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
| Affichage d'état | Non |
| Circuit/composant de protection | déconnecté |
| Degré de pollution | 3 |
| Cycles d'enfichage | ≥ 100 |
| Couple de serrage | 0,4 Nm (Connecteurs M12) |
Matériau
| Classe d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PP |
| Matériau de surface de prise | PP |
| Matériau de la molette | Acier inoxydable |
| Matériau du joint | FPM |
Normes et spécifications
| Désignation de la norme | Connecteur M12 |
|---|---|
| Normes/Prescriptions | CEI 61076-2-101 |
| Classe d'inflammabilité selon UL 94 | V0 |
Câble
| Type de câble | PE-X noir |
|---|---|
| Type de câble (symbole) | 28X |
| Symbole du câble | Li2X2X-C-Vl-2X |
| Section du conducteur | 4x 0,5 mm² (Ligne de signal) |
| AWG ligne de signaux | 20 |
| Structure du conducteur ligne de signal | 28x 0,15 mm |
| Diamètre du fil avec isolant | 1,6 mm ±0,05 mm (Ligne de signal) |
| Epaisseur isolement | env. 0,3 mm (Isolant de fil) |
| env. 0,7 mm (Gaine extérieure) | |
| env. 0,45 mm (Gaine intérieure) | |
| Coloris des fils | marron, blanc, bleu, noir |
| Câblage total | 4 fils torsadés longitudinalement |
| Pas de câblage, câblage total | 108,8 mm |
| Blindage | Tresse en fils de cuivre |
| Revêtement optique de blindage | 85 % |
| Gaine extérieure, coloris | gris-noir RAL 7021 |
| Diamètre extérieur du câble D | 6,8 mm ±0,2 mm |
| Rayon de courbure minimal, pose fixe | 34 mm |
| Rayon de courbure minimal, pose souple | 68 mm |
| Nombre de cycles de flexion | 1000000 |
| Rayon de courbure | 68 mm |
| Course | 10 m |
| Vitesse de déplacement | 3 m/s |
| Accélération | 10 m/s² |
| Poids du câble | 74 kg/km |
| Gaine extérieure, matériau | PE-X |
| Matériau gaine intérieure | PE-X |
| Matériau Isolant du fil | PE-X |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | ≥ 100 MΩ*km (à 20 °C) |
| Résistance du conducteur | ≤ 39 Ω/km (à 20 °C) |
| Capacité de la ligne | ≤ 100 nF/km (Conducteur-conducteur, asymétrique/avec contact) |
| ≤ 85 nF/km (Conducteur-conducteur, asymétrique/quarte en étoile) | |
| ≤ 150 nF/km (Blindage conducteur) | |
| Inductance | 0,64 mH/km (pour 1 kHz) |
| 0,46 mH/km (pour 10 MHz) | |
| Tension nominale câble | ≤ 300 V AC |
| Tension d'essai câble | ≥ 3000 V AC |
| Propriétés particulières | réticulé par irrad. |
| Résistance à la propagation des flammes | selon DIN 60332-1-2 |
| selon DIN EN 50266-2-5 | |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance spéciale | résistant aux UV selon DIN VDE 0276-605 |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (câble, pose fixe) |
| -15 °C ... 105 °C (câble, pose souple) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1454121-SAC-4P-M12MS/ 2,0-28X SH OD | 139 Kbytes |
|
