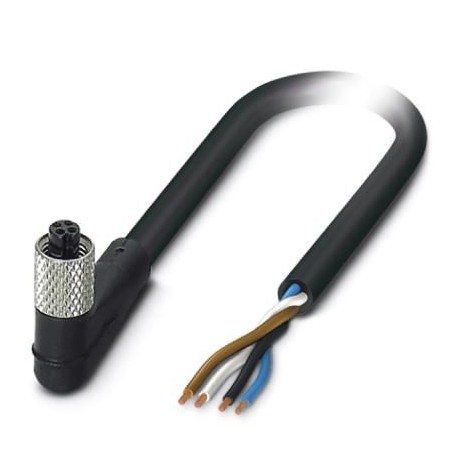

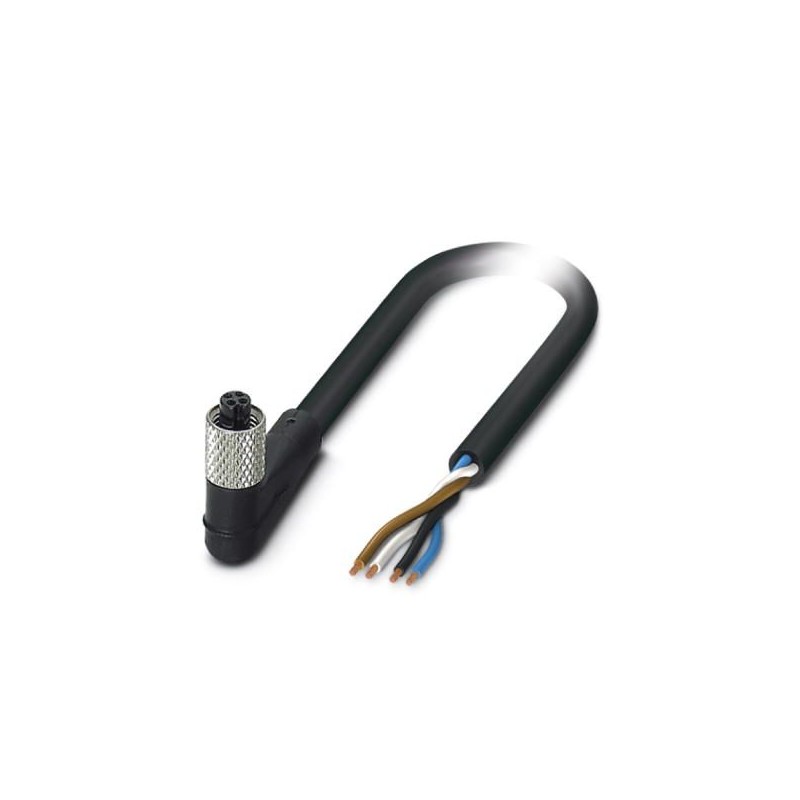

SAC-4P- 1,5-PUR/M5FR 1530540 PHOENIX CONTACT Câbles pour capteurs/actionneurs
SAC-4P- 1,5-PUR/M5FR
1530540
PHOENIX_CONTACT
Câbles pour capteurs/actionneurs
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1530540 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 190 (C-2-2017) |
| GTIN | 4046356024341 |
| Poids par pièce (hors emballage) | 0,030 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 80 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP65 |
| IP67 | |
| IP68 |
Généralités
| Courant de référence à 40 ℃ | 1 A |
|---|---|
| Tension de référence | 48 V AC |
| 60 V DC | |
| Nombre de pôles | 4 |
| Couleur zone de préhension | noir |
| Résistance d'isolement | ≥ 10 GΩ |
| Détrompage | A - standard |
| Normes / Spécifications | Connecteur M5 CEI 61076-2-105 |
| Affichage d'état | Non |
| Circuit/composant de protection | déconnecté |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Tension d'essai | 1750 V |
| Cycles d'enfichage | ≥ 100 |
Matériau
| Matériau de contact | CuSn |
|---|---|
| Matériau de surface du contact | Au |
| Matériau de porte-contacts | PUR |
| Matériau de surface de prise | PUR |
| Matériau de la molette | laiton, nickelé |
| Matériau du joint | NBR |
Câble
| Type de câble | PUR/PVC noir |
|---|---|
| Type de câble (symbole) | 350 |
| Section du conducteur | 4x 0,14 mm² (Ligne de signal) |
| AWG ligne de signaux | 26 |
| Structure du conducteur ligne de signal | 18x 0,10 mm |
| Diamètre du fil avec isolant | 0,92 mm ±0,02 mm |
| Coloris des fils | marron, blanc, bleu, noir |
| Câblage total | 4 fils torsadés longitudinalement |
| Gaine extérieure, coloris | noir RAL 9005 |
| Diamètre extérieur du câble D | 3,5 mm ±0,1 mm |
| Rayon de courbure minimal, pose fixe | 9 mm |
| Rayon de courbure minimal, pose souple | 18 mm |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PVC |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | 100 MΩ*km |
| Résistance du conducteur | 148 Ω/km |
| Tension nominale câble | 100 V |
| Tension d'essai câble | 800 Veff |
| Température ambiante (fonctionnement) | -15 °C ... 80 °C (câble, pose fixe) |
| -5 °C ... 80 °C (câble, pose souple) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1530540-SAC-4P- 1,5-PUR/M5FR | 140 Kbytes |
|
