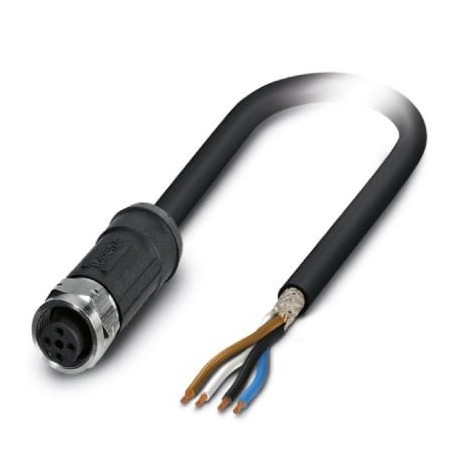

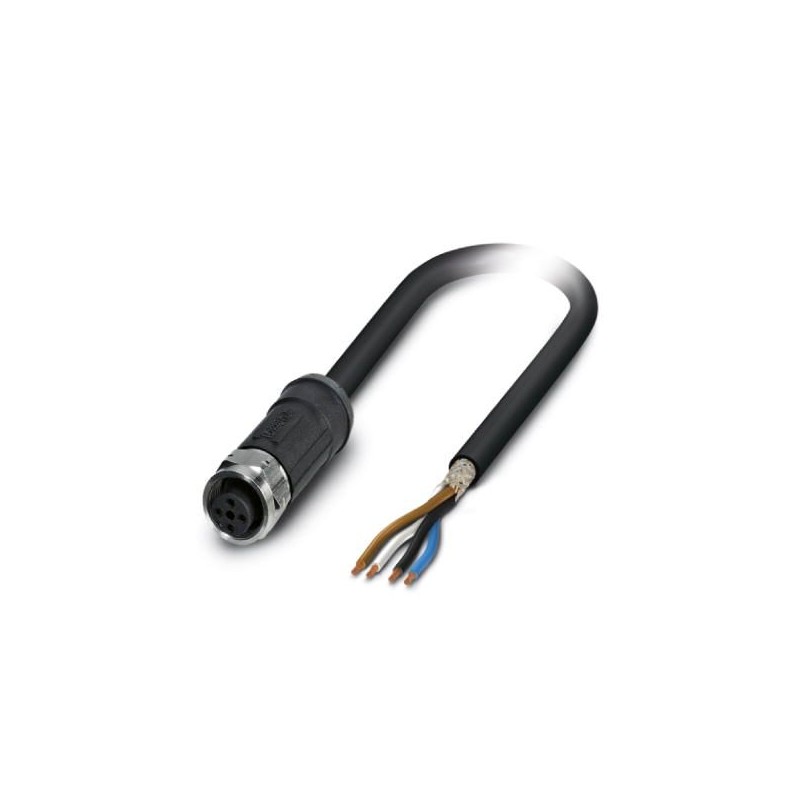

SAC-4P-10,0-28X/M12FS SH OD
1454176
PHOENIX_CONTACT
1
Câbles pour capteurs/actionneurs
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1454176 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 154 (C-4-2013) |
GTIN | 4046356568784 |
Poids par pièce (hors emballage) | 0,729 KGM |
Numéro du tarif douanier | 85444290 |
Pays d'origine | DE (Allemagne) |
Température ambiante (fonctionnement) | -40 °C ... 105 °C (connecteur mâle / femelle) |
---|---|
-40 °C ... 85 °C (en cas de changements rapides de température (selon CEI 60512-11-4)) | |
Indice de protection | IP65 |
IP67 | |
IP68 | |
IP69K |
Courant de référence à 40 ℃ | 4 A |
---|---|
Tension de référence | 48 V AC |
60 V DC | |
Nombre de pôles | 4 |
Résistance d'isolement | ≥ 100 MΩ |
Détrompage | A - standard |
Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
Affichage d'état | Non |
Circuit/composant de protection | déconnecté |
Degré de pollution | 3 |
Cycles d'enfichage | ≥ 100 |
Couple de serrage | 0,4 Nm (Connecteurs M12) |
Classe d'inflammabilité selon UL 94 | V0 |
---|---|
Matériau de contact | CuSn |
Matériau de surface du contact | Ni/Au |
Matériau de porte-contacts | PP |
Matériau de surface de prise | PP |
Matériau de la molette | Acier inoxydable |
Matériau du joint | FPM |
Désignation de la norme | Connecteur M12 |
---|---|
Normes/Prescriptions | CEI 61076-2-101 |
Classe d'inflammabilité selon UL 94 | V0 |
Type de câble | PE-X noir |
---|---|
Type de câble (symbole) | 28X |
Symbole du câble | Li2X2X-C-Vl-2X |
Section du conducteur | 4x 0,5 mm² (Ligne de signal) |
AWG ligne de signaux | 20 |
Structure du conducteur ligne de signal | 28x 0,15 mm |
Diamètre du fil avec isolant | 1,6 mm ±0,05 mm (Ligne de signal) |
Epaisseur isolement | env. 0,3 mm (Isolant de fil) |
env. 0,7 mm (Gaine extérieure) | |
env. 0,45 mm (Gaine intérieure) | |
Coloris des fils | marron, blanc, bleu, noir |
Câblage total | 4 fils torsadés longitudinalement |
Pas de câblage, câblage total | 108,8 mm |
Blindage | Tresse en fils de cuivre |
Revêtement optique de blindage | 85 % |
Gaine extérieure, coloris | gris-noir RAL 7021 |
Diamètre extérieur du câble D | 6,8 mm ±0,2 mm |
Rayon de courbure minimal, pose fixe | 34 mm |
Rayon de courbure minimal, pose souple | 68 mm |
Nombre de cycles de flexion | 1000000 |
Rayon de courbure | 68 mm |
Course | 10 m |
Vitesse de déplacement | 3 m/s |
Accélération | 10 m/s² |
Poids du câble | 74 kg/km |
Gaine extérieure, matériau | PE-X |
Matériau gaine intérieure | PE-X |
Matériau Isolant du fil | PE-X |
Matériau conducteur | Cordon Cu nu |
Résistance d'isolement | ≥ 100 MΩ*km (à 20 °C) |
Résistance du conducteur | ≤ 39 Ω/km (à 20 °C) |
Capacité de la ligne | ≤ 100 nF/km (Conducteur-conducteur, asymétrique/avec contact) |
≤ 85 nF/km (Conducteur-conducteur, asymétrique/quarte en étoile) | |
≤ 150 nF/km (Blindage conducteur) | |
Inductance | 0,64 mH/km (pour 1 kHz) |
0,46 mH/km (pour 10 MHz) | |
Tension nominale câble | ≤ 300 V AC |
Tension d'essai câble | ≥ 3000 V AC |
Propriétés particulières | réticulé par irrad. |
Résistance à la propagation des flammes | selon DIN 60332-1-2 |
selon DIN EN 50266-2-5 | |
Absence d'halogène | selon DIN VDE 0472 partie 815 |
Résistance à l'huile | selon DIN EN 60811-2-1 |
Résistance spéciale | résistant aux UV selon DIN VDE 0276-605 |
Température ambiante (fonctionnement) | -40 °C ... 105 °C (câble, pose fixe) |
-15 °C ... 105 °C (câble, pose souple) |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
