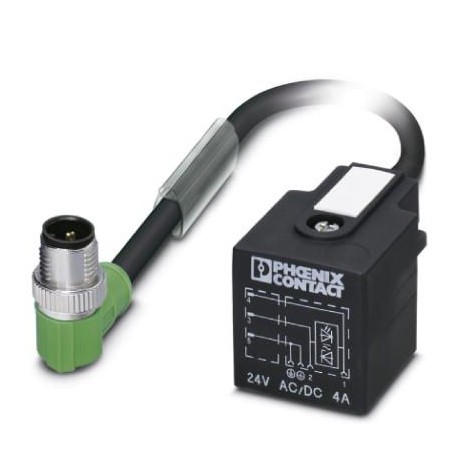

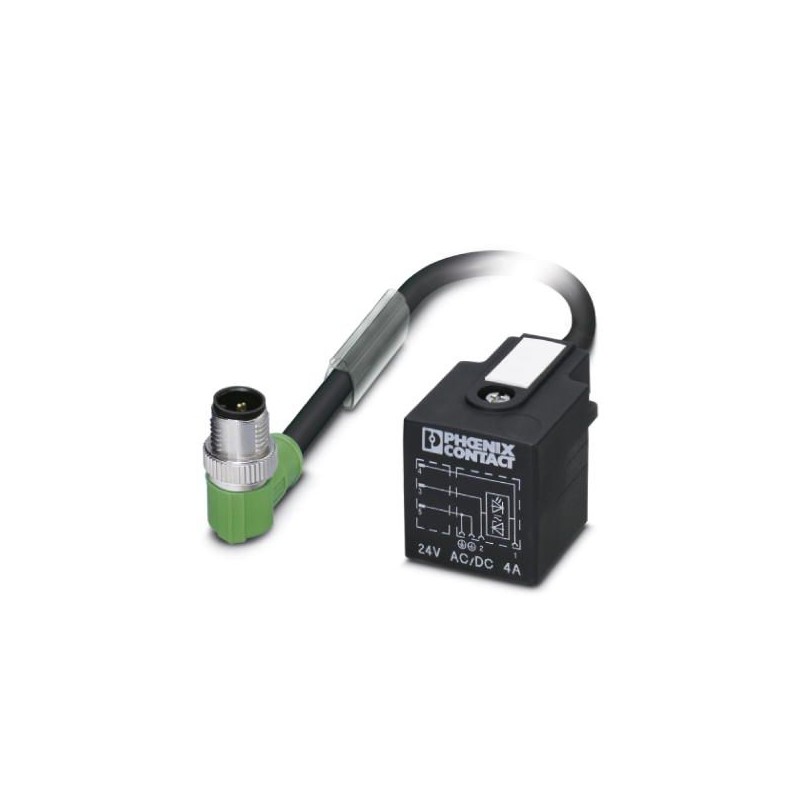

SAC-3P-MR/ 3,0-PUR/A-1L-Z SCO
1434963
PHOENIX_CONTACT
1
Câbles pour capteurs/actionneurs
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1434963 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 234 (C-2-2017) |
GTIN | 4046356413350 |
Poids par pièce (hors emballage) | 0,118 KGM |
Numéro du tarif douanier | 85444290 |
Pays d'origine | PL (Pologne) |
Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
---|---|
-20 °C ... 85 °C (Connecteurs pour électrovanne) | |
Indice de protection | IP65 |
IP67 |
Courant de référence à 40 ℃ | 4 A |
---|---|
Tension de référence | 24 V AC |
24 V DC | |
Nombre de pôles | 3 |
Résistance d'isolement | ≥ 100 MΩ |
Détrompage | A - standard |
Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
Connecteur pour EV EN 175301-803 | |
Affichage d'état | 1 LED |
Circuit/composant de protection | Diode zéner |
Puissance d'impulsion Wmax | 40 W (avec une impulsion rectangulaire de 100 µs) |
Tension de borne | 70 V (Avec un courant constant de 2 mA) |
Tension de blocage | 50 V |
Catégorie de surtension | III |
Degré de pollution | 3 |
Cycles d'enfichage | ≥ 100 (Connecteurs M12) |
Couple de serrage | 0,4 Nm (Connecteurs M12) |
0,6 Nm (Connecteur pour électrovanne) |
Classe d'inflammabilité selon UL 94 | HB |
---|---|
Matériau de contact | CuSn |
Matériau de surface du contact | Ni/Au |
Matériau de porte-contacts | TPU GF |
Matériau de surface de prise | TPU |
Matériau des contacts du connecteur pour électrovanne | CuSn |
Matériau de surface des contacts du connecteur pour électrovanne | Sn |
Matériel Module à isolant connecteur pour EV | PA 6.6 |
Matériau du boîtier du connecteur pour électrovanne | TPU |
Matériau de la molette | Zinc moulé sous pression, nickelé |
Matériau du joint | TPU (Joint surmoulé) |
Désignation de la norme | Connecteur M12 |
---|---|
Normes/Prescriptions | CEI 61076-2-101 |
Désignation de la norme | Connecteur pour EV |
Normes/Prescriptions | EN 175301-803 |
Classe d'inflammabilité selon UL 94 | HB |
Type de câble | PUR exempt d'halogène noir |
---|---|
Type de câble (symbole) | PUR |
Symbole du câble | Li9Y11Y-HF |
Style UL AWM | 20549 |
Section du conducteur | 3x 0,5 mm² |
AWG ligne de signaux | 20 |
Structure du conducteur ligne de signal | 28x 0,15 mm |
Diamètre du fil avec isolant | 1,5 mm ±0,05 mm (Ligne de signal) |
Coloris des fils | noir 1, noir 2, vert/jaune |
Câblage total | 3 fils torsadés longitudinalement |
Gaine extérieure, coloris | gris-noir RAL 7021 |
Diamètre extérieur du câble D | 4,5 mm ±0,2 mm |
Rayon de courbure minimal, pose fixe | 22,5 mm |
Nombre de cycles de flexion | 15000000 |
Rayon de courbure | 50 mm |
Course | 0,9 m |
Vitesse de déplacement | 5 m/s |
Accélération | 30 m/s² |
Gaine extérieure, matériau | PUR |
Matériau Isolant du fil | PP |
Matériau conducteur | Cordon Cu nu |
Résistance d'isolement | min. 20 MΩ*km |
Résistance du conducteur | 39 Ω/km (à 20 °C) |
Tension nominale câble | ≤ 300 V |
Tension d'essai câble | ≥ 1200 V |
Résistance à la propagation des flammes | selon DIN VDE 0482 |
selon DIN EN 50265-2-1 | |
Absence d'halogène | selon DIN VDE 0472 partie 815 |
Résistance spéciale | très bonne résistance à l'huile |
relativement résistant aux UV selon DIN EN ISO 4892-2-A | |
Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
-20 °C ... 80 °C (câble, pose souple) |
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
