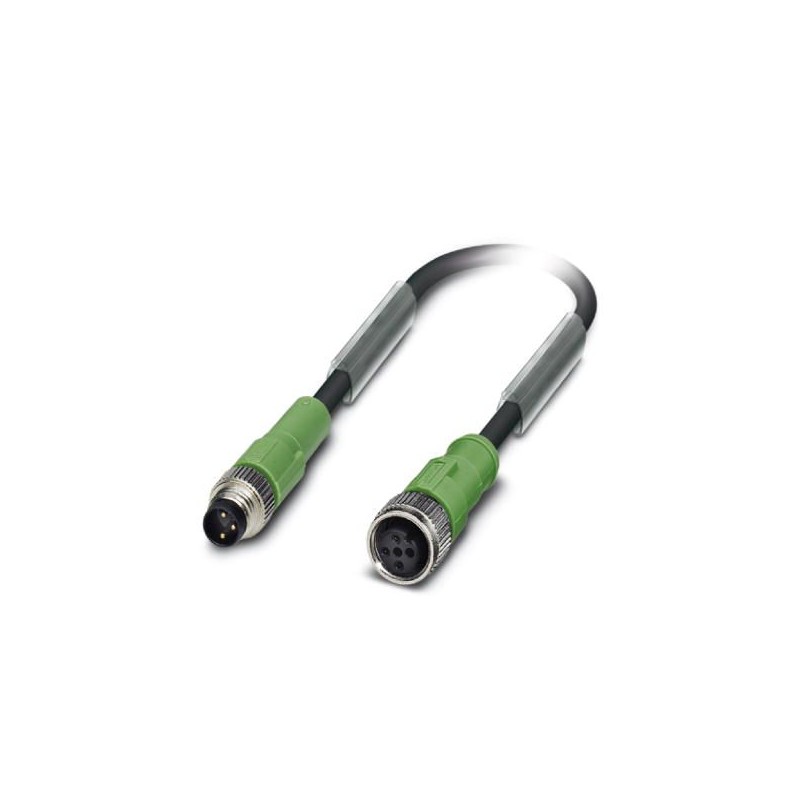

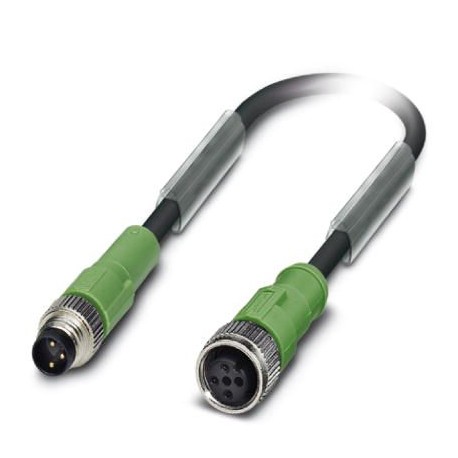

SAC-3P-M 8MS/0,3-PUR/M12FS 1682304 PHOENIX CONTACT Câbles pour capteurs/actionneurs
SAC-3P-M 8MS/0,3-PUR/M12FS
1682304
PHOENIX_CONTACT
Câbles pour capteurs/actionneurs
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1682304 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 194 (C-2-2017) |
| GTIN | 4017918158965 |
| Poids par pièce (hors emballage) | 0,017 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP65 |
| IP67 | |
| IP68 |
Généralités
| Courant de référence à 40 ℃ | 4 A |
|---|---|
| Tension de référence | 48 V AC |
| 60 V DC | |
| Nombre de pôles | 3 |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
| Connecteur M8 CEI 61076-2-104 | |
| Affichage d'état | Non |
| Circuit/composant de protection | déconnecté |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Cycles d'enfichage | ≥ 100 |
| Couple de serrage | 0,4 Nm (Connecteurs M12) |
| 0,2 Nm (Connecteur mâle M8) |
Matériau
| Classe d'inflammabilité selon UL 94 | HB |
|---|---|
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
| Matériau du joint | NBR |
Normes et spécifications
| Désignation de la norme | Connecteur M12 |
|---|---|
| Normes/Prescriptions | CEI 61076-2-101 |
| Désignation de la norme | Connecteur M8 |
| Normes/Prescriptions | CEI 61076-2-104 |
| Classe d'inflammabilité selon UL 94 | HB |
Câble
| Type de câble | PUR exempt d'halogène noir |
|---|---|
| Type de câble (symbole) | PUR |
| Symbole du câble | Li9Y11Y-HF |
| Style UL AWM | 20549 |
| Section du conducteur | 3x 0,25 mm² |
| AWG ligne de signaux | 24 |
| Structure du conducteur ligne de signal | 32x 0,10 mm |
| Diamètre du fil avec isolant | 1,17 mm ±0,02 mm |
| Epaisseur isolement | ≥ 0,21 mm (Isolant de fil) |
| Coloris des fils | marron, bleu, noir |
| Câblage total | 3 fils torsadés longitudinalement |
| Pas de câblage, câblage total | 40 mm |
| Gaine extérieure, coloris | gris-noir RAL 7021 |
| Épaisseur gaine extérieure | env. 0,5 mm |
| Diamètre extérieur du câble D | 3,6 mm ±0,15 mm |
| Rayon de courbure minimal, pose fixe | 18 mm |
| Rayon de courbure minimal, pose souple | 36 mm |
| Nombre de cycles de flexion | 10000000 |
| Rayon de courbure | 44 mm |
| Course | 10 m |
| Vitesse de déplacement | 3 m/s |
| Accélération | 10 m/s² |
| Poids du câble | 18 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PP |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | ≥ 100 GΩ*km (à 20 °C) |
| Résistance du conducteur | ≤ 78 Ω/km (à 20 °C) |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai câble | ≥ 3000 V |
| Propriétés particulières | compatible chaîne porte-câbles |
| exempt de silicone | |
| exempt de substances néfastes à l'application d'enduits | |
| Résistance à la propagation des flammes | selon UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance spéciale | résistant à l'hydrolyse et aux microbes |
| bonne résistance aux acides, aux lessives alcalines et aux solvants | |
| résistant à l'eau de mer | |
| relativement résistant aux UV selon DIN EN ISO 4892-2-A | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -25 °C ... 80 °C (câble, pose souple) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
