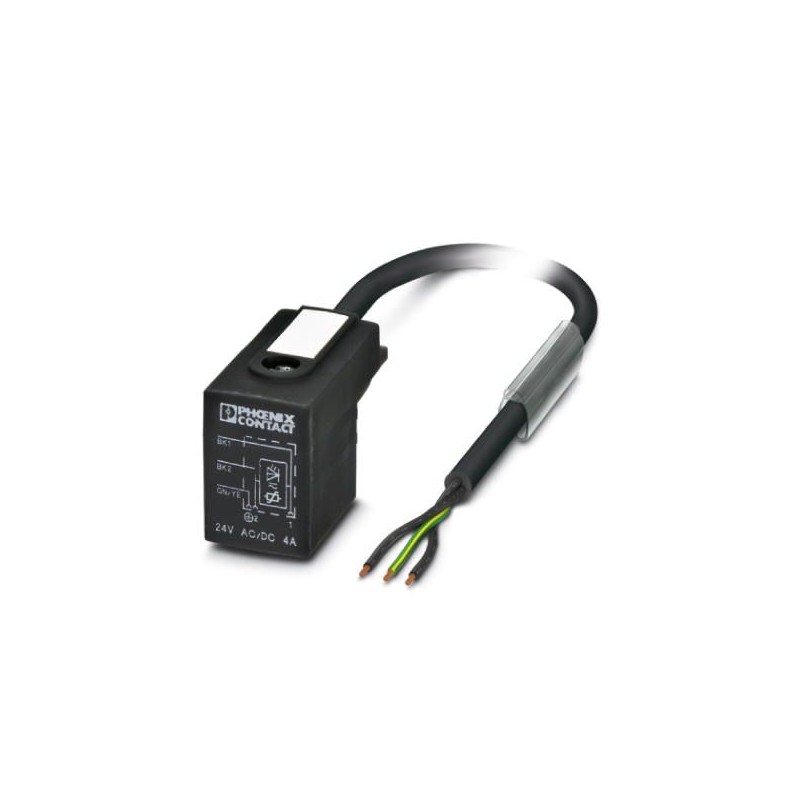

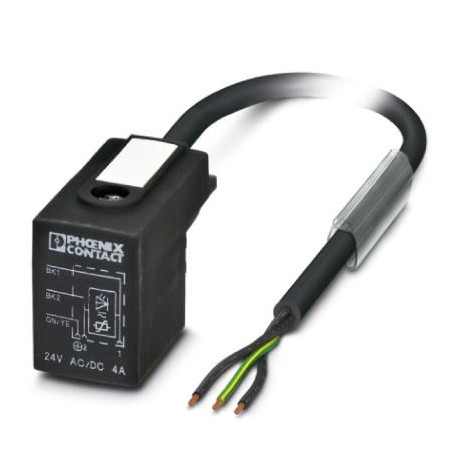

SAC-3P- 1,5-PUR/BI-1L-V 1443187 PHOENIX CONTACT Câbles pour capteurs/actionneurs
SAC-3P- 1,5-PUR/BI-1L-V
1443187
PHOENIX_CONTACT
Câbles pour capteurs/actionneurs
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1443187 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 236 (C-2-2017) |
| GTIN | 4046356530996 |
| Poids par pièce (hors emballage) | 0,065 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | PL (Pologne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 85 °C (Connecteurs pour électrovanne) |
|---|---|
| Indice de protection | IP65 |
| IP67 |
Généralités
| Courant de référence à 40 ℃ | 4 A |
|---|---|
| Tension de référence | 24 V AC |
| 24 V DC | |
| Nombre de pôles | 3 |
| Couleur zone de préhension | noir |
| Résistance d'isolement | ≥ 100 MΩ |
| Affichage d'état | 1 LED |
| Circuit/composant de protection | Varistance |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Couple de serrage | 0,6 Nm (Connecteur pour électrovanne) |
Matériau
| Classe d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau des contacts du connecteur pour électrovanne | CuSn |
| Matériau de surface des contacts du connecteur pour électrovanne | Sn |
| Matériel Module à isolant connecteur pour EV | PA 6.6 |
| Matériau du boîtier du connecteur pour électrovanne | TPU |
| Matériau du joint | TPU (Joint surmoulé) |
Câble
| Type de câble | PUR exempt d'halogène noir |
|---|---|
| Type de câble (symbole) | PUR |
| Symbole du câble | Li9Y11Y-HF |
| Style UL AWM | 20549 |
| Section du conducteur | 3x 0,5 mm² |
| AWG ligne de signaux | 20 |
| Structure du conducteur ligne de signal | 28x 0,15 mm |
| Diamètre du fil avec isolant | 1,5 mm ±0,05 mm (Ligne de signal) |
| Coloris des fils | noir 1, noir 2, vert/jaune |
| Câblage total | 3 fils torsadés longitudinalement |
| Gaine extérieure, coloris | gris-noir RAL 7021 |
| Diamètre extérieur du câble D | 4,5 mm ±0,2 mm |
| Rayon de courbure minimal, pose fixe | 22,5 mm |
| Nombre de cycles de flexion | 15000000 |
| Rayon de courbure | 50 mm |
| Course | 0,9 m |
| Vitesse de déplacement | 5 m/s |
| Accélération | 30 m/s² |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PP |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | min. 20 MΩ*km |
| Résistance du conducteur | 39 Ω/km (à 20 °C) |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai câble | ≥ 1200 V |
| Résistance à la propagation des flammes | selon DIN VDE 0482 |
| selon DIN EN 50265-2-1 | |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| Résistance spéciale | très bonne résistance à l'huile |
| relativement résistant aux UV selon DIN EN ISO 4892-2-A | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -20 °C ... 80 °C (câble, pose souple) |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 10.0.127060312eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060312
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1443187-SAC-3P- 1,5-PUR/BI-1L-V | 136 Kbytes |
|
