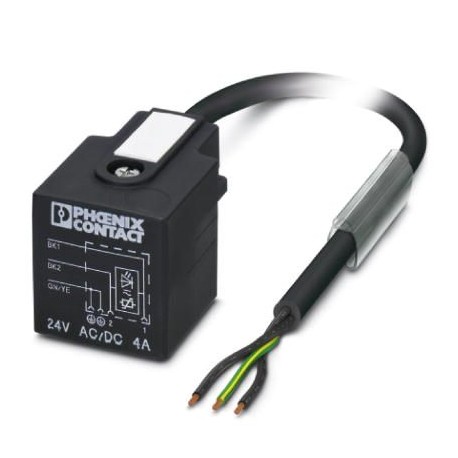

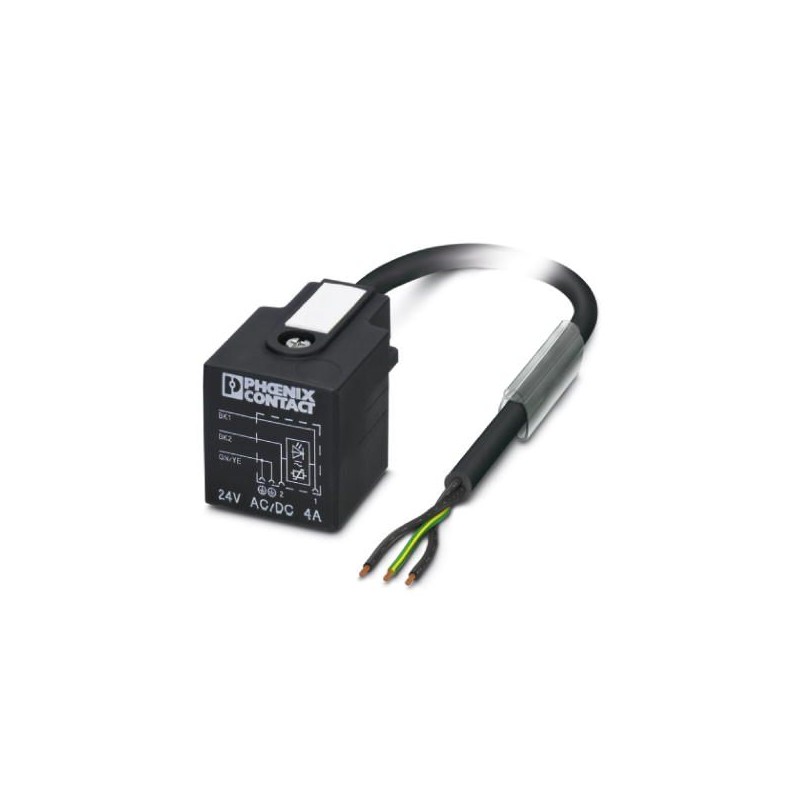

SAC-3P-10,0-PUR/A-1L-V
1443132
PHOENIX_CONTACT
1
Câbles pour capteurs/actionneurs
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1443132 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 236 (C-2-2017) |
GTIN | 4046356530941 |
Poids par pièce (hors emballage) | 0,304 KGM |
Numéro du tarif douanier | 85444290 |
Pays d'origine | PL (Pologne) |
Longueur du câble | 10 m |
---|---|
Longueurs du dégainage de l'extrémité non terminée | 50 mm |
Vis centrale Connecteur pour électrovanne | M3 x 29 |
Température ambiante (fonctionnement) | -20 °C ... 85 °C (Connecteurs pour électrovanne) |
---|---|
Indice de protection | IP65 |
IP67 |
Courant de référence à 40 ℃ | 4 A |
---|---|
Tension de référence | 24 V AC |
24 V DC | |
Nombre de pôles | 3 |
Couleur zone de préhension | noir |
Résistance d'isolement | ≥ 100 MΩ |
Normes / Spécifications | Connecteur pour EV EN 175301-803 |
Affichage d'état | 1 LED |
Circuit/composant de protection | Varistance |
Catégorie de surtension | III |
Degré de pollution | 3 |
Couple de serrage | 0,6 Nm (Connecteur pour électrovanne) |
Classe d'inflammabilité selon UL 94 | V0 |
---|---|
Matériau des contacts du connecteur pour électrovanne | CuSn |
Matériau de surface des contacts du connecteur pour électrovanne | Sn |
Matériel Module à isolant connecteur pour EV | PA 6.6 |
Matériau du boîtier du connecteur pour électrovanne | TPU |
Matériau du joint | TPU (Joint surmoulé) |
Désignation de la norme | Connecteur pour EV |
---|---|
Normes/Prescriptions | EN 175301-803 |
Classe d'inflammabilité selon UL 94 | V0 |
Type de câble | PUR exempt d'halogène noir |
---|---|
Type de câble (symbole) | PUR |
Symbole du câble | Li9Y11Y-HF |
Style UL AWM | 20549 |
Section du conducteur | 3x 0,5 mm² |
AWG ligne de signaux | 20 |
Structure du conducteur ligne de signal | 28x 0,15 mm |
Diamètre du fil avec isolant | 1,5 mm ±0,05 mm (Ligne de signal) |
Coloris des fils | noir 1, noir 2, vert/jaune |
Câblage total | 3 fils torsadés longitudinalement |
Gaine extérieure, coloris | gris-noir RAL 7021 |
Diamètre extérieur du câble D | 4,5 mm ±0,2 mm |
Rayon de courbure minimal, pose fixe | 22,5 mm |
Nombre de cycles de flexion | 15000000 |
Rayon de courbure | 50 mm |
Course | 0,9 m |
Vitesse de déplacement | 5 m/s |
Accélération | 30 m/s² |
Gaine extérieure, matériau | PUR |
Matériau Isolant du fil | PP |
Matériau conducteur | Cordon Cu nu |
Résistance d'isolement | min. 20 MΩ*km |
Résistance du conducteur | 39 Ω/km (à 20 °C) |
Tension nominale câble | ≤ 300 V |
Tension d'essai câble | ≥ 1200 V |
Résistance à la propagation des flammes | selon DIN VDE 0482 |
selon DIN EN 50265-2-1 | |
Absence d'halogène | selon DIN VDE 0472 partie 815 |
Résistance spéciale | très bonne résistance à l'huile |
relativement résistant aux UV selon DIN EN ISO 4892-2-A | |
Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
-20 °C ... 80 °C (câble, pose souple) |
China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
---|---|
Aucune substance dangereuse dépassant les valeurs seuils ; |
