Agrandir l'image

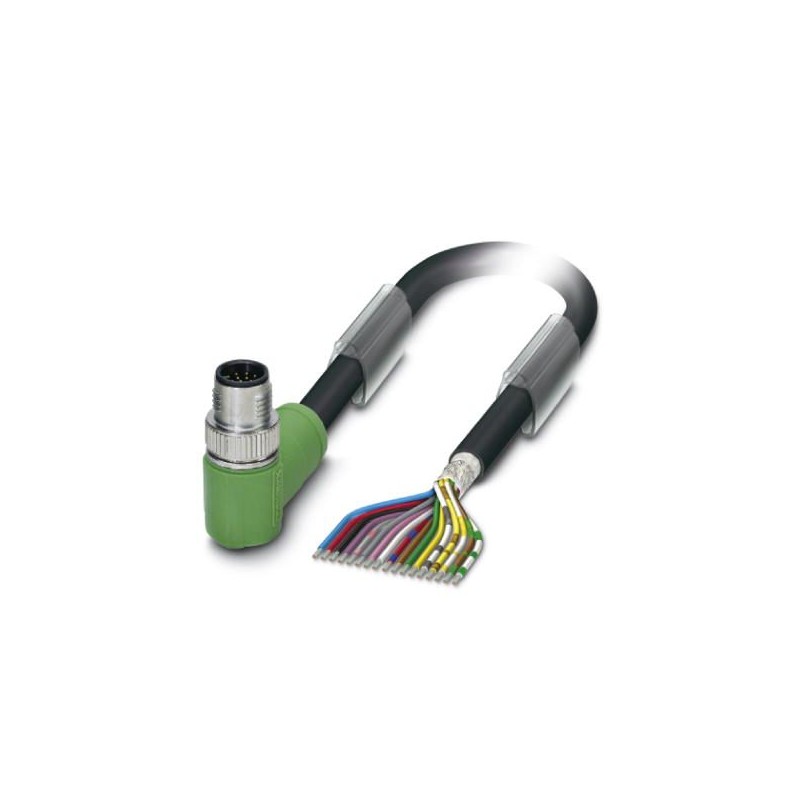

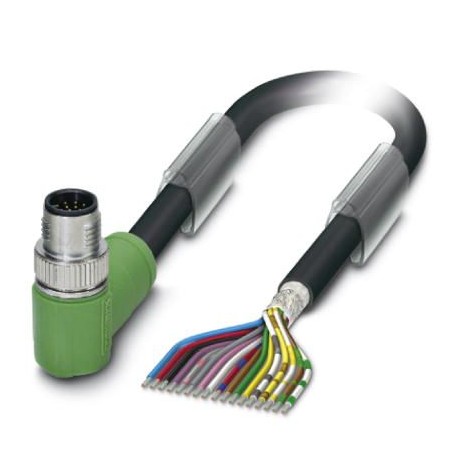

SAC-17P-MR/ 1,5-35T SH SCO 1430242 PHOENIX CONTACT Câbles pour capteurs/actionneurs
SAC-17P-MR/ 1,5-35T SH SCO
1430242
PHOENIX_CONTACT
Câbles pour capteurs/actionneurs
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1430242 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 221 (C-2-2017) |
| GTIN | 4046356322515 |
| Poids par pièce (hors emballage) | 0,188 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP65 |
| IP67 |
Généralités
| Courant de référence à 40 ℃ | 1,5 A |
|---|---|
| Tension de référence | 30 V AC |
| 30 V DC | |
| Nombre de pôles | 17 |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
| Affichage d'état | Non |
| Circuit/composant de protection | déconnecté |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Couple de serrage | 0,4 Nm (Connecteurs M12) |
Matériau
| Classe d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
Normes et spécifications
| Désignation de la norme | Connecteur M12 |
|---|---|
| Normes/Prescriptions | CEI 61076-2-101 |
| Résistance à la propagation des flammes | DIN VDE 0472 T.804, type de contrôle B |
| Résistance à l'huile | DIN VDE 0472 T.803, type de contrôle B |
| Résistance spéciale | Résistant à l'hydrolyse et aux microbes selon VDE 0282, partie 10 |
| Classe d'inflammabilité selon UL 94 | V0 |
Câble
| Type de câble | PUR/PVC noir à paire torsadée |
|---|---|
| Type de câble (symbole) | 35T |
| Symbole du câble | LSYWC11Y |
| Style UL AWM | 20233 / 1061 (80 °C / 300 V) |
| Section du conducteur | 17x 0,14 mm² (Ligne de signal) |
| AWG ligne de signaux | 26 |
| Structure du conducteur ligne de signal | 18x 0,10 mm |
| Diamètre du fil avec isolant | 1 mm ±0,05 mm (Ligne de signal) |
| Coloris des fils | blanc-marron, vert-jaune, gris-rose, bleu-rouge, noir-violet, gris/rose-rouge/bleu, blanc/vert-marron/vert, blanc/jaune-jaune/marron-blanc/gris |
| Câblage total | 7 paires et 1 ternaire toronnés ensemble |
| Blindage | Tresse en fils de cuivre étamé |
| Revêtement optique de blindage | 85 % |
| Gaine extérieure, coloris | noir RAL 9005 |
| Diamètre extérieur du câble D | 9,2 mm ±0,2 mm |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Nombre de cycles de flexion | 4000000 |
| Rayon de courbure | 92 mm |
| Course | 10 m |
| Vitesse de déplacement | 3 m/s |
| Accélération | 10 m/s² |
| Poids du câble | 105 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PVC |
| Matériau conducteur | Cordon Cu étamé |
| Résistance d'isolement | ≥ 10 MΩ*km (à 20 °C) |
| Résistance du conducteur | 142 Ω/km (à 20 °C) |
| Tension nominale câble | 42 V AC |
| Tension d'essai câble | 1500 V AC |
| Propriétés particulières | compatible chaîne porte-câbles |
| Résistance à la propagation des flammes | selon DIN EN 60332-1-2 |
| selon VW-1 | |
| Absence d'halogène | selon EN 50267-2-1 |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance spéciale | résistant à l'hydrolyse et aux microbes selon EN 50396 |
| Température ambiante (fonctionnement) | -30 °C ... 80 °C (câble, pose fixe) |
| -5 °C ... 80 °C (câble, pose souple) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
