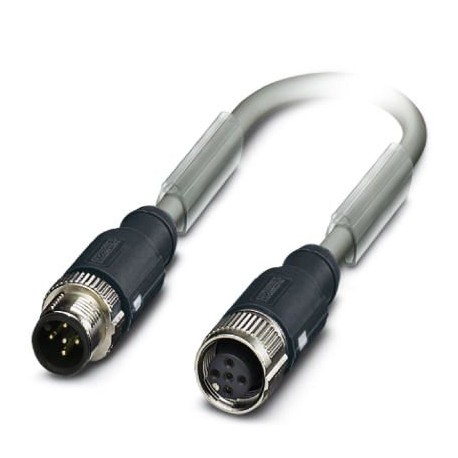

SAC-5P-MS/10,0-923/FS CAN SCO
1419054
PHOENIX_CONTACT
1
Câble préconfectionné pour bus
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1419054 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 431 (C-2-2017) |
GTIN | 4046356542982 |
Poids par pièce (hors emballage) | 0,606 KGM |
Numéro du tarif douanier | 85444290 |
Pays d'origine | DE (Allemagne) |
Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
---|---|
Indice de protection | IP65 |
IP67 |
Courant de référence à 40 ℃ | 4 A |
---|---|
Tension de référence | 48 V AC |
60 V DC | |
Nombre de pôles | 5 |
Couleur zone de préhension | noir |
Détrompage | A - standard |
Type de signal/catégorie | CANopen® |
DeviceNet™ | |
Affichage d'état | Non |
Catégorie de surtension | II |
Degré de pollution | 3 |
Couple de serrage | 0,4 Nm (Connecteurs M12) |
Classe d'inflammabilité selon UL 94 | HB |
---|---|
Matériau de contact | CuSn |
Matériau de surface du contact | Ni/Au |
Matériau de porte-contacts | TPU GF |
Matériau de surface de prise | TPU, ignifuge, autoextinguible |
Matériau de la molette | Zinc moulé sous pression, nickelé |
Matériau du joint | NBR |
Contact | Couleur (désignation des signaux) | Contact (en option) | 1 (connecteur) | SR (Blindage) | 1 (Femelle) |
---|---|
2 (connecteur) | RD (V+) | 2 (Femelle) | |
3 (connecteur) | BK (V-) | 3 (Femelle) | |
4 (connecteur) | WH (CAN_H) | 4 (Femelle) | |
5 (connecteur) | BU (CAN_L) | 5 (Femelle) |
Type de câble | Câble CAN Bus/DeviceNet Drop |
---|---|
Type de câble (symbole) | 923 |
Style UL AWM | 21198 (80 °C / 300 V) |
Structure de câble | 2xAWG24/19+2xAWG22/19 |
Section du conducteur | 2x 0,25 mm² (Ligne de données) |
2x 0,34 mm² (Alimentation) | |
1x 0,34 mm² (Cordon de repère) | |
AWG ligne de signaux | 24 |
AWG alimentation en tension | 22 |
Structure du conducteur ligne de signal | 19x 0,13 mm |
Structure du conducteur alimentation en tension | 19x 0,15 mm |
Diamètre du fil avec isolant | 1,95 mm ±0,05 mm (Ligne de données) |
1,4 mm ±0,05 mm (Alimentation) | |
Coloris des fils | rouge-noir, bleu-blanc |
Câblage par paire | 2 fils par paire |
Type de blindage de paire | Film en aluminium revêtu de plastique, face extérieure en aluminium |
Câblage total | 2 paires autour d'un cordon de repère au milieu en direction de l'âme |
Blindage | Tresse en fils de cuivre étamé |
Revêtement optique de blindage | 80 % |
Gaine extérieure, coloris | gris argent RAL 7001 |
Diamètre extérieur du câble D | 6,7 mm ±0,3 mm |
Rayon de courbure minimum, position fixe | 5 x D |
Rayon de courbure minimum, position flexible | 10 x D |
Nombre de cycles de flexion | 5000000 |
Rayon de courbure | 70 mm |
Rayon de courbure minimum, utilisation de chaînes porte-câbles | 10 x D |
Course | 4,5 m |
Vitesse de déplacement | 3 m/s |
Accélération | 3 m/s² |
Poids du câble | 90 kg/km |
Gaine extérieure, matériau | PUR |
Matériau Isolant du fil | PE moussé (Ligne de données) |
PE (Alimentation) | |
Matériau conducteur | Cordon Cu étamé |
Résistance d'isolement | ≥ 5 GΩ*km (Ligne de données) |
≥ 5 GΩ*km (Alimentation) | |
Résistance de boucle | ≤ 181,80 Ω/km (Ligne de données) |
≤ 114,80 Ω/km (Alimentation) | |
Capacité de la ligne | nom. 40 nF/km (Ligne de données) |
Impédance d'onde | 120 Ω ±10 % (pour 1 MHz) |
Atténuation | ≤ 22,9 dB/km (pour 1 MHz) |
≤ 16,4 dB/km (à 500 kHz) | |
≤ 9,5 dB/km (à 125 kHz) | |
Tension nominale câble | ≤ 300 V (Valeur de crête, par pour courants forts) |
Tension d'essai fil/fil | 2000 V (50 Hz, 1 min) |
Tension d'essai fil/blindage | 2000 V (50 Hz, 1 min) |
Résistance à la propagation des flammes | UL 1581, Sec. 1060 (FT-1) |
CEI 60332-1 | |
Absence d'halogène | selon DIN VDE 0472 partie 815 |
d'après IEC 60754-1 | |
Résistance spéciale | Non adhésif |
Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
-20 °C ... 80 °C (câble, pose souple) |
China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
---|---|
Aucune substance dangereuse dépassant les valeurs seuils ; |
Titre: | Taille: | Type: |
---|---|---|
PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes | |
PHOENIX CONTACT-1419054-SAC-5P-MS/10,0-923/FS CAN SCO | 164 Kbytes |
