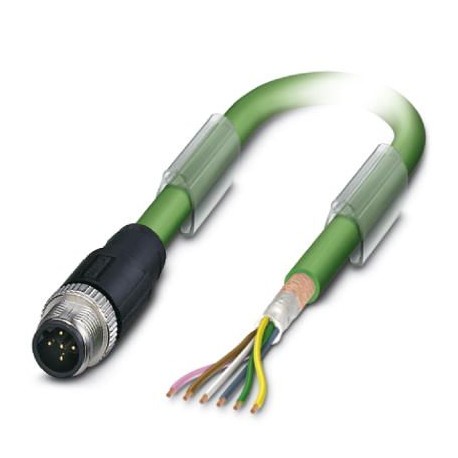

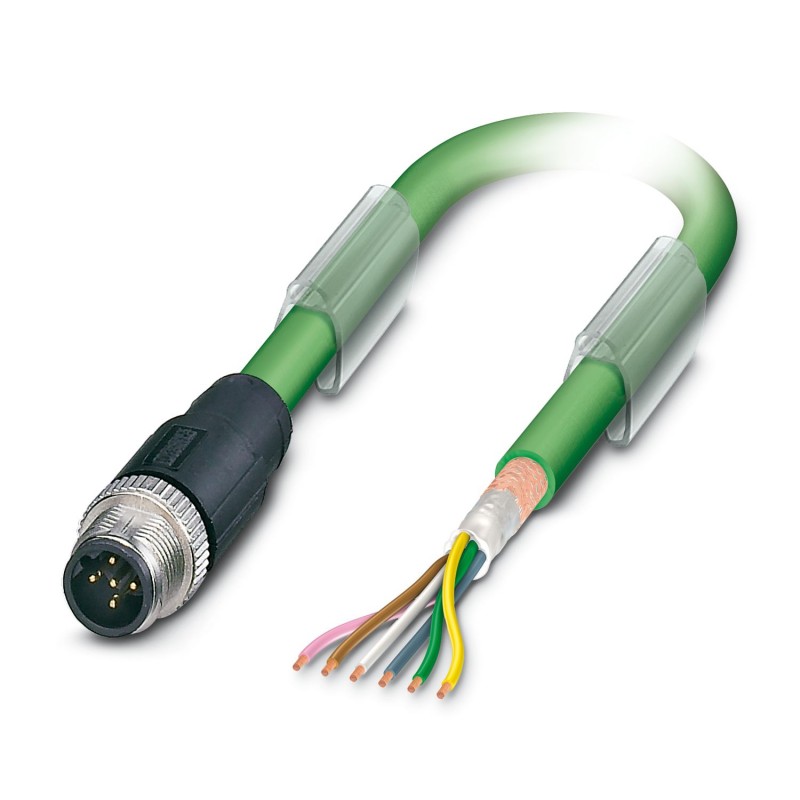

SAC-5P-M12MSB/10,0-900 1507081 PHOENIX CONTACT Câble préconfectionné pour bus
SAC-5P-M12MSB/10,0-900
1507081
PHOENIX_CONTACT
Câble préconfectionné pour bus
Câbles > Câble de transmission de données
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1507081 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 428 (C-2-2017) |
| GTIN | 4017918899950 |
| Poids par pièce (hors emballage) | 0,707 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | PL (Pologne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP65 |
| IP67 |
Généralités
| Remarque | Vous trouverez davantage de produits avec un type et une longueur de câble variables dans la section Accessoires |
|---|---|
| Courant de référence à 40 ℃ | 4 A |
| Tension de référence | 48 V AC |
| 60 V DC | |
| Nombre de pôles | 5 |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | B - inversé |
| Type de signal/catégorie | INTERBUS, 16 Mbit/s |
| Affichage d'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Cycles d'enfichage | ≥ 100 |
| Couple de serrage | 0,4 Nm (Connecteurs M12) |
Matériau
| Classe d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
Brochage
| Contact | Couleur (désignation des signaux) | Contact (en option) | 1 (connecteur) | YE (DO) |
|---|---|
| 2 (connecteur) | GN (DO) | |
| 3 (connecteur) | GY (DI) | |
| 4 (connecteur) | PK (DI) | |
| 5 (connecteur) | BN (GND) |
Câble
| Type de câble | INTERBUS |
|---|---|
| Type de câble (symbole) | 900 |
| Structure de câble | 3 x 2 x 0,22 mm² |
| Section du conducteur | 3x 2x 0,22 mm² |
| AWG ligne de signaux | 24 |
| Structure du conducteur ligne de signal | 32x 0,10 mm |
| Coloris des fils | vert-jaune, blanc-marron, gris-rose |
| Câblage par paire | 2 fils par paire |
| Câblage total | 3 paires en direction de l'âme |
| Blindage | Tresse en fils de cuivre |
| Gaine extérieure, coloris | vert RAL 6017 |
| Diamètre extérieur du câble D | 8 mm |
| Rayon de courbure minimum, position fixe | 7,5 x D |
| Rayon de courbure minimum, position flexible | 15 x D |
| Nombre de cycles de flexion | 5000000 |
| Rayon de courbure | 120 mm |
| Course | 10 m |
| Vitesse de déplacement | 1,6 m/s |
| Accélération | 3,2 m/s² |
| Poids du câble | 70 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PE |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | ≥ 5 GΩ*km |
| Résistance de boucle | ≤ 159,80 Ω/km |
| Capacité de la ligne | ≤ 60 nF/km (à 800 Hz) |
| Impédance d'onde | 120 Ω ±20 % (à 64 kHz) |
| 100 Ω ±15 % (pour 1 MHz) | |
| Affaiblissement paradiaphonique (NEXT) | ≥ 61 dB (à 772 kHz) |
| ≥ 59 dB (pour 1 MHz) | |
| ≥ 55 dB (pour 2 MHz) | |
| ≥ 50 dB (pour 4 MHz) | |
| ≥ 46 dB (pour 8 MHz) | |
| ≥ 44 dB (pour 10 MHz) | |
| ≥ 41 dB (pour 16 MHz) | |
| ≥ 40 dB (pour 20 MHz) | |
| Atténuation | ≤ 15 dB/km (à 256 kHz) |
| ≤ 24 dB/km (à 772 kHz) | |
| ≤ 27 dB/km (pour 1 MHz) | |
| ≤ 52 dB/km (pour 4 MHz) | |
| ≤ 84 dB/km (pour 10 MHz) | |
| ≤ 112 dB/km (pour 16 MHz) | |
| ≤ 119 dB/km (pour 20 MHz) | |
| Vitesse du signal | 0,66 c |
| Résistance de liaison | < 250,00 mΩ/m (pour 30 MHz) |
| Tension nominale câble | 250 V (Valeur de crête, par pour courants forts) |
| Tension d'essai fil/fil | 1500 Veff |
| Tension d'essai fil/blindage | 1000 Veff |
| Résistance à la propagation des flammes | selon VDE 0472 Partie 4, Type de contrôle B |
| selon CEI 60332-1 | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -30 °C ... 70 °C (câble, pose souple) |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1507081-SAC-5P-M12MSB/10,0-900 | 159 Kbytes |
|
