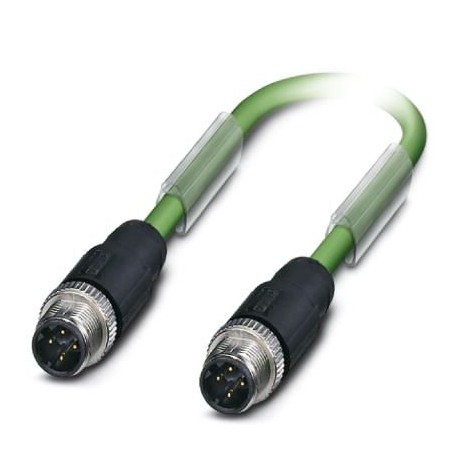

NBC-M12MSD/ 1,0-93B/M12MSD CMC
1524365
PHOENIX_CONTACT
1
Câble préconfectionné pour bus
Câbles > Câble de transmission de données
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1524365 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 264 (AX-2011) |
GTIN | 4046356021449 |
Poids par pièce (hors emballage) | 0,100 KGM |
Numéro du tarif douanier | 85444290 |
Pays d'origine | PL (Pologne) |
Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
---|---|
Indice de protection | IP65 |
IP67 |
Remarque | Ce produit est conforme à la directive PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, chapitre 10.1 Cord Sets for Balanced Cabling |
---|---|
Courant de référence à 40 ℃ | 4 A |
Tension de référence | 48 V AC |
60 V DC | |
Nombre de pôles | 4 |
Résistance d'isolement | ≥ 100 MΩ |
Détrompage | Données - D |
Type de signal/catégorie | PROFINET CAT5 (CEI 11801), 100 Mbit/s |
Affichage d'état | Non |
Catégorie de surtension | II |
Degré de pollution | 3 |
Cycles d'enfichage | ≥ 100 |
Classe d'inflammabilité selon UL 94 | V0 |
---|---|
Matériau de contact | CuSn |
Matériau de surface du contact | Ni/Au |
Matériau de porte-contacts | PA 6.6 |
Matériau de surface de prise | TPU, ignifuge, autoextinguible |
Matériau de la molette | Zinc moulé sous pression, nickelé |
Matériau du joint | NBR |
Type de câble | PROFINET PVC flexible CAT5 |
---|---|
Type de câble (symbole) | 93B |
Symbole du câble | 2YY(ST)CY |
Style UL AWM | 21694 |
Structure de câble | 1x4xAWG22/7; SF/TQ |
Section du conducteur | 4x 0,34 mm² |
AWG ligne de signaux | 22 |
Structure du conducteur ligne de signal | 7x 0,25 mm |
Diamètre du fil avec isolant | 1,55 mm |
Coloris des fils | blanc, jaune, bleu, orange |
Câblage total | Quarte en étoile |
Blindage | Film recouvert d'alu, tresse en fils de cuivre étamés |
Revêtement optique de blindage | 85 % |
Gaine extérieure, coloris | vert RAL 6018 |
Épaisseur gaine extérieure | env. 0,9 mm |
Diamètre extérieur du câble D | 6,5 mm ±0,2 mm |
Rayon de courbure minimum, position fixe | 3 x D |
Rayon de courbure minimum, position flexible | 7 x D |
Poids du câble | 67 kg/km |
Gaine extérieure, matériau | PVC |
Matériau gaine intérieure | PVC |
Matériau Isolant du fil | PE |
Matériau conducteur | Cordon Cu étamé |
Résistance d'isolement | ≥ 500 MΩ*km |
Résistance de boucle | ≤ 120,00 Ω/km |
Impédance d'onde | 100 Ω ±15 Ω (pour 100 MHz) |
Affaiblissement paradiaphonique (NEXT) | 80 dB (pour 1 MHz) |
76 dB (pour 4 MHz) | |
70 dB (pour 10 MHz) | |
65 dB (pour 16 MHz) | |
63 dB (pour 20 MHz) | |
60 dB (pour 31,25 MHz) | |
55 dB (pour 62,5 MHz) | |
50 dB (pour 100 MHz) | |
Atténuation | 2,1 dB (pour 1 MHz) |
4 dB (pour 4 MHz) | |
6,3 dB (pour 10 MHz) | |
8 dB (pour 16 MHz) | |
9 dB (pour 20 MHz) | |
11,4 dB (pour 31,25 MHz) | |
16,5 dB (pour 62,5 MHz) | |
21,3 dB (pour 100 MHz) | |
Vitesse du signal | 0,66 c |
Durée du parcours du signal | 5,3 ns/m |
Résistance de liaison | ≤ 20,00 mΩ/m (pour 10 MHz) |
Tension nominale câble | 600 V |
Tension d'essai fil/fil | 2000 V (50 Hz, 1 min) |
Tension d'essai fil/blindage | 2000 V (50 Hz, 1 min) |
Résistance à la propagation des flammes | selon UL 1685 (CSA FT 4) |
Résistance à l'huile | particulièrement résistant à l'huile |
Résistance spéciale | résistant aux UV selon UL 1581, section 1200 |
Température ambiante (fonctionnement) | -40 °C ... 70 °C (câble, pose fixe) |
-40 °C ... 70 °C (câble, pose souple) |
China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
---|---|
Aucune substance dangereuse dépassant les valeurs seuils ; |
