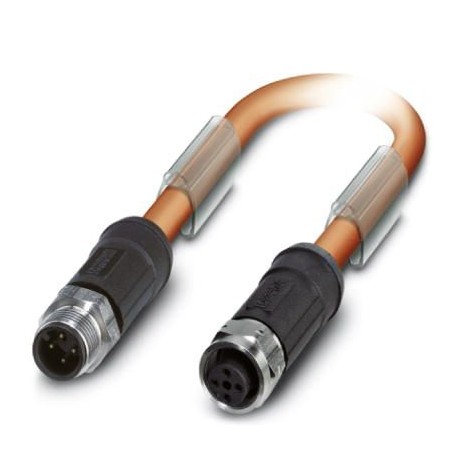

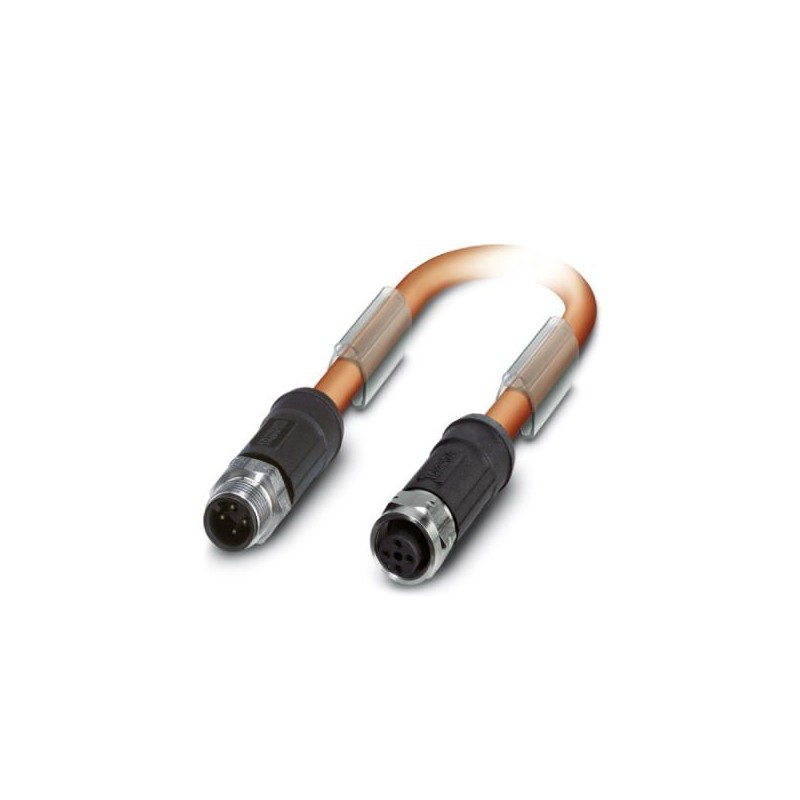

SAC-4P-M12MS/ 5,0-960/M12FS VA 1431296 PHOENIX CONTACT Câble préconfectionné pour bus
SAC-4P-M12MS/ 5,0-960/M12FS VA
1431296
PHOENIX_CONTACT
Câble préconfectionné pour bus
Câbles > Câble de transmission de données
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1431296 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 435 (C-2-2017) |
| GTIN | 4046356431774 |
| Poids par pièce (hors emballage) | 0,348 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
Généralités
| Remarque | Vous trouverez davantage de produits avec un type et une longueur de câble variables dans la section Accessoires |
|---|---|
| Courant de référence à 40 ℃ | 4 A |
| Tension de référence | 48 V AC |
| 60 V DC | |
| Nombre de pôles | 3 |
| Couleur zone de préhension | noir |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Type de signal/catégorie | FOUNDATION Fieldbus, 31,25 kbit/s |
| Affichage d'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Cycles d'enfichage | ≥ 100 |
| Couple de serrage | 0,4 Nm (Connecteurs M12) |
Matériau
| Classe d'inflammabilité selon UL 94 | HB |
|---|---|
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de la molette | Acier inoxydable |
| Matériau du joint | NBR |
Câble
| Type de câble | Fieldbus Foundation orange |
|---|---|
| Type de câble (symbole) | 960 |
| Structure de câble | 2xAWG18/7 + 1xAWG20/7 |
| Section du conducteur | 2x 0,75 mm² (Ligne de signal) |
| 1x 0,5 mm² (Cordon de repère) | |
| AWG ligne de signaux | 18 |
| Structure du conducteur ligne de signal | 7x 0,40 mm |
| Diamètre du fil avec isolant | 2,24 mm ±0,05 mm |
| Epaisseur isolement | 0,5 mm |
| Coloris des fils | bleu, orange |
| Câblage par paire | 2 fils par paire |
| Câblage total | Une paire avec un cordon de repère et des masses de remplissage en direction de l'âme |
| Blindage | Film alu revêtu matériau plastique avec cordon de repère |
| Revêtement optique de blindage | 100 % |
| Gaine extérieure, coloris | orange RAL 2003 |
| Épaisseur gaine extérieure | 1 mm |
| Diamètre extérieur du câble D | 7,5 mm ±0,25 mm |
| Rayon de courbure minimal, pose fixe | 75 mm |
| Poids du câble | 56,552 kg/km |
| Résistance à la traction GRP | 260 N |
| Gaine extérieure, matériau | PVC |
| Matériau Isolant du fil | PO (Ligne de signal) |
| Matériau conducteur | Cordon Cu étamé |
| Résistance du conducteur | ≤ 19,35 Ω/km (Ligne de signal) |
| 26 Ω/km (Blindage) | |
| Capacité en service | 78 nF (pour 1 kHz) |
| Capacité de la ligne | 147 pF/m (pour 1 kHz, fil/blindage) |
| ≤ 3,94 pF/m (capacitance unbalance) | |
| Vitesse du signal | 0,66 c |
| Effet d'écran | 3 dB/km (à 39 kHz) |
| Impédance de la ligne | 100 Ω ±20 % (à 31,25 kHz) |
| Inductance | 0,6233 µH/m |
| Tension nominale câble | 300 V |
| Propriétés particulières | Câble ITC/PLTC-ER conforme aux normes UL |
| Résistance à la propagation des flammes | UL 1685 (CSA FT 4) |
| UL 1685 (vertical tray) | |
| UL 1666 (riser) | |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (câble, pose fixe) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
