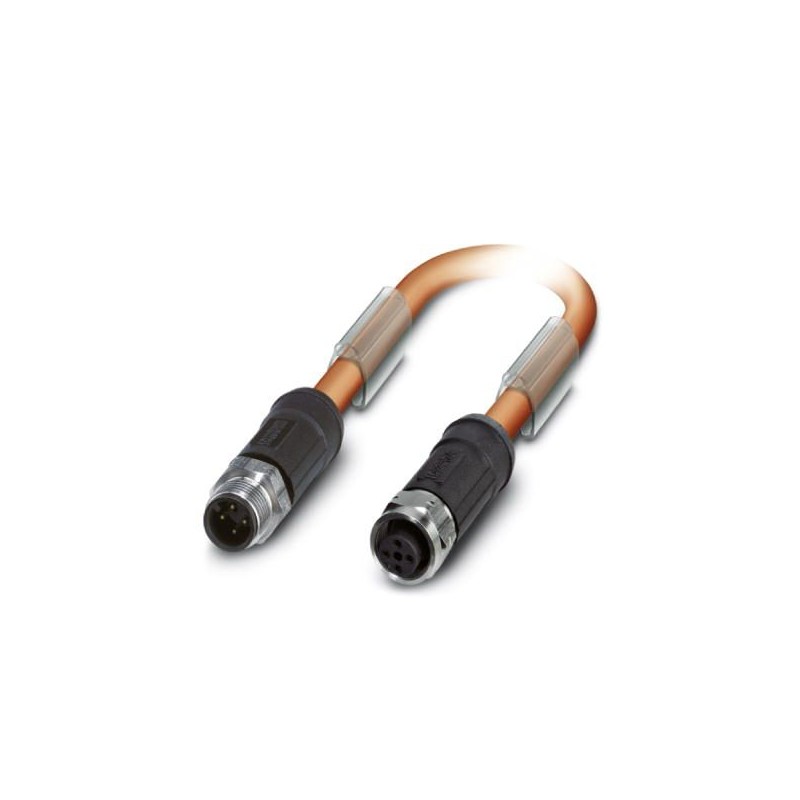

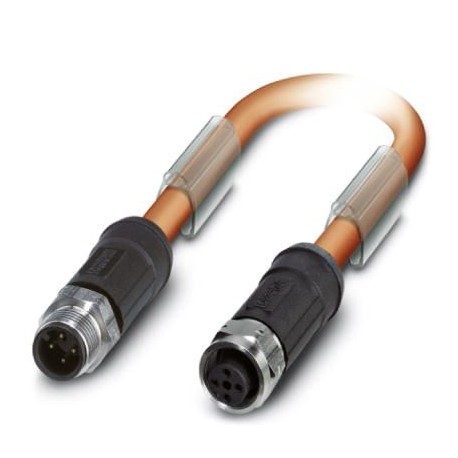

SAC-4P-M12MS/ 0,3-960/M12FS VA
1431254
PHOENIX_CONTACT
1
Câble préconfectionné pour bus
Câbles > Câble de transmission de données
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1431254 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 435 (C-2-2017) |
GTIN | 4046356431736 |
Poids par pièce (hors emballage) | 0,054 KGM |
Numéro du tarif douanier | 85444290 |
Pays d'origine | DE (Allemagne) |
Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
---|---|
Indice de protection | IP65 |
IP67 | |
IP68 | |
IP69K |
Remarque | Vous trouverez davantage de produits avec un type et une longueur de câble variables dans la section Accessoires |
---|---|
Courant de référence à 40 ℃ | 4 A |
Tension de référence | 48 V AC |
60 V DC | |
Nombre de pôles | 3 |
Couleur zone de préhension | noir |
Résistance d'isolement | ≥ 100 MΩ |
Détrompage | A - standard |
Type de signal/catégorie | FOUNDATION Fieldbus, 31,25 kbit/s |
Affichage d'état | Non |
Catégorie de surtension | II |
Degré de pollution | 3 |
Cycles d'enfichage | ≥ 100 |
Couple de serrage | 0,4 Nm (Connecteurs M12) |
Classe d'inflammabilité selon UL 94 | HB |
---|---|
Matériau de contact | CuSn |
Matériau de surface du contact | Ni/Au |
Matériau de porte-contacts | TPU GF |
Matériau de surface de prise | TPU, ignifuge, autoextinguible |
Matériau de la molette | Acier inoxydable |
Matériau du joint | NBR |
Type de câble | Fieldbus Foundation orange |
---|---|
Type de câble (symbole) | 960 |
Structure de câble | 2xAWG18/7 + 1xAWG20/7 |
Section du conducteur | 2x 0,75 mm² (Ligne de signal) |
1x 0,5 mm² (Cordon de repère) | |
AWG ligne de signaux | 18 |
Structure du conducteur ligne de signal | 7x 0,40 mm |
Diamètre du fil avec isolant | 2,24 mm ±0,05 mm |
Epaisseur isolement | 0,5 mm |
Coloris des fils | bleu, orange |
Câblage par paire | 2 fils par paire |
Câblage total | Une paire avec un cordon de repère et des masses de remplissage en direction de l'âme |
Blindage | Film alu revêtu matériau plastique avec cordon de repère |
Revêtement optique de blindage | 100 % |
Gaine extérieure, coloris | orange RAL 2003 |
Épaisseur gaine extérieure | 1 mm |
Diamètre extérieur du câble D | 7,5 mm ±0,25 mm |
Rayon de courbure minimal, pose fixe | 75 mm |
Poids du câble | 56,552 kg/km |
Résistance à la traction GRP | 260 N |
Gaine extérieure, matériau | PVC |
Matériau Isolant du fil | PO (Ligne de signal) |
Matériau conducteur | Cordon Cu étamé |
Résistance du conducteur | ≤ 19,35 Ω/km (Ligne de signal) |
26 Ω/km (Blindage) | |
Capacité en service | 78 nF (pour 1 kHz) |
Capacité de la ligne | 147 pF/m (pour 1 kHz, fil/blindage) |
≤ 3,94 pF/m (capacitance unbalance) | |
Vitesse du signal | 0,66 c |
Effet d'écran | 3 dB/km (à 39 kHz) |
Impédance de la ligne | 100 Ω ±20 % (à 31,25 kHz) |
Inductance | 0,6233 µH/m |
Tension nominale câble | 300 V |
Propriétés particulières | Câble ITC/PLTC-ER conforme aux normes UL |
Résistance à la propagation des flammes | UL 1685 (CSA FT 4) |
UL 1685 (vertical tray) | |
UL 1666 (riser) | |
Température ambiante (fonctionnement) | -40 °C ... 105 °C (câble, pose fixe) |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
