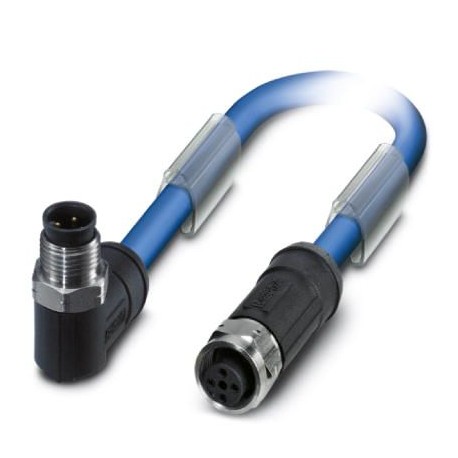

SAC-3P-M12MR/ 0,5-961/M12FS VA
1419111
PHOENIX_CONTACT
1
Câble préconfectionné pour bus
Câbles > Câble de transmission de données
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1419111 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 430 (C-2-2017) |
GTIN | 4046356541787 |
Poids par pièce (hors emballage) | 0,222 KGM |
Numéro du tarif douanier | 85444290 |
Pays d'origine | DE (Allemagne) |
Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
---|---|
Indice de protection | IP65 |
IP67 | |
IP68 | |
IP69K |
Remarque | Pour applications sur les circuits électriques en version sécurité intrinsèque « i ». Caractéristiques selon EN 60079-14. |
---|---|
Courant de référence à 40 ℃ | 4 A |
Tension de référence | 48 V AC |
60 V DC | |
Nombre de pôles | 3 |
Couleur zone de préhension | noir |
Détrompage | B - inversé |
Type de signal/catégorie | PROFIBUS PA, 31,25 kbit/s |
Affichage d'état | Non |
Catégorie de surtension | II |
Degré de pollution | 3 |
Cycles d'enfichage | ≥ 100 |
Couple de serrage | 0,4 Nm (Connecteurs M12) |
Classe d'inflammabilité selon UL 94 | HB |
---|---|
Matériau de contact | CuSn |
Matériau de surface du contact | Ni/Au |
Matériau de porte-contacts | TPU GF |
Matériau de surface de prise | TPU, ignifuge, autoextinguible |
Matériau de la molette | Acier inoxydable |
Matériau du joint | NBR |
Contact | Couleur (désignation des signaux) | Contact (en option) | 1 (connecteur) | OG (DATA+) | 1 (Femelle) |
---|---|
3 (connecteur) | BU (DATA-) | 3 (Femelle) | |
4 (connecteur) | SR (Blindage) | 4 (Femelle) |
Type de câble | FOUNDATION Fieldbus/PROFIBUS PA, bleu |
---|---|
Type de câble (symbole) | 961 |
Structure de câble | 2xAWG18/7 + 1xAWG20/7 |
Section du conducteur | 2x 0,75 mm² (Ligne de signal) |
1x 0,5 mm² (Cordon de repère) | |
AWG ligne de signaux | 18 |
Structure du conducteur ligne de signal | 7x 0,40 mm |
Diamètre du fil avec isolant | 2,24 mm ±0,05 mm |
Epaisseur isolement | 0,5 mm |
Coloris des fils | bleu, orange |
Câblage par paire | 2 fils par paire |
Câblage total | Une paire avec un cordon de repère et des masses de remplissage en direction de l'âme |
Blindage | Film alu revêtu matériau plastique avec cordon de repère |
Revêtement optique de blindage | 100 % |
Gaine extérieure, coloris | bleu RAL 5015 |
Épaisseur gaine extérieure | 1 mm |
Diamètre extérieur du câble D | 7,5 mm ±0,25 mm |
Rayon de courbure minimal, pose fixe | 75 mm |
Poids du câble | 56,552 kg/km |
Résistance à la traction GRP | 260 N |
Gaine extérieure, matériau | PVC |
Matériau Isolant du fil | PO (Ligne de signal) |
Matériau conducteur | Cordon Cu étamé |
Résistance du conducteur | ≤ 19,35 Ω/km (Ligne de signal) |
26 Ω/km (Blindage) | |
Capacité en service | 78 nF (pour 1 kHz) |
Capacité de la ligne | 147 pF/m (pour 1 kHz, fil/blindage) |
≤ 3,94 pF/m (capacitance unbalance) | |
Vitesse du signal | 0,66 c |
Effet d'écran | 3 dB/km (à 39 kHz) |
Impédance de la ligne | 100 Ω ±20 % (à 31,25 kHz) |
Inductance | 0,6233 µH/m |
Tension nominale câble | 300 V |
Propriétés particulières | Câble ITC/PLTC-ER conforme aux normes UL |
Résistance à la propagation des flammes | UL 1685 (CSA FT 4) |
UL 1685 (vertical tray) | |
UL 1666 (riser) | |
Température ambiante (fonctionnement) | -40 °C ... 105 °C (câble, pose fixe) |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
