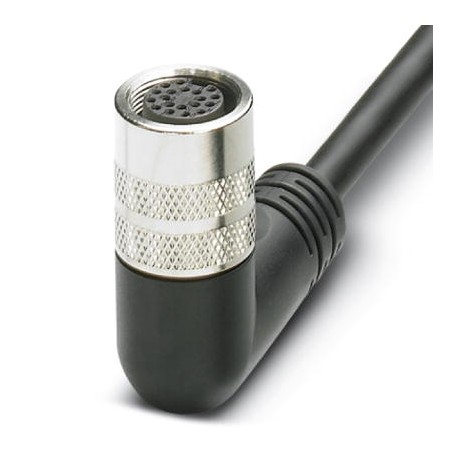

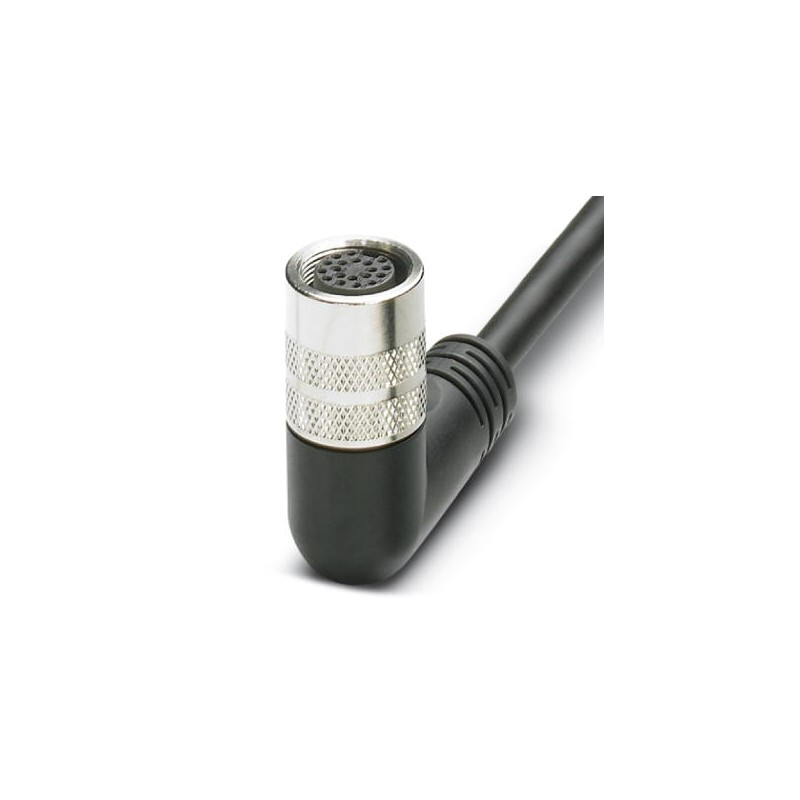

SAC-12P- 5,0-PUR/M16FR 1693720 PHOENIX CONTACT Câble multiconducteur
SAC-12P- 5,0-PUR/M16FR
1693720
PHOENIX_CONTACT
Câble multiconducteur
Détecteurs > Câble confectionné pour détecteur / actionneur
Connexion des appareils décentralisés
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1693720 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 313 (C-2-2017) |
| GTIN | 4017918189068 |
| Poids par pièce (hors emballage) | 0,513 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Tension de référence | 125 V AC |
|---|---|
| 150 V DC | |
| Nombre de pôles | 12 |
| Nombre de prises | 8 |
| Mode de raccordement capteur/acteur | Connecteur femelle M8 |
Conditions d'environnement
| Indice de protection | IP67 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
| -40 °C ... 90 °C (pour pose fixe) | |
| -5 °C ... 80 °C (pour pose souple) |
Caractéristiques câble multiconducteurs
| Type de raccordement | Raccordement enfichable M16 |
|---|---|
| Longueur du câble | 5 m |
| Type de câble | Câble multiconducteurs compatible chaînes porte-câbles |
| Section ligne de signal | 8x 0,34 mm² |
| AWG ligne de signaux | 22 |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| Section alimentation en tension | 2x 0,75 mm² |
| AWG alimentation en tension | 18 |
| Structure du conducteur alimentation en tension | 96x 0,10 mm |
| Diamètre extérieur | 8,7 mm |
| Cycles de flexion max. | 1500000 |
| Rayon de courbure | 100 mm |
| Course | 2 m |
| Vitesse de déplacement | 2 m/s |
Type d'isolant
| Matériau du boîtier | PUR |
|---|---|
| Matériau contact côté câble multiconducteur | Alliage de Cu |
| Matériau surface de contact côté câble multiconducteur | plaqué or |
| Matériel porte-contacts côté câble multiconducteurs | TPU |
| Matériau douille filetée | Alliage de Cu |
| Matériau surface douille filetée | Nickelé |
| Matériau du joint | NBR |
Affectation des connexions
| Emplacement/pôle = broche= couleur de fil | 1 / 4 (A) = P = WH |
|---|---|
| 2 / 4 (A) = J = GN | |
| 3 / 4 (A) = T = YE | |
| 4 / 4 (A) = S = GY | |
| 5 / 4 (A) = G = PK | |
| 6 / 4 (A) = R = RD | |
| 7 / 4 (A) = E = BK | |
| 8 / 4 (A) = O = VT | |
| 1-8 / 3 (0 V) = L+U = BU |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1693720-SAC-12P- 5,0-PUR/M16FR | 137 Kbytes |
|
