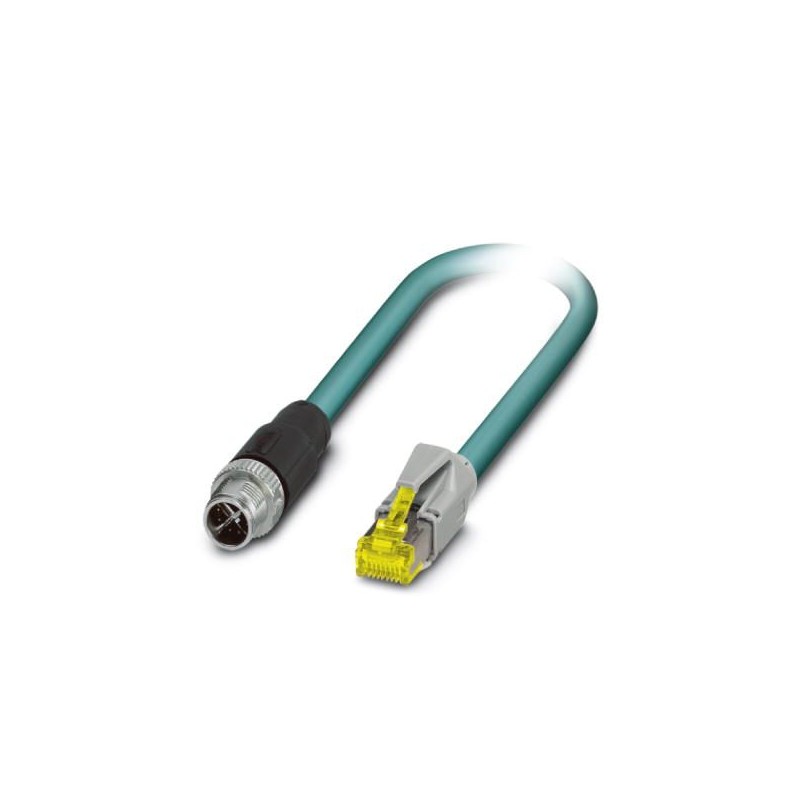

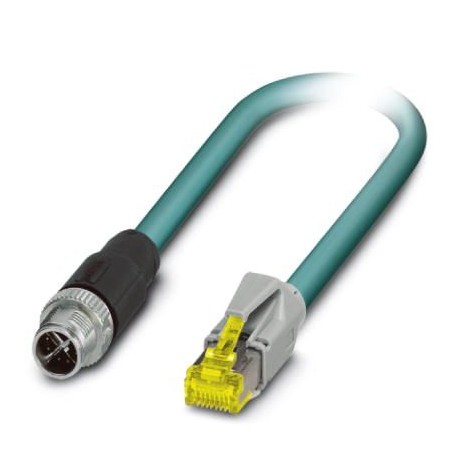

VS-M12MSS-IP20-94F/10,0/10G 1440630 PHOENIX CONTACT Câble Ethernet préconfectionné, CAT6A, blindé, 4 paires,..
VS-M12MSS-IP20-94F/10,0/10G
1440630
PHOENIX_CONTACT
Câble Ethernet préconfectionné, CAT6A, blindé, 4 paires, AWG 26 flexible (7 fils), RAL 5021 (bleu lagon), fiche M12 sur fiche RJ45, SPEEDCON, longueur 10,0 m
Home > PHOENIX_CONTACT
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Cotes
| Longueur du câble | 10 m |
|---|
Conditions d'environnement
| Indice de protection | IP65 (Connecteurs M12) |
|---|---|
| IP67 (Connecteurs M12) | |
| IP20 (Connecteur RJ45) |
Autres caractéristiques
| Courant de référence à 40 ℃ | 0,5 A |
|---|---|
| Tension de référence | 48 V |
| Nombre de pôles | 8 |
| Type de signal/catégorie | Ethernet CAT6A, 10 Gbit/s |
| Catégorie de surtension | I |
| Degré de pollution | 1 |
Valeurs caractéristiques tête 1
| Type tête | Connecteur droite M12 SPEEDCONNEC / IP65 |
|---|---|
| Nombre de pôles (modèle d'enfichage) | 8 (8) |
| Détrompage | X (Données) |
| Coloris | noir |
| Blindé | oui |
Valeurs caractéristiques tête 2
| Type tête | Connecteur droite RJ45 / IP20 |
|---|---|
| Nombre de pôles (modèle d'enfichage) | 8 (8) |
| Coloris | gris |
| Blindé | oui |
Câble
| Type de câble | Ethernet 10 GBit |
|---|---|
| Type de câble (symbole) | 94F |
| Style UL AWM | 20963 (80 °C / 30 V) |
| Type de signal/catégorie | Ethernet CAT6A, 10 Gbit/s |
| Structure de câble | 4x2xAWG26/7 ; S/FTP |
| Section du conducteur | 4x 2x 0,14 mm² |
| AWG ligne de signaux | 26 |
| Structure du conducteur ligne de signal | 7x 0,16 mm |
| Diamètre du fil avec isolant | 1,04 mm |
| Coloris des fils | blanc/bleu-bleu, blanc/orange-orange, blanc/vert-vert, blanc/brun-brun |
| Câblage par paire | 2 fils par paire |
| Type de blindage de paire | Film à revêtement alu |
| Câblage total | 4 paires en direction de l'âme |
| Blindage | Tresse en fils de cuivre étamé |
| Revêtement optique de blindage | 70 % |
| Gaine extérieure, coloris | bleu lagon RAL 5021 |
| Épaisseur gaine extérieure | 0,65 mm |
| Diamètre extérieur du câble D | 6,4 mm ±0,2 mm |
| Rayon de courbure minimum, position fixe | 4 x D |
| Rayon de courbure minimum, position flexible | 8 x D |
| Résistance à la traction courte/permanente | ≤ 100 N |
| Poids du câble | 42 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PE moussé |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | ≥ 500 MΩ*km |
| Résistance du conducteur | ≤ 290 Ω/km |
| Impédance d'onde | 100 Ω ±5 Ω (pour 100 MHz) |
| Durée du parcours du signal | 5,13 ns/m |
| Effet d'écran | ≥ 80 dB (à 30 ... 100 MHz) |
| Tension nominale câble | ≤ 100 V |
| Tension d'essai fil/fil | 700 V (50 Hz, 1 min) |
| Tension d'essai fil/blindage | 700 V (50 Hz, 1 min) |
| Résistance à la propagation des flammes | selon CEI 60332-1-2 |
| Absence d'halogène | d'après IEC 60754-1 |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -20 °C ... 80 °C (câble, pose souple) | |
| Température ambiante (montage) | -20 °C ... 80 °C |
| Température ambiante (stockage/transport) | -20 °C ... 80 °C |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PHOENIX CONTACT-1440630-VS-M12MSS-IP20-94F/10,0/10G | 171 Kbytes |
 |
