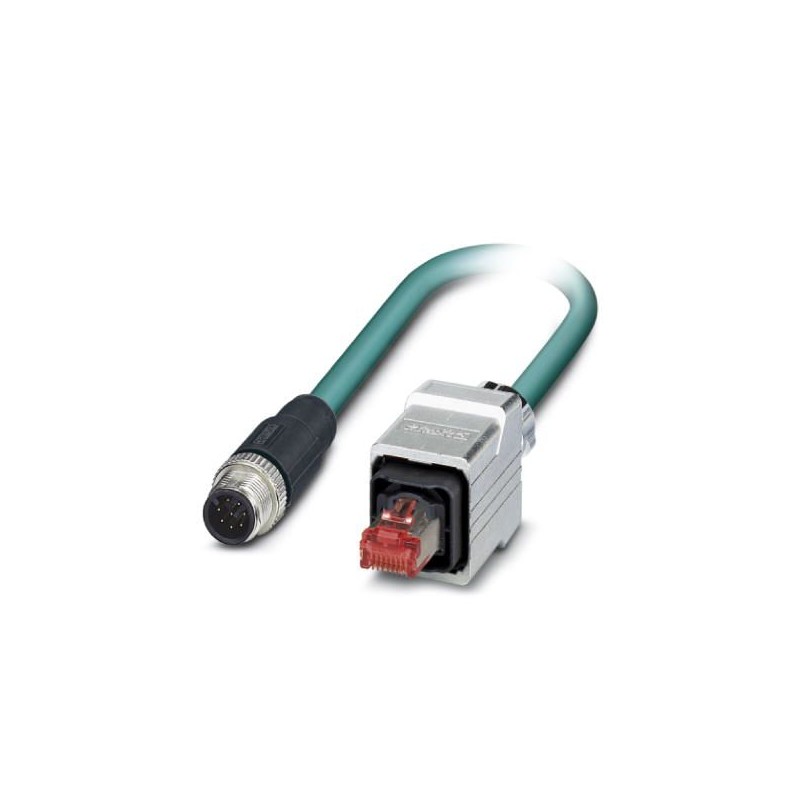

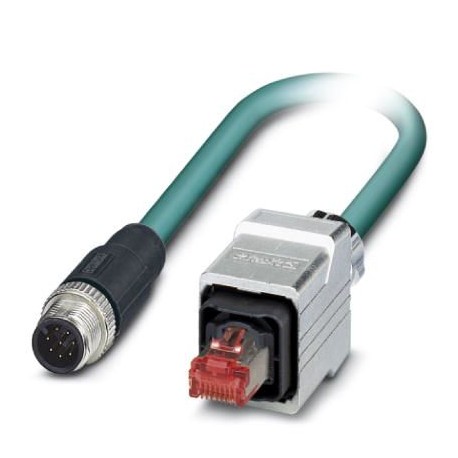

VS-M12MS-PPC/ME-94B-LI/5,0 1412477 PHOENIX CONTACT Câble de réseau
VS-M12MS-PPC/ME-94B-LI/5,0
1412477
PHOENIX_CONTACT
Câble de réseau
Home > PHOENIX_CONTACT
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1412477 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 301 (PC-2011) |
| GTIN | 4046356475556 |
| Poids par pièce (hors emballage) | 0,304 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | PL (Pologne) |
Caractéristiques générales
| Tension de référence | 48 V AC |
|---|---|
| 60 V DC | |
| Nombre de pôles | 8 |
| Type de signal/catégorie | Ethernet CAT5 (par analogie avec CEI 11801), 1 Gbit/s |
| Degré de pollution | 3 |
| Autre description succincte d'article | Câble Ethernet |
Câble
| Type de câble | Ethernet flexible CAT5 |
|---|---|
| Type de câble (symbole) | 94B |
| Style UL AWM | 20963 (80 °C / 30 V) |
| Type de signal/catégorie | Ethernet CAT5 (CEI 11801), 1 Gbit/s |
| Structure de câble | 4x2xAWG26/7; SF/UTP |
| Section du conducteur | 4x 2x 0,14 mm² |
| AWG ligne de signaux | 26 |
| Structure du conducteur ligne de signal | 7x 0,16 mm |
| Diamètre du fil avec isolant | 0,96 mm |
| Coloris des fils | blanc/bleu-bleu, blanc/orange-orange, blanc/vert-vert, blanc/brun-brun |
| Câblage par paire | 2 fils par paire |
| Câblage total | 4 paires en direction de l'âme |
| Blindage | Film recouvert d'alu, tresse en fils de cuivre étamés |
| Revêtement optique de blindage | 70 % |
| Gaine extérieure, coloris | bleu lagon RAL 5021 |
| Épaisseur gaine extérieure | 1,05 mm |
| Diamètre extérieur du câble D | 6,4 mm ±0,2 mm |
| Rayon de courbure minimum, position fixe | 4 x D |
| Rayon de courbure minimum, position flexible | 8 x D |
| Résistance à la traction GRP | ≤ 100 N |
| Poids du câble | 47 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PE moussé |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | ≥ 500 MΩ*km |
| Résistance de boucle | ≤ 290,00 Ω/km |
| Capacité de la ligne | 48 nF/km (pour 1 kHz) |
| Impédance d'onde | 100 Ω ±5 Ω (pour 100 MHz) |
| Affaiblissement paradiaphonique (NEXT) | 71,3 dB (pour 1 MHz) |
| 62,3 dB (pour 4 MHz) | |
| 56,3 dB (pour 10 MHz) | |
| 53,2 dB (pour 16 MHz) | |
| 51,8 dB (pour 20 MHz) | |
| 48,9 dB (pour 31,25 MHz) | |
| 44,4 dB (pour 62,5 MHz) | |
| 41,3 dB (pour 100 MHz) | |
| Paradiaphonie cumulée (PSNEXT) | 62,3 dB (pour 1 MHz) |
| 53,3 dB (pour 4 MHz) | |
| 47,3 dB (pour 10 MHz) | |
| 44,2 dB (pour 16 MHz) | |
| 42,8 dB (pour 20 MHz) | |
| 39,9 dB (pour 31,25 MHz) | |
| 35,4 dB (pour 62,5 MHz) | |
| 32,3 dB (pour 100 MHz) | |
| Atténuation | 3,2 dB (pour 1 MHz) |
| 6 dB (pour 4 MHz) | |
| 9,5 dB (pour 10 MHz) | |
| 12,1 dB (pour 16 MHz) | |
| 13,6 dB (pour 20 MHz) | |
| 17,1 dB (pour 31,25 MHz) | |
| 24,8 dB (pour 62,5 MHz) | |
| 32 dB (pour 100 MHz) | |
| Affaiblissement de régularité (RL) | 23 dB (pour 4 MHz) |
| 24,1 dB (pour 8 MHz) | |
| 25 dB (pour 10 MHz) | |
| 25 dB (pour 16 MHz) | |
| 25 dB (pour 20 MHz) | |
| 23,6 dB (pour 31,25 MHz) | |
| 21,5 dB (pour 62,5 MHz) | |
| 20,1 dB (pour 100 MHz) | |
| Durée du parcours du signal | 5,3 ns/m |
| Résistance de liaison | ≤ 100,00 mΩ/m (pour 10 MHz) |
| Tension nominale câble | ≤ 100 V |
| Tension d'essai fil/fil | 700 V (50 Hz, 1 min) |
| Tension d'essai fil/blindage | 700 V (50 Hz, 1 min) |
| Résistance à la propagation des flammes | selon CEI 60332-1-2 |
| Absence d'halogène | d'après IEC 60754-1 |
| Résistance à l'huile | selon EN 60811-2-1 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -20 °C ... 80 °C (câble, pose souple) | |
| Température ambiante (montage) | -20 °C ... 80 °C |
| Température ambiante (stockage/transport) | -20 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127060307eCl@ss 6.027061801eCl@ss 7.027061801eCl@ss 8.027060308eCl@ss 9.027060308
