1402445
PHOENIX_CONTACT
1

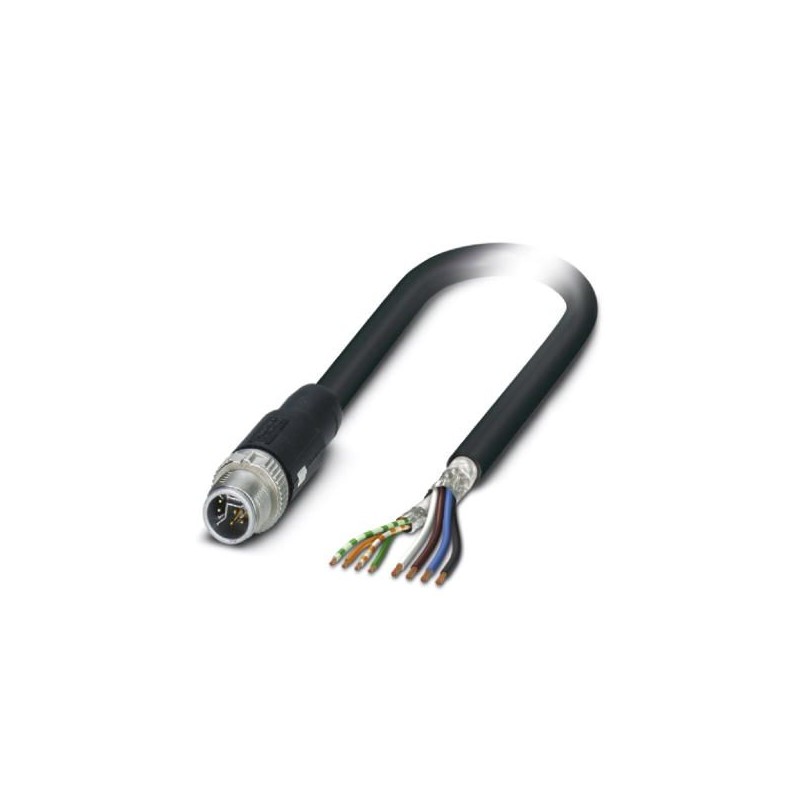

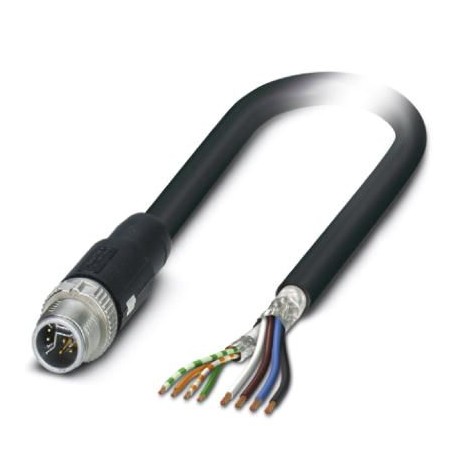

Câble hybride
Home > PHOENIX_CONTACT
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1402445 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 323 (PC-2011) |
GTIN | 4046356616027 |
Poids par pièce (hors emballage) | 0,908 KGM |
Numéro du tarif douanier | 85444210 |
Pays d'origine | DE (Allemagne) |
Courant de référence à 40 ℃ | 6 A (Alimentation) |
---|---|
0,5 A (Données) | |
Tension de référence | 30 V (Puissance et données) |
Nombre de pôles | 8 |
Type de signal/catégorie | Ethernet hybride CAT5 (CEI 11801), 100 Mbit/s |
Degré de pollution | 2 |
Type tête | Connecteur droite M12 SPEEDCONNEC / IP67 |
---|---|
Nombre de pôles (modèle d'enfichage) | 8 (4+4) |
Détrompage | Y (Hybride) |
Coloris | noir |
Matériel (composants) | CuZn (Contact) |
Ni/Au (Surface des contacts) | |
PP (Caractéristiques des porte-contacts) | |
PA (Alimentation des porte-contacts) | |
TPU, ignifuge, autoextinguible (Surface de prise) | |
Zinc moulé sous pression, nickelé (Raccordement vissé) | |
Blindé | oui |
Résistance d'isolement | ≥ 100 MΩ |
Cycles d'enfichage | ≥ 100 |
Couple de serrage | 0,4 Nm |
Température ambiante (fonctionnement) | -25 °C ... 90 °C |
Type tête | extrémité libre |
---|---|
Nombre de pôles (modèle d'enfichage) | 8 |
Blindé | oui |
Type de câble | Hybride Ethernet |
---|---|
Type de câble (symbole) | 94H |
Style UL AWM | 20963 (80 °C / 30 V) |
Type de signal/catégorie | Ethernet hybride CAT5 (CEI 11801), 100 Mbit/s |
Structure de câble | 1x4xAWG26+1x4xAWG20 |
Section du conducteur | 4x 0,15 mm² (Données) |
4x 0,6 mm² (Alimentation) | |
AWG ligne de signaux | 26 |
AWG alimentation en tension | 20 |
Structure du conducteur ligne de signal | 19x 0,10 mm |
Structure du conducteur alimentation en tension | 19x 0,20 mm |
Diamètre du fil avec isolant | 1,05 mm (Données) |
1,4 mm (Alimentation) | |
Coloris des fils | blanc/orange, orange, blanc/vert, vert, blanc, bleu, marron, noir |
Câblage total | 1 quarte en étoile et 4 fils avec 2 masses de remplissage |
Blindage | Tresse en fils de cuivre étamé |
Revêtement optique de blindage | 85 % |
Gaine extérieure, coloris | noir RAL 9005 |
Diamètre extérieur du câble D | 7,6 mm ±0,2 mm |
Rayon de courbure minimum, position fixe | 5 x D |
Rayon de courbure minimum, position flexible | 10 x D |
Nombre de cycles de flexion | 2000000 |
Rayon de courbure minimum, utilisation de chaînes porte-câbles | 10 x D |
Course | 4,5 m |
Vitesse de déplacement | 3 m/s |
Accélération | 3 m/s² |
Résistance à la traction GRP | 70 N (Selon DIN EN 50565-1 pour pose flexible) |
240 N (Selon DIN EN 50565-1 pour pose fixe) | |
Poids du câble | 87 kg/km |
Gaine extérieure, matériau | PUR |
Matériau Isolant du fil | PP (Données) |
PP (Alimentation) | |
Matériau conducteur | Cordon Cu nu |
Résistance d'isolement | ≥ 5 GΩ*km |
Résistance de boucle | ≤ 280,00 Ω/km (Données) |
≤ 34,60 Ω/km (Alimentation) | |
Capacité en service | nom. 50 nF (par kilomètre) |
Impédance d'onde | 100 Ω ±15 Ω (4 MHz ... 100 MHz) |
Affaiblissement paradiaphonique (NEXT) | 56,3 dB (pour 4 MHz) |
50,3 dB (pour 10 MHz) | |
47,2 dB (pour 16 MHz) | |
45,8 dB (pour 20 MHz) | |
42,9 dB (pour 31,25 MHz) | |
38,4 dB (pour 62,5 MHz) | |
35,3 dB (pour 100 MHz) | |
Atténuation | 6 dB (pour 4 MHz) |
9,5 dB (pour 10 MHz) | |
12,1 dB (pour 16 MHz) | |
13,5 dB (pour 20 MHz) | |
17,1 dB (pour 31,25 MHz) | |
24,8 dB (pour 62,5 MHz) | |
32 dB (pour 100 MHz) | |
Effet d'écran | ≥ 80 dB (30 MHz ... 125 MHz) |
Impédance différentielle | 100 Ω ±5 % (pour 100 MHz) |
Tension nominale câble | ≤ 50 V (Valeur de crête, par pour courants forts) |
Tension d'essai fil/fil | 1500 V (50 Hz, 1 min) |
Tension d'essai fil/blindage | 1500 V (50 Hz, 1 min) |
Propriétés particulières | exempt de substances néfastes à l'application d'enduits |
exempt de silicone | |
Résistance à la propagation des flammes | selon UL 1581, section 1061 |
Absence d'halogène | selon CEI 60754 |
selon DIN VDE 0472 partie 815 | |
Résistance à l'huile | selon CEI 60811-2-1 |
selon VDE 0282 chapitre 10 | |
Résistance spéciale | Non adhésif |
Température ambiante (fonctionnement) | -40 °C ... 90 °C (câble, pose fixe) |
-30 °C ... 70 °C (câble, pose souple) |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Titre: | Taille: | Type: |
---|---|---|
PHOENIX CONTACT-1402445-VS-M12MS-94H-HYB/10,0 SCO | 164 Kbytes |
