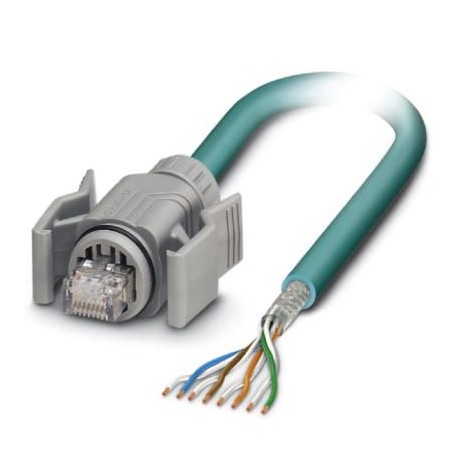

VS-IP67-OE-94C-LI/2,0 1412671 PHOENIX CONTACT Câble Ethernet préconfectionné, blindé, à 4 paires, AWG 26 com..
VS-IP67-OE-94C-LI/2,0
1412671
PHOENIX_CONTACT

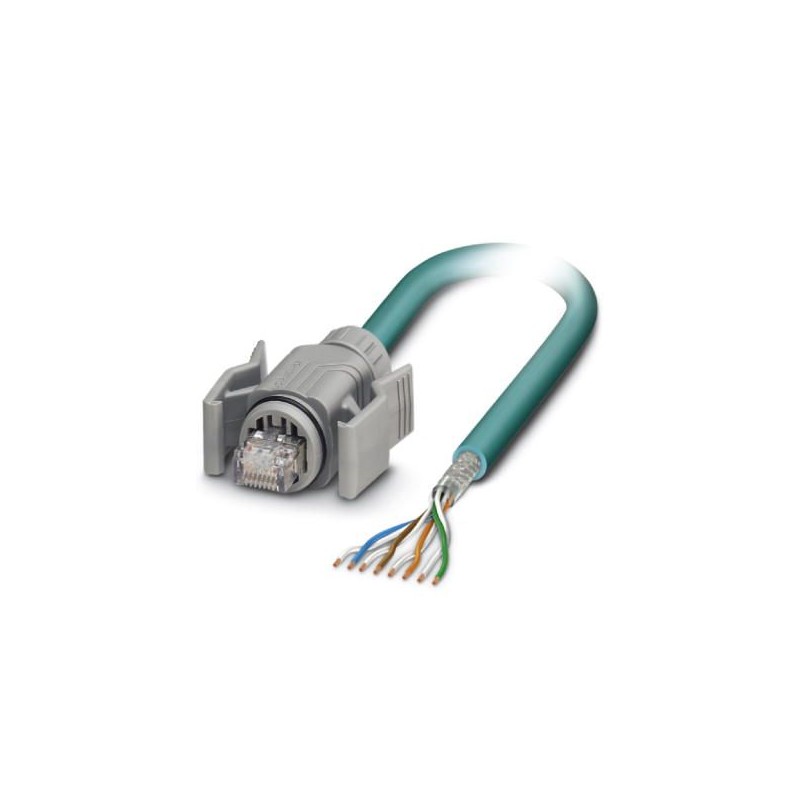

Câble Ethernet préconfectionné, blindé, à 4 paires, AWG 26 compatible avec les chaînes porte-câbles (19 fils), RAL 5021 (bleu d'eau), connecteur mâle RJ45/IP67, gris sur extrémité non terminée, Line, longueur 2 m
Connexion des appareils décentralisés
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Cotes
| Longueur du câble | 2 m |
|---|
Conditions d'environnement
| Indice de protection | IP67 |
|---|
Autres caractéristiques
| Nombre de pôles | 8 |
|---|---|
| Type de signal/catégorie | Ethernet CAT5 |
| Degré de pollution | 2 |
Valeurs caractéristiques tête 1
| Type tête | Connecteur droite RJ45 / IP67 |
|---|---|
| Nombre de pôles (modèle d'enfichage) | 8 |
Valeurs caractéristiques tête 2
| Type tête | extrémité libre |
|---|---|
| Nombre de pôles (modèle d'enfichage) | 8 |
Câble
| Type de câble | Chaîne porte-câbles Ethernet CAT5 |
|---|---|
| Type de câble (symbole) | 94C |
| Style UL AWM | 20963 (80 °C / 30 V) |
| Type de signal/catégorie | Ethernet CAT5 (CEI 11801), 1 Gbit/s |
| Structure de câble | 4x2xAWG26/19; S/UTP |
| Section du conducteur | 4x 2x 0,14 mm² |
| AWG ligne de signaux | 26 |
| Structure du conducteur ligne de signal | 19x 0,10 mm |
| Diamètre du fil avec isolant | 1 mm |
| Coloris des fils | blanc/bleu-bleu, blanc/orange-orange, blanc/vert-vert, blanc/brun-brun |
| Câblage par paire | 2 fils par paire |
| Câblage total | 4 paires et 4 masses de remplissage en direction de l'âme |
| Blindage | Tresse en fils de cuivre étamé |
| Revêtement optique de blindage | 90 % |
| Gaine extérieure, coloris | bleu lagon RAL 5021 |
| Épaisseur gaine extérieure | 0,85 mm |
| Diamètre extérieur du câble D | 6,9 mm +0,1 mm - 0,2 mm |
| Rayon de courbure minimum, position fixe | 4 x D |
| Rayon de courbure minimum, position flexible | 8 x D |
| Nombre de cycles de flexion | 5000000 |
| Rayon de courbure minimum, utilisation de chaînes porte-câbles | 7,5 x D |
| Vitesse de déplacement | 3 m/s |
| Accélération | 5 m/s² |
| Résistance à la traction courte/permanente | ≤ 100 N |
| Poids du câble | 57 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PP |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | ≥ 500 MΩ*km |
| Résistance du conducteur | ≤ 290 Ω/km |
| Capacité de la ligne | env. 50 nF/km (pour 1 kHz) |
| Impédance d'onde | 100 Ω ±5 Ω (pour 100 MHz) |
| Durée du parcours du signal | 5,3 ns/m |
| Résistance de liaison | ≤ 100,00 mΩ/m (pour 10 MHz) |
| Tension nominale câble | ≤ 100 V |
| Tension d'essai fil/fil | 700 V (50 Hz, 1 min) |
| Tension d'essai fil/blindage | 700 V (50 Hz, 1 min) |
| Résistance à la propagation des flammes | selon CEI 60332-1-2 |
| Absence d'halogène | d'après IEC 60754-1 |
| Résistance à l'huile | selon EN 60811-2-1 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -20 °C ... 80 °C (câble, pose souple) | |
| Température ambiante (montage) | -20 °C ... 80 °C |
| Température ambiante (stockage/transport) | -20 °C ... 80 °C |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1412671-VS-IP67-OE-94C-LI/2,0 | 146 Kbytes |
|
