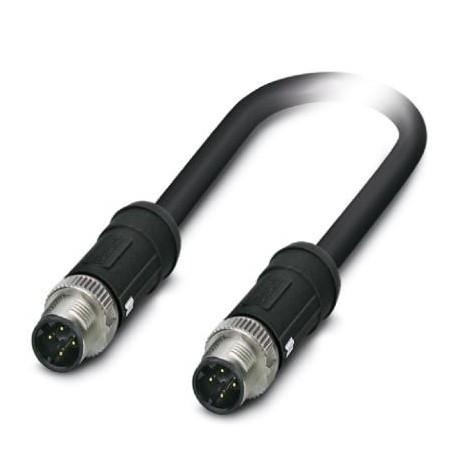

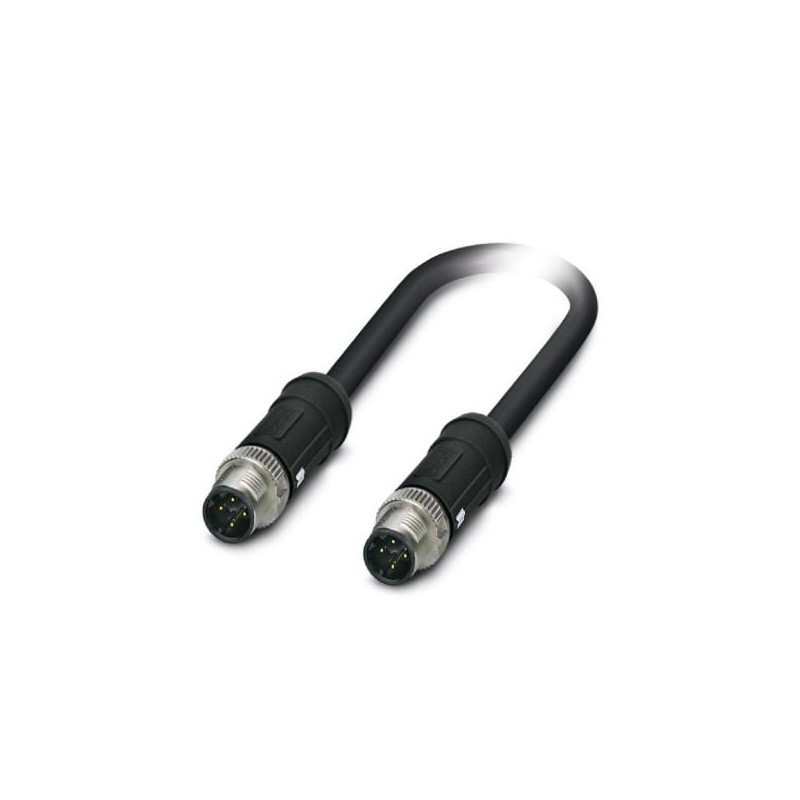

NBC-MSD/0,5-937/MSD SCO RAIL 1413059 PHOENIX CONTACT Câble de réseau
NBC-MSD/0,5-937/MSD SCO RAIL
1413059
PHOENIX_CONTACT
50
Câble de réseau
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1413059 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4046356982870 |
| Poids par pièce (hors emballage) | 0,062 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | PL (Pologne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (connecteur mâle / femelle) |
|---|
Caractéristiques générales
| Courant de référence à 40 ℃ | 4 A |
|---|---|
| Tension de référence | 48 V AC |
| 60 V DC | |
| Nombre de pôles | 4 |
| Type de signal/catégorie | PROFINET CAT5 (CEI 11801:2002) |
| PROFINET CAT5 (TIA 568B:2001) | |
| Ethernet CAT5 | |
| Ethernet CAT5 | |
| Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Matériau de contact | CuSn |
| Matériau de porte-contacts | PA 6.6 |
| Matériau de surface du contact | Ni/Au |
Valeurs caractéristiques tête 1
| Type tête | Connecteur droite M12 SPEEDCONNEC |
|---|---|
| Nombre de pôles (modèle d'enfichage) | 4 |
| Détrompage | D (Données) |
Valeurs caractéristiques tête 2
| Type tête | Connecteur droite M12 SPEEDCONNEC |
|---|---|
| Nombre de pôles (modèle d'enfichage) | 4 |
| Détrompage | D (Données) |
Normes et spécifications
| Désignation de la norme | Connecteur M12 |
|---|---|
| Normes/Prescriptions | CEI 61076-2-101 |
| Classe d'inflammabilité selon UL 94 | V0 |
Câble
| Type de câble | Applications ferroviaires PROFINET |
|---|---|
| Type de câble (symbole) | 937 |
| Type de signal/catégorie | PROFINET CAT5 (CEI 11801), 100 Mbit/s |
| EtherCAT®CAT5 (CEI 11801), 100 Mbit/s | |
| Structure de câble | 1x4xAWG22/7; SF/TQ |
| Section du conducteur | 4x 0,34 mm² |
| AWG ligne de signaux | 22 |
| Structure du conducteur ligne de signal | 7x 0,25 mm |
| Diamètre du fil avec isolant | env. 1,5 mm |
| Coloris des fils | blanc-bleu, orange-jaune |
| Câblage total | Quarte en étoile |
| Blindage | Film alu revêtu matériau plastique, tresse en fils de cuivre étamés |
| Gaine extérieure, coloris | noir RAL 9005 |
| Épaisseur gaine extérieure | env. 1 mm |
| Diamètre extérieur du câble D | 6,6 mm ±0,4 mm |
| Rayon de courbure minimum, position fixe | 6 x D |
| Poids du câble | 70 kg/km |
| Gaine extérieure, matériau | PE-X |
| Matériau Isolant du fil | PE moussé |
| Matériau conducteur | Cordon Cu argenté |
| Résistance du conducteur | ≤ 54,4 Ω/km |
| Capacité en service | ≤ 65 pF (fil-fil) |
| ≤ 100 pF (fil-blindage) | |
| Impédance d'onde | 100 Ω ±5 Ω (f = 100 MHz) |
| Affaiblissement paradiaphonique (NEXT) | 73 dB (pour 1 MHz) |
| 70 dB (pour 4 MHz) | |
| 65 dB (pour 10 MHz) | |
| 57 dB (pour 31,5 MHz) | |
| 52 dB (pour 62,5 MHz) | |
| 48 dB (pour 100 MHz) | |
| Télédiaphonie (FEXT) | 78 dB (pour 1 MHz) |
| 77 dB (pour 4 MHz) | |
| 70 dB (pour 10 MHz) | |
| 65 dB (pour 31,5 MHz) | |
| 56 dB (pour 62,5 MHz) | |
| 48 dB (pour 100 MHz) | |
| Atténuation | 2 dB (pour 1 MHz) |
| 4,4 dB (pour 4 MHz) | |
| 7,4 dB (pour 10 MHz) | |
| 14 dB (pour 31,5 MHz) | |
| 20 dB (pour 62,5 MHz) | |
| 26 dB (pour 100 MHz) | |
| Affaiblissement de régularité (RL) | 25 dB (pour 4 MHz) |
| 30 dB (pour 10 MHz) | |
| 30 dB (pour 31,5 MHz) | |
| 30 dB (pour 62,5 MHz) | |
| 28 dB (pour 100 MHz) | |
| Vitesse du signal | 75 c |
| Effet d'écran | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
| Résistance de liaison | 200,00 mΩ/m (f ≤ 30 MHz) |
| Tension nominale câble | 300 V AC |
| Tension d'essai câble | 2000 V AC (50 Hz, 5 minutes) |
| Protection incendie dans les véhicules ferroviaires | BS 6853 (Catégorie Ia, Ib, II) |
| GM/RT 2130 (Catégorie Ia, Ib, II) | |
| EN 45545 (Niveau de risque HL1 - HL3) | |
| DIN 5510 (Niveau de protection incendie 1, 2, 3, 4) | |
| NF F16-101 (Catégorie A1, A2, B) | |
| NF F16-101 (Classe C / F0) | |
| NFPA 130 | |
| UNI CEI 11170 (Niveau de risque LR1 - LR4) | |
| Résistance à la propagation des flammes | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| selon ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Absence d'halogène | selon EN 50267-2-1 |
| Résistance à l'huile | selon IRM 902, 72 h à 100 °C |
| Résistance spéciale | résistant aux carburants selon IRM 903, 168 h à 70 °C |
| Etanche aux fumées | BS 6853 D.8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| Corrosivité des gaz d'incendie | EN 50267-2-2 |
| Toxicité des gaz d'incendie | BS 6853 B.1 |
| EN 50305, 9.2 | |
| Température ambiante (fonctionnement) | -50 °C ... 90 °C (câble, pose fixe) |
| -40 °C ... 90 °C (câble, pose souple) | |
| Température ambiante (montage) | -25 °C ... 90 °C |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
