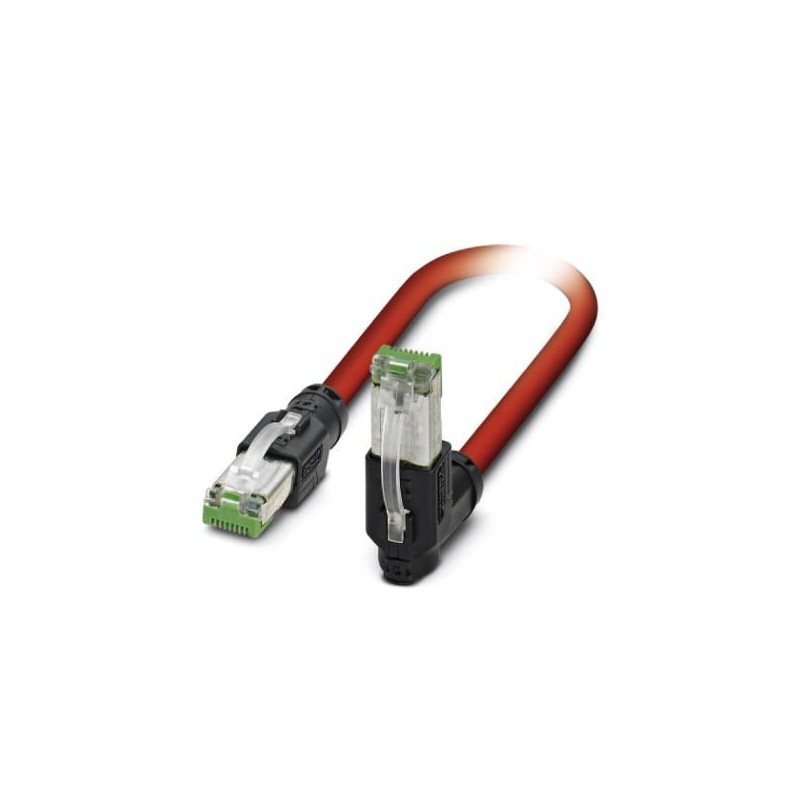

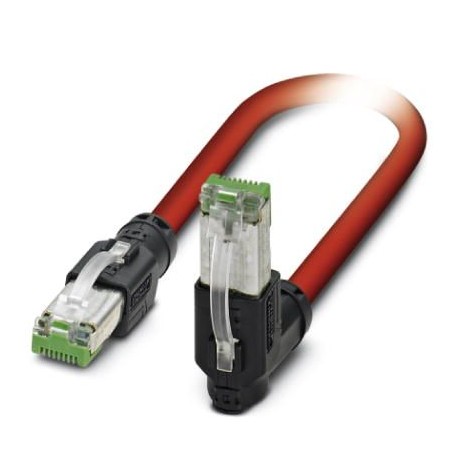

VS-PNRJ45-PNRJ45R-93K-0,3
1402511
PHOENIX_CONTACT
1
Câble de jonction
Installation de réseaux de communication > Câble de brassage cuivre
Connexion des appareils décentralisés
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1402511 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 321 (PC-2011) |
GTIN | 4046356622509 |
Poids par pièce (hors emballage) | 0,047 KGM |
Numéro du tarif douanier | 85444210 |
Pays d'origine | PL (Pologne) |
Coloris | noir |
---|---|
Matériel (composants) | CuSn (Contact) |
Ni/Au (Surface des contacts) | |
PA (Porte-contacts) | |
PA (Boîtiers) | |
Cycles d'enfichage | ≥ 750 |
Température ambiante (fonctionnement) | -25 °C ... 80 °C |
Coloris | noir |
---|---|
Matériel (composants) | CuSn (Contact) |
Ni/Au (Surface des contacts) | |
PA (Porte-contacts) | |
PA (Boîtiers) | |
Cycles d'enfichage | ≥ 750 |
Température ambiante (fonctionnement) | -25 °C ... 80 °C |
Type de câble | Sercos III |
---|---|
Type de câble (symbole) | 93K |
Style UL AWM | 21694 (60 °C / 600 V) |
Type de signal/catégorie | Sercos CAT5 (CEI 11801), 100 Mbit/s |
Structure de câble | 1x4xAWG22/7; SF/TQ |
Section du conducteur | 4x 0,34 mm² |
AWG ligne de signaux | 22 |
Structure du conducteur ligne de signal | 7x 0,25 mm |
Diamètre du fil avec isolant | env. 1,55 mm |
Coloris des fils | blanc, jaune, bleu, orange |
Type de blindage de paire | Feuille en polyester recouverte d'alu |
Câblage total | Quarte en étoile |
Blindage | Tresse en fils de cuivre étamé |
Gaine extérieure, coloris | rouge signalisation RAL 3020 |
Épaisseur gaine extérieure | env. 0,9 mm |
Diamètre extérieur du câble D | 6,5 mm ±0,2 mm |
Rayon de courbure minimum, position fixe | 3 x D |
Rayon de courbure minimum, position flexible | 7 x D |
Poids du câble | 68 kg/km |
Gaine extérieure, matériau | PVC |
Matériau gaine intérieure | PVC |
Matériau Isolant du fil | PE |
Matériau conducteur | Cordon Cu étamé |
Résistance d'isolement | ≥ 0,5 GΩ*km |
Résistance du conducteur | ≤ 120 Ω/km |
Impédance d'onde | 100 Ω ±15 Ω (pour 100 MHz) |
Durée du parcours du signal | 5,3 ns/m |
Résistance de liaison | ≤ 20,00 mΩ/m (à 10 Hz) |
Tension nominale câble | 600 V |
Tension d'essai fil/fil | 2000 V (50 Hz, 1 min) |
Tension d'essai fil/blindage | 2000 V (50 Hz, 1 min) |
Résistance à la propagation des flammes | selon UL 1685 (CSA FT 4) |
Résistance à l'huile | particulièrement résistant à l'huile |
Résistance spéciale | résistant aux UV selon UL 1581, section 1200 |
Température ambiante (fonctionnement) | -40 °C ... 70 °C (câble, pose fixe) |
-40 °C ... 70 °C (câble, pose souple) | |
Température ambiante (montage) | -20 °C ... 60 °C |
Température ambiante (stockage/transport) | -50 °C ... 70 °C |
China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
---|---|
Aucune substance dangereuse dépassant les valeurs seuils ; |
