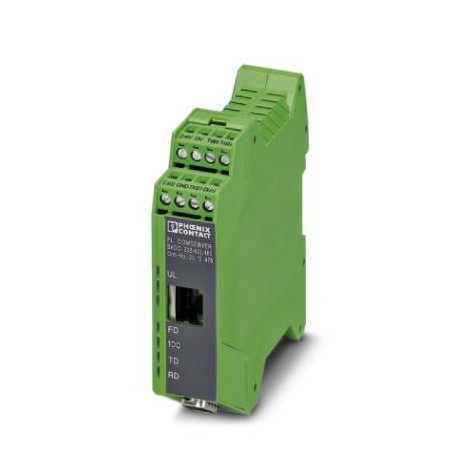

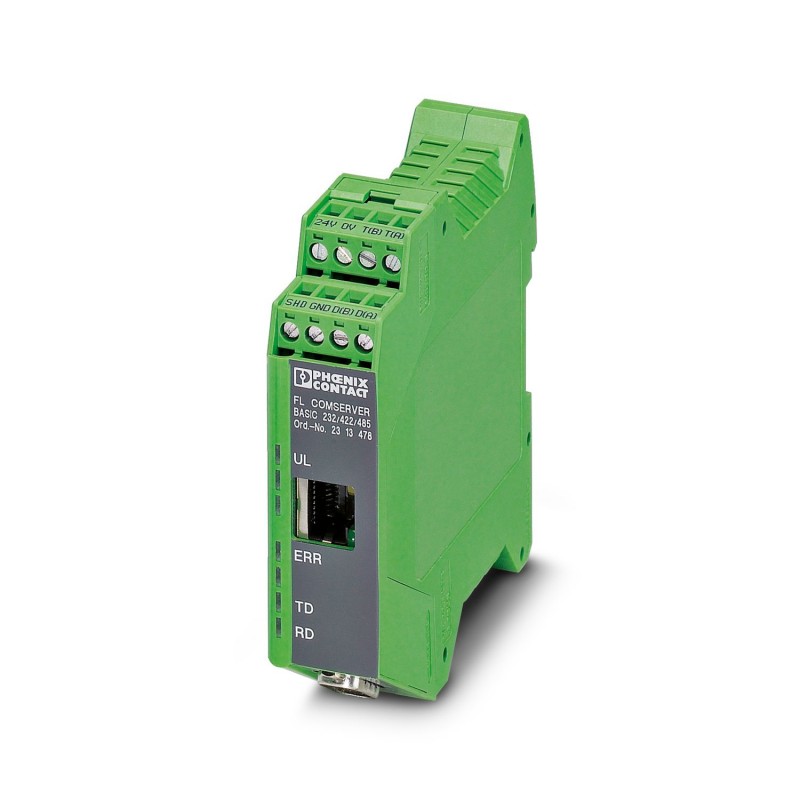

FL COMSERVER BASIC 232/422/485 2313478 PHOENIX CONTACT Convertisseur d'interface
FL COMSERVER BASIC 232/422/485
2313478
PHOENIX_CONTACT
Convertisseur d'interface
Sécurité et communications
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2313478 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 341 (C-6-2017) |
| GTIN | 4046356451314 |
| Poids par pièce (hors emballage) | 0,180 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| -20 °C ... 60 °C (selon homologation UL) | |
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 95 % (pas de condensation) |
| Altitude | 5000 m (Restriction : voir déclaration du fabricant) |
| Indice de protection | IP20 |
| Immunité | EN 61000-6-2:2005 |
Généralités
| Isolation galvanique | DIN EN 50178 (VCC // Ethernet // série) |
|---|---|
| Tension d'essai Interface de données/Interface de données | 1,5 kVeff(50 Hz, 1 min) |
| Tension d'essai interface de données/alimentation | 1,5 kVeff |
| 1,5 kVeff(50 Hz, 1 min) | |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Emission | EN 61000-6-4 |
| Poids net | 180,3 g |
| Matériau du boîtier | PA 6.6-FR |
| Coloris | vert |
| MTBF | 666 Années (Telcordia-Standard, température 25 °C, cycle de travail 21% (5 jours par semaine, 8 heures par jour)) |
| 179 Années (Telcordia-Standard, température 40 ℃, cycle de travail 34,25 % (5 jours par semaine, 12 heures par jour)) | |
| MTTF | 2001 Années (SN 29500 Standard, température 25 °C, cycle de travail 21 % (5 jours/semaine, 8 heures/jour)) |
| 870 Années (SN 29500 Standard, température 40 °C, cycle de travail 34,25 % (5 jours/semaine, 12 heures/jour)) | |
| 355 Années (SN 29500 Standard, température 40 °C, cycle de travail 100 % (7 jours/semaine, 24 heures/jour)) | |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X (Tenir compte des instructions d'installation particulières contenues dans la documentation.) |
| UL, USA | Classe I, zone 2, AEx nA IIC T5 |
| UL, USA/Canada | 508 Listed |
| Class I, Div. 2, Groups A, B, C, D | |
| UL, Canada | Classe I, zone 2, Ex nA IIC T5 Gc X |
Alimentation
| Tension nominale d'alimentation | 24 V AC/DC ±20 % (via bloc de jonction à vis enfichable MINICONNEC) |
|---|---|
| 24 V DC ±5 % (alternative ou redondante, par contact sur le bus fond de panier et alimentation système) | |
| Plage de tension d'alimentation | 19,2 V AC/DC ... 28,8 V AC/DC (via bloc de jonction à vis enfichable MINICONNEC) |
| 22,8 V DC ... 25,2 V DC (alternative ou redondante, par contact sur le bus fond de panier et alimentation système) | |
| Courant absorbé typique | 100 mA (24 V DC) |
Interface série
| Interface 1 | Interface Ethernet, 10/100Base-T(X) selon IEEE 802.3u |
|---|---|
| Interface | Ethernet |
| Nombre de ports | 1 |
| Type de raccordement | Connecteur femelle RJ45, blindé |
| Distance de transmission | ≤ 100 m (paire torsadée blindée) |
| Protocoles supportés | TCP/IP, UDP |
| Protocoles auxiliaires | ARP, DHCP, BOOTP, SNMP, RIP, RARP, HTTP, TFTP, ICMP |
| Débit série | 10 / 100 Mbits/s, avec auto-négociation |
| Interface 2 | Interface RS-232, selon ITU-T V.28, EIA/TIA-232, DIN 66259-1 |
| Interface | RS-232 |
| Type de raccordement | Connecteur mâle D-SUB 9 |
| Format de données/détrompage | UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity |
| Distance de transmission | 15 m |
| Brochage | Commutation DTE/DCE grâce à la gestion via le Web |
| Contrôle du flux de données / protocoles | Handshake logiciel Xon/Xoff ou Handshake matériel RTS/CTS |
| Débit série | 0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4 kbit/s |
| Interface 3 | Interface RS-422, selon UIT-T V.11, EIA/TIA-422, DIN 66348-1 |
| Interface | RS-422 |
| Type de raccordement | Raccordement par connecteurs MINICONNEC à sortie vissée |
| Format de données/détrompage | UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity |
| Distance de transmission | ≤ 1200 m |
| Résistance terminale | 390 Ω (configurables) |
| 180 Ω | |
| 390 Ω | |
| Contrôle du flux de données / protocoles | Auto-contrôlée |
| Débit série | 0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 kbit/s |
| Interface 4 | Interface RS-485, selon EIA/TIA-485, DIN 66259-4/RS-485, 2 fils |
| Interface | RS-485 |
| Type de raccordement | Raccordement par connecteurs MINICONNEC à sortie vissée |
| Format de données/détrompage | UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity |
| Résistance terminale | 390 Ω (configurables) |
| 180 Ω | |
| 390 Ω | |
| Contrôle du flux de données / protocoles | Auto-contrôlée |
| Débit série | 0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 kbit/s |
Fonction
| Web-based Management (gestion basée sur le web) | oui |
|---|---|
| Management | Gestion basée sur le web, SNMP, accès d'urgence par Telnet et série |
| Indicateurs d'état et de diagnostic | LED : UL (tension logique), TD + RD (échange de données série), FD (duplex intégral), 100 (fonctionnement 100 MBit/s), Link (Ethernet), Activity (Ethernet), ERR (erreur) |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Type de contrôle | Chute libre selon CEI 60068-2-32 |
| Résultat du contrôle | 1 m |
| Type de contrôle | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 |
| Résultat du contrôle | 5g, 10 ... 150 Hz, 2,5 h en direction XYZ |
| Type de contrôle | Chocs selon EN 60068-2-27/CEI 60068-2-27 |
| Résultat du contrôle | 15g, durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale |
| Type de contrôle | Chocs selon EN 60068-2-27/CEI 60068-2-27 |
| Résultat du contrôle | 30g, durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale |
| Emission | EN 61000-6-4 |
| Immunité | EN 61000-6-2:2005 |
| Exempt de substances néfastes à l'application d'enduits | selon la norme centrale VW-Audi-Seat P-VW 3.10.7 57 65 0 |
| Normes/Prescriptions | EN 50121-4 |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA | Classe I, zone 2, AEx nA IIC T5 |
| UL, USA/Canada | 508 Listed |
| Class I, Div. 2, Groups A, B, C, D | |
| UL, Canada | Classe I, zone 2, Ex nA IIC T5 Gc X |
| Test aux gaz nocifs | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 10.0.119179290eCl@ss 4.027250504eCl@ss 4.127250504eCl@ss 5.027250504eCl@ss 5.127250500eCl@ss 6.019179200eCl@ss 7.019179290eCl@ss 8.019179290eCl@ss 9.019179290
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2313478-FL COMSERVER BASIC 232/422/485 | 206 Kbytes |
|
