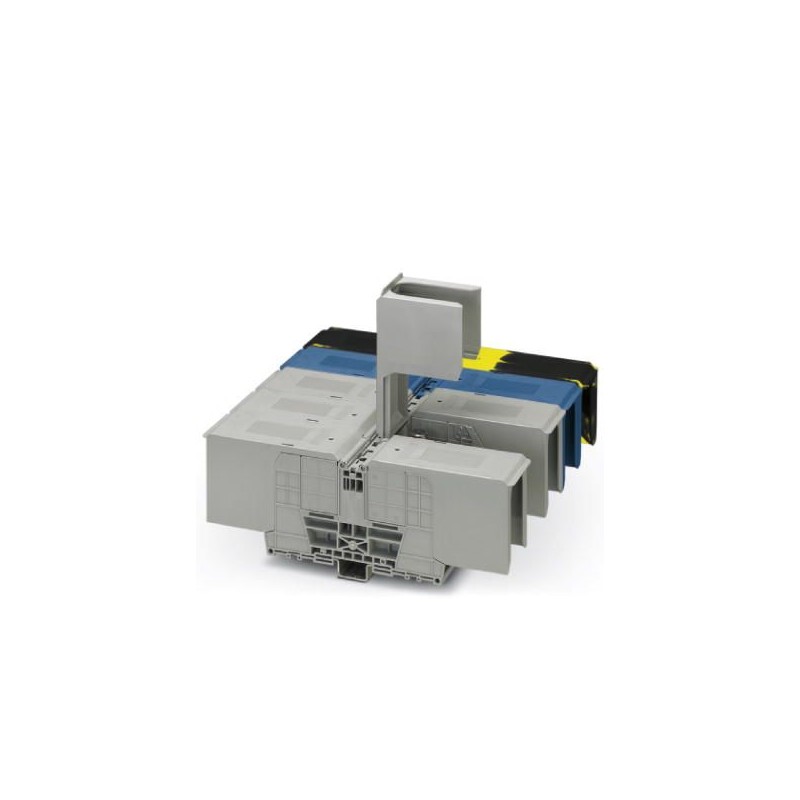

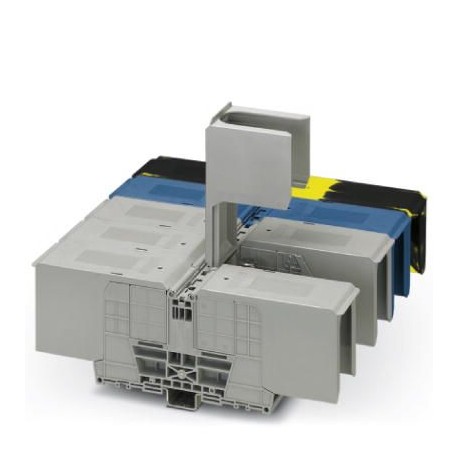

RBO 16-3L/N/FE-HC 3076196 PHOENIX CONTACT BJ à tige filetée, Mode de raccordement: Raccordement par tige fil.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

RBO 16-3L/N/FE-HC 3076196 PHOENIX CONTACT BJ à tige filetée, Mode de raccordement: Raccordement par tige fil..

RBO 16-3L/N/FE-HC

3076196

PHOENIX_CONTACT

BJ à tige filetée, Mode de raccordement: Raccordement par tige filetée, Nombre de pôles: 5, section :25 mm²

Plus de détails


Connectivité armoires industrielles

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Généralités

Nombre d'étages1
Nombre de connexions10
Section nominale300 mm²
Colorisgris/bleu/noir-jaune
Matériau isolantPA
Classe d'inflammabilité selon UL 94V0

Généralités

Tension de choc assignée8 kV
Degré de pollution3
Catégorie de surtensionIII
Groupe d'isolantI
Connexion selon la normeCEI 60947-7-1
Courant de charge maximal520 A (pour une section de conducteur de 300 mm²)
Intensité nominale IN520 A
Tension nominale UN1500 V
Paroi latérale ouvertenein
Nombre de pôles5

Dimensions

Largeur274 mm
Longueur283,5 mm
Hauteur NS 35/7,596,8 mm
Hauteur NS 35/15104,3 mm

Caractéristiques de raccordement

RemarqueBoulon de raccordement
Mode de raccordementRaccordement par tige filetée
Connexion selon la normeCEI 60947-7-1
Section de conducteur rigide min.25 mm²
Section de conducteur rigide max.300 mm²
Section du conducteur AWG min.4
Section du conducteur AWG max.600
Section de conducteur souple min.25 mm²
Section de conducteur souple max.300 mm²
Section de conducteur souple AWG min.4
Section de conducteur AWG souple max.600
Raccordement par cosse conforme à la normeDIN 46 234
Section de raccordement par cosse min.25 mm²
Section de raccordement par cosse max.240 mm²
Diamètre de l'œil17 mm
Largeur38 mm
Diamètre des boulons16 mm
Filetage visM16
Couple de serrage min.25 Nm
Couple de serrage max.35 Nm
Raccordement par cosse conforme à la normeDIN 46235
Section de raccordement par cosse min.50 mm²
Section de raccordement par cosse max.300 mm²
Diamètre de l'œil17 mm
Largeur48 mm
Diamètre des boulons16 mm
Filetage visM16
Couple de serrage min.25 Nm
Couple de serrage max.35 Nm
Filetage visM16
Couple de serrage min.25 Nm
Couple de serrage max.35 Nm
