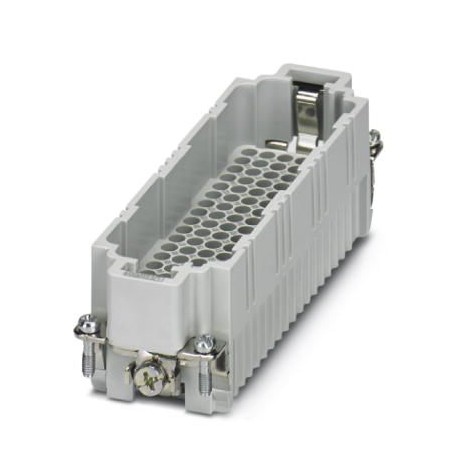

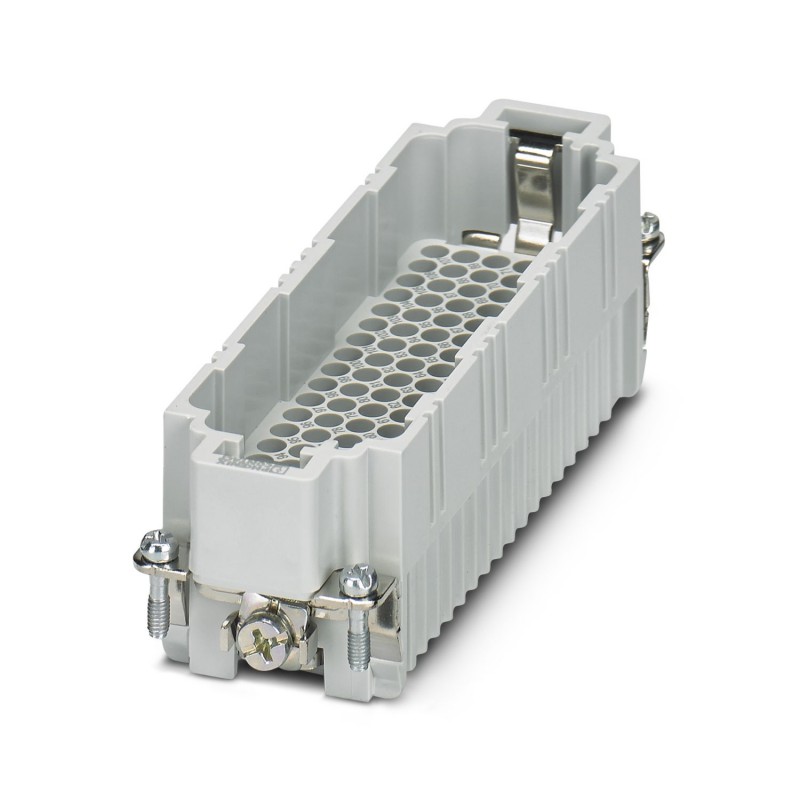

HC-DD108-I-CT-M-216
1584127
PHOENIX_CONTACT
1
Eléments de contact
Connecteurs > Bloc de contacts
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1584127 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 533 (C-2-2017) |
GTIN | 4046356133432 |
Poids par pièce (hors emballage) | 0,066 KGM |
Numéro du tarif douanier | 85389099 |
Pays d'origine | CN (Chine) |
Remarque | Pour boîtiers HEAVYCONNEC-ADVANCE et HEAVYCONNEC de type B24, contacts à sertir CK1,6-ED (contacts à sertir non compris dans la livraison). Les raccords enfichables ne doivent être manipulés que hors charge/tension. |
---|---|
Mode de raccordement | Raccordement serti |
Degré de pollution | 3 |
Catégorie de surtension | III |
Nombre de pôles | 108+PE |
Cycles d'enfichage | ≥ 500 |
Taille | B24 |
Numérotation des contacts | 109 - 216 |
Section raccordable | 0,14 mm² ... 2,5 mm² |
Section raccordable AWG | 26 ... 14 |
Longueur de gaine à dénuder de chaque fil | 8 mm (0,14 ... 1,5 mm²) |
6 mm (2,5 mm²) | |
Conseils pour le montage | L'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé. |
Instruction pour le montage | Les connecteurs ne doivent être enfichés que hors charge/tension. |
Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris l'échauffement des contacts) |
---|
Matériau de contact | Alliage de cuivre |
---|---|
Matériau de surface du contact | Ag (alternative Au) |
Matériau de porte-contacts | PC |
Normes/prescriptions | PC: Sécurité incendie dans les véhicules ferroviaires - Ensembles d'exigences R22, R23 et R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
Tension de référence (III/3) | 250 V |
---|---|
Tension de choc assignée | 4 kV |
Courant de référence | 10 A |
Connexion selon la norme | CSA |
---|---|
Spécifications concernant l'exécution et les essais | DIN VDE 0627/86 |
DIN VDE 0110/02.79 | |
DIN VDE 0110-1/04.97 | |
CEI 60664-1, DIN CEI 60512 | |
CEI 60352 | |
Classe d'inflammabilité selon UL 94 | V0 |
China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
---|---|
Aucune substance dangereuse dépassant les valeurs seuils ; |
Titre: | Taille: | Type: |
---|---|---|
PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes | |
PHOENIX CONTACT-1584127-HC-DD108-I-CT-M-216 | 136 Kbytes |
