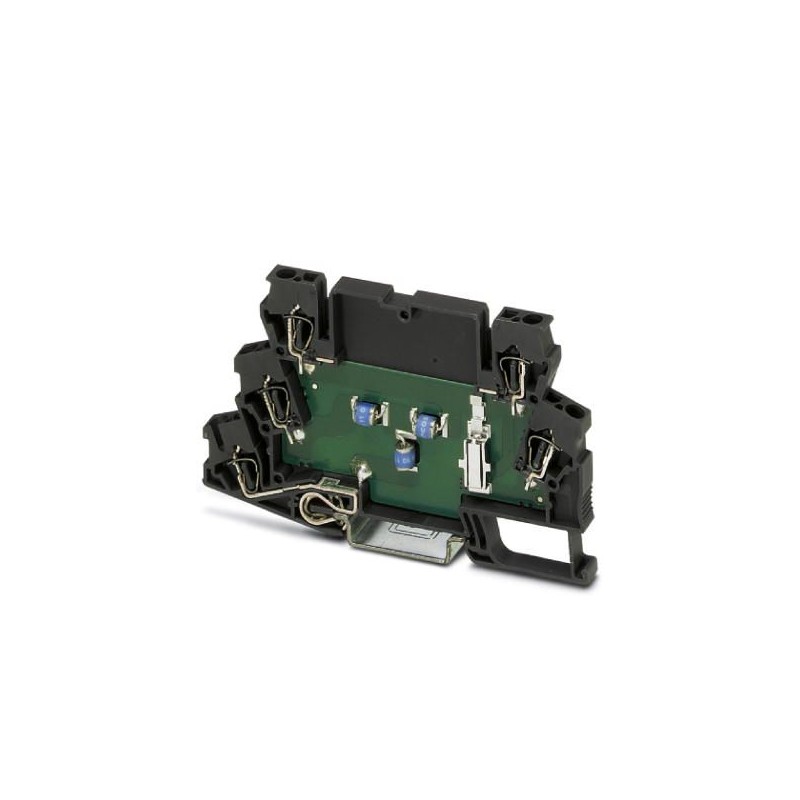

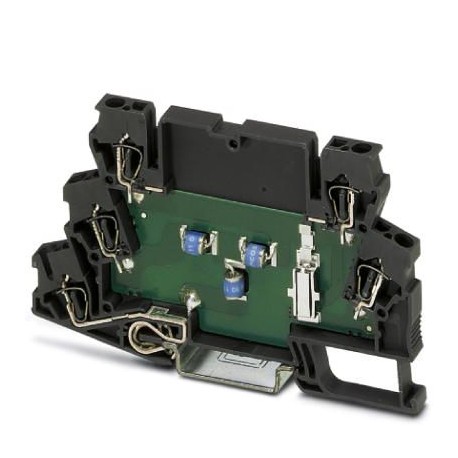

TT-ST-2-PE/S2-24DC 2801458 PHOENIX CONTACT Dispositif de protection antisurtension
TT-ST-2-PE/S2-24DC
2801458
PHOENIX_CONTACT
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2801458 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 97 (C-6-2015) |
| GTIN | 4046356769204 |
| Poids par pièce (hors emballage) | 0,026 KGM |
| Numéro du tarif douanier | 85365019 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 2000 m |
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PA 6.6 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | noir |
| Normes pour les lignes de fuite et distances dans l'air | CEI 60664-1 |
| Type de montage | Profilé : 35 mm |
| Type | Bloc de jonction à deux étages |
| Nombre de pôles | 2 |
| Sens de l'action | Line-Line & Line-Earth Ground |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Classe de protection VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tension nominale UN | 24 V DC |
| Tension permanente maximale UC | 30 V DC |
| 21 V AC | |
| Courant de référence | 6 A (40 °C) |
| Courant utile de service ICpour UC | ≤ 1 µA |
| Courant résidual IPE | ≤ 1 µA |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 300 A |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 5 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs | 500 A (par circuit) |
| Courant de décharge global Itotal(8/20) µs | 5 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 25 A |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 50 A |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 45 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 800 V |
| Limitation de la tension de sortie à (8/20)µs (fil-fil) | ≤ 50 V (pour 300 A) |
| Limitation de la tension de sortie à (8/20)µs (fil-terre) | ≤ 750 V (pour 500 A) |
| ≤ 1,25 kV (à 5 kA) | |
| Tension résiduelle pour In(fil-fil) | ≤ 50 V (pour 300 A) |
| Tension résiduelle pour In(fil-terre) | ≤ 750 V (pour 500 A) |
| ≤ 1,25 kV (à 5 kA) | |
| Tension résiduelle pour Ian (10/1000) µs (fil-fil) | ≤ 45 V (pour 25 A) |
| Tension résiduelle pour Ian (10/1000) µs (fil-terre) | ≤ 1,1 kV (pour 50 A) |
| Niveau de protection Up(fil-fil) | ≤ 50 V (C1 - 0,6 kV / 300 A) |
| ≤ 45 V (C3 - 25 A) | |
| ≤ 45 V (1 kV/μs) | |
| Niveau de protection Up(fil-terre) | ≤ 1,25 kV (C2 - 10 kV / 5 kA) |
| ≤ 1,1 kV (C3 - 50 A) | |
| ≤ 750 V (C1 - 1 kV / 500 A) | |
| ≤ 800 V (1 kV/μs) | |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Perte d'insertion aE, sym. | typ. 0,3 dB (330 kHz / 150 Ω) |
| typ. 0,3 dB (1,1 kHz / 50 Ω) | |
| Fréquence limite fg (3 dB), sym., dans le système 50 Ohm | typ. 3,3 MHz |
| Fréquence limite fg (3 dB), sym., dans le système 150 Ohm | typ. 1 MHz |
| Capacité (fil-fil) | ≤ 2 nF |
| Message protection antisurtension défectueuse | aucun |
| Protection max. en amont nécessaire | 6,3 A (T / CEI 60127-2/3) |
| Résistance aux courants de choc (fil-fil) | C1 - 0,6 kV / 300 A |
| C3 - 25 A | |
| Résistance aux courants de choc (fil-terre) | C2 - 10 kV/5 kA |
| D1 - 500 A | |
| C1 - 1 kV/500 A | |
| C3 - 50 A | |
| Heure de réinitialisation d'impulsion (fil-terre) | ≤ 700 ms, pour Ucet 10 A |
| Mode de défaillance en cas de surcharge (fil-fil) | Mode 2 |
Caractéristiques de raccordement
| Type de raccordement | Raccordement à ressort |
|---|---|
| Type de raccordement IN | A ressort |
| Type de raccordement OUT | A ressort |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
Connexion de l'équipotentialité
| Type de raccordement | Raccordement à ressort |
|---|---|
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 4 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
