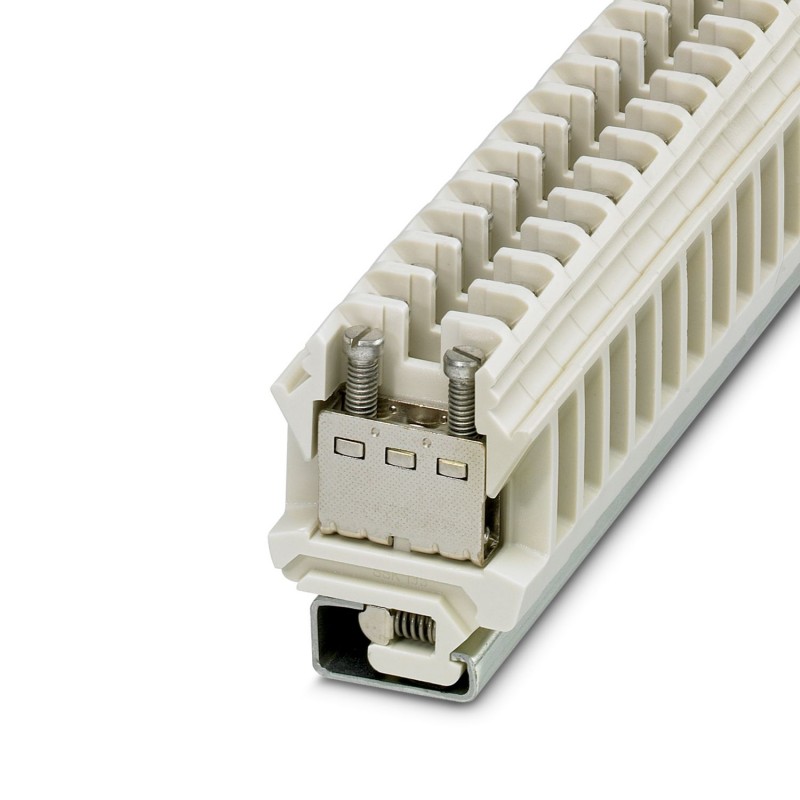

SSK 135 KER-EX 0505055 PHOENIX CONTACT Blocs de jonction simple
SSK 135 KER-EX
0505055
PHOENIX_CONTACT
10
Blocs de jonction simple
Blocs de jonction > Bloc de jonction traversant
Terminaux
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 0505055 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Page catalogue | Page 513 (C-1-2017) |
| GTIN | 4017918002596 |
| Poids par pièce (hors emballage) | 0,091 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Nombre d'étages | 1 |
|---|---|
| Nombre de connexions | 2 |
| Potentiels | 1 |
| Section nominale | 35 mm² |
| Coloris | ivoire |
| Matériau isolant | PA |
| Matériau | Céramique |
| Classe d'inflammabilité selon UL 94 | V0 |
| Courant de charge maximal | 125 A (pour une section de conducteur de 35 mm²) |
| Tension de choc assignée | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Puissance dissipée maximale en condition nominale | 4,06 W |
| Courant de charge maximal | 125 A (pour une section de conducteur de 35 mm²) |
| Intensité nominale IN | 101 A (pour une section de conducteur de 25 mm²) |
| Tension nominale UN | 800 V |
| Paroi latérale ouverte | oui |
| Spécific. contrôle protection contre contact | DIN EN 60529 (VDE 0470-1):2000-09 |
| Protection contre les risques de contact avec le dos de la main | garanti |
| Résultat de l'essai de tension de choc | Test réussi |
| Valeur de consigne essai de tension de choc | 9,8 kV |
| Résultat de l'essai de tension de tenue aux courants alternatifs | Test réussi |
| Val. cons. tension tenue courants altern. | 2 kV |
| Résultat du contrôle de la résistance mécanique des bornes (raccordement conducteur x5) | Test réussi |
| Résultat contrôle de courbure | Test réussi |
| Contrôle de courbure vitesse de rotation | 10 tr./min |
| Contrôle de courbure tours | 135 |
| Contrôle courbure section conducteur/poids | 1 mm² / 0,4 kg |
| 25 mm2/4,5 kg | |
| 35 mm2/6,8 kg | |
| Résultat contrôle de traction | Test réussi |
| Contrôle de traction section conducteur | 1 mm² |
| Valeur de consigne force de traction | 35 N |
| Contrôle de traction section conducteur | 25 mm² |
| Valeur de consigne force de traction | 135 N |
| Contrôle de traction section conducteur | 35 mm² |
| Valeur de consigne force de traction | 190 N |
| Résultat ajustement serré sur le support de fixation | Test réussi |
| Ajustement serré sur support de fixation | NS 32 |
| Valeur de consigne | 10 N |
| Résultat essai de chute de tension | Test réussi |
| Exigence chute de tension | ≤ 3,2 mV |
| Résultat essai d'échauffement | Test réussi |
| Résultat résistance aux courts-circuits | Test réussi |
| Contrôle résistance aux courts-circuits section conducteur | 25 mm² |
| Courant instantané | 3 kA |
| Contrôle résistance aux courts-circuits section conducteur | 35 mm² |
| Courant instantané | 4,2 kA |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 1000 °C |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur rigide min. | 1 mm² |
| Section de conducteur rigide max. | 35 mm² |
| Section du conducteur AWG min. | 18 |
| Section du conducteur AWG max. | 2 |
| Section de conducteur souple min. | 1 mm² |
| Section de conducteur souple max. | 25 mm² |
| Section de conducteur souple AWG min. | 18 |
| Section de conducteur AWG souple max. | 3 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,75 mm² |
| 25 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,75 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 16 mm² |
| 2 conducteurs rigides de même section min. | 0,75 mm² |
| 2 conducteurs rigides de même section max. | 10 mm² |
| 2 conducteurs souples de même section min. | 0,75 mm² |
| 2 conducteurs souples de même section max. | 10 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,75 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 10 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,75 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 10 mm² |
| Connexion selon la norme | CEI/EN 60079-7 |
| Section du conducteur AWG min. | 18 |
| Section du conducteur AWG max. | 2 |
| Longueur à dénuder | 16 mm |
| Gabarit | B7 |
| Filetage vis | M6 |
| Couple de serrage min. | 3,2 Nm |
| Couple de serrage max. | 3,7 Nm |
Normes et spécifications
| Connexion selon la norme | CEI 60947-7-1 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0 27141120 eCl@ss 4.1 27141120 eCl@ss 5.0 27141120 eCl@ss 5.1 27141100 eCl@ss 6.0 27141100 eCl@ss 7.0 27141120 eCl@ss 8.0 27141120 eCl@ss 9.0 27141120
UNSPSC 6.01 30211811 UNSPSC 7.0901 39121410 UNSPSC 11 39121410 UNSPSC 12.01 39121410 UNSPSC 13.2 39121410
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-0505055-SSK 135 KER-EX | 103 Kbytes |
|
