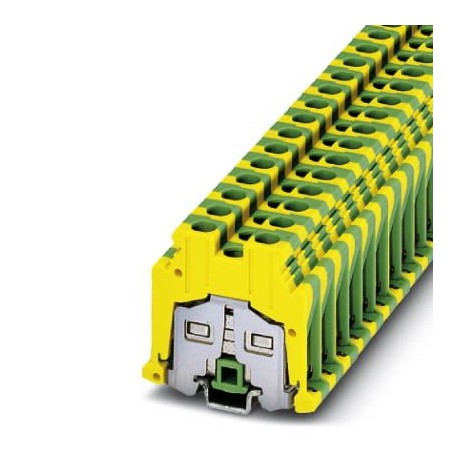

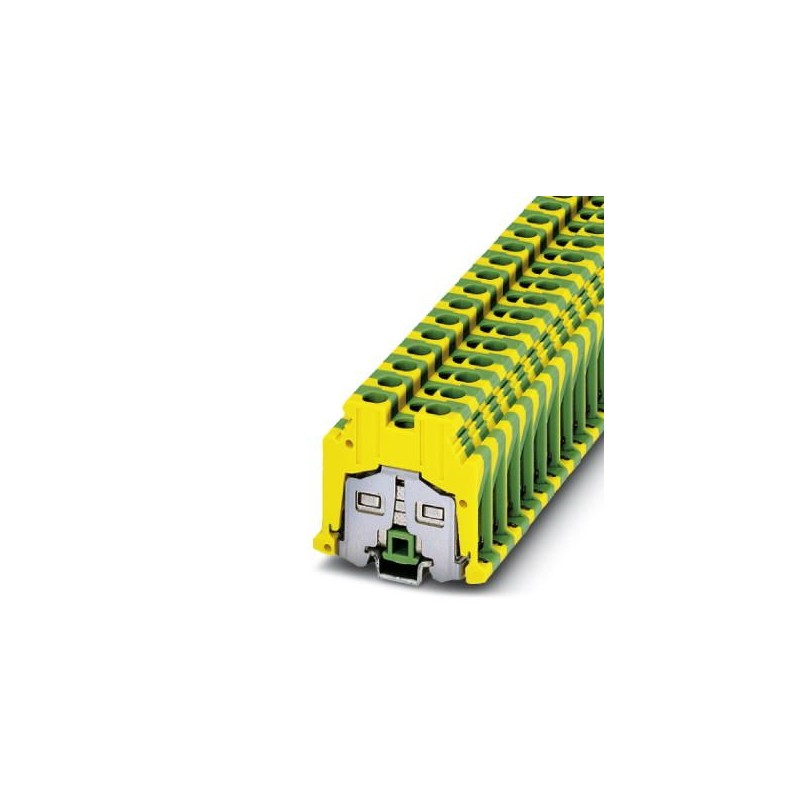

MSLKG 6 1410505 PHOENIX CONTACT Bloc de jonction pour conducteur de protection
MSLKG 6
1410505
PHOENIX_CONTACT
50
Bloc de jonction pour conducteur de protection
Blocs de jonction > Bloc de jonction de mise à la terre
Terminaux
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1410505 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Page catalogue | Page 529 (C-1-2017) |
| GTIN | 4017918021085 |
| Poids par pièce (hors emballage) | 0,017 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | PL (Pologne) |
Généralités
| Remarque | En cas de juxtaposition avec des blocs de jonction simples de même forme, une plaque de séparation doit être insérée si les tensions d'isolement sont > 250 V |
|---|---|
| Nombre d'étages | 1 |
| Nombre de connexions | 2 |
| Section nominale | 6 mm² |
| Coloris | vert/jaune |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V2 |
| Tension de choc assignée | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Puissance dissipée maximale en condition nominale | 1,31 W |
| Paroi latérale ouverte | non |
| Fixation de bloc de jonction | 1,5 Nm ... 1,8 Nm (Pied PE avec vis de fixation, M4) |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 125 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Caractéristiques de raccordement
| Remarque | Respecter l'intensité admissible des profilés. |
|---|---|
| Type de raccordement | Raccordement vissé |
| Connexion selon la norme | CEI 60947-7-2 |
| Section de conducteur rigide min. | 0,5 mm² |
| Section de conducteur rigide max. | 10 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 8 |
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 6 mm² |
| Section de conducteur souple AWG min. | 24 |
| Section de conducteur AWG souple max. | 10 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,5 mm² |
| 6 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,5 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 6 mm² |
| 2 conducteurs rigides de même section min. | 0,5 mm² |
| 2 conducteurs rigides de même section max. | 2,5 mm² |
| 2 conducteurs souples de même section min. | 0,2 mm² |
| 2 conducteurs souples de même section max. | 2,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 2,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 1,5 mm² |
| Connexion selon la norme | CEI/EN 60079-7 |
| Section de conducteur rigide min. | 0,5 mm² |
| Section de conducteur rigide max. | 10 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 8 |
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 6 mm² |
| Longueur à dénuder | 10 mm |
| Gabarit | A5 |
| Filetage vis | M4 |
| Couple de serrage min. | 1,5 Nm |
| Couple de serrage max. | 1,8 Nm |
Normes et spécifications
| Connexion selon la norme | CSA |
|---|---|
| CEI 60947-7-2 | |
| Classe d'inflammabilité selon UL 94 | V2 |
Environmental Product Compliance
| REACh SVHC | 4-Nonylphenol, ethoxylated |
|---|---|
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141141eCl@ss 8.027141141eCl@ss 9.027141141
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1410505-MSLKG 6 | 114 Kbytes |
|
