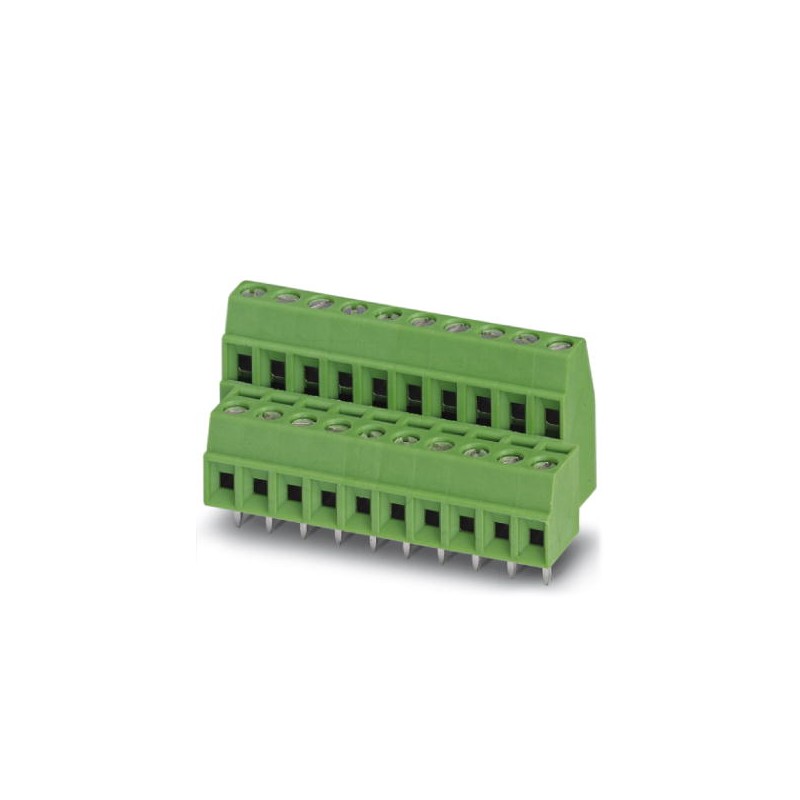

MKKDS 1/ 4-3,81 1708042 PHOENIX CONTACT BJ pour C.I., Intensité nominale: 8 A, Tension nominale: 200 V, Pas:..
MKKDS 1/ 4-3,81
1708042
PHOENIX_CONTACT
50
BJ pour C.I., Intensité nominale: 8 A, Tension nominale: 200 V, Pas: 3,81 mm, Nombre de pôles: 4, Mode de raccordement: Raccordement vissé avec bague, Montage: Soudage à la vague, Sens d'enfichage conducteur/circuit imprimé: 0 °, Coloris: vert
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Achetés habituellement ensemble
▲En savoir plus
▲Dimensions
| Longueur | 16,3 mm |
|---|---|
| Pas | 3,81 mm |
| Cote a | 11,43 mm |
| Hauteur de montage | 17 mm |
| Hauteur | 16,2 mm |
| Longueur du picot | 3,5 mm |
| Dimensions des picots | 0,5 x 0,9 mm |
| Diamètre de perçage | 1,1 mm |
Généralités
| Famille d'articles | MKKDS 1 |
|---|---|
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 2,5 kV |
| Tension de choc assignée (III/2) | 2,5 kV |
| Tension de choc assignée (II/2) | 2,5 kV |
| Tension de référence (III/3) | 160 V |
| Tension assignée (III/2) | 200 V |
| Tension assignée (II/2) | 400 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 8 A |
| Section nominale | 1 mm² |
| Courant de charge maximal | 10 A |
| Matériau isolant | PA |
| Broche à souder de surface | Sn |
| Classe d'inflammabilité selon UL 94 | V0 |
| Longueur à dénuder | 5 mm |
| Nombre de pôles | 4 |
| Filetage vis | M2 |
| Couple de serrage min. | 0,22 Nm |
| Couple de serrage max. | 0,25 Nm |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,14 mm² |
|---|---|
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,14 mm² |
| Section de conducteur souple max. | 1 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 0,5 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 0,5 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 16 |
| 2 conducteurs rigides de même section min. | 0,14 mm² |
| 2 conducteurs rigides de même section max. | 0,5 mm² |
| 2 conducteurs souples de même section min. | 0,14 mm² |
| 2 conducteurs souples de même section max. | 0,2 mm² |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1708042-MKKDS 1/ 4-3,81 | 151 Kbytes |
|
