Agrandir l'image

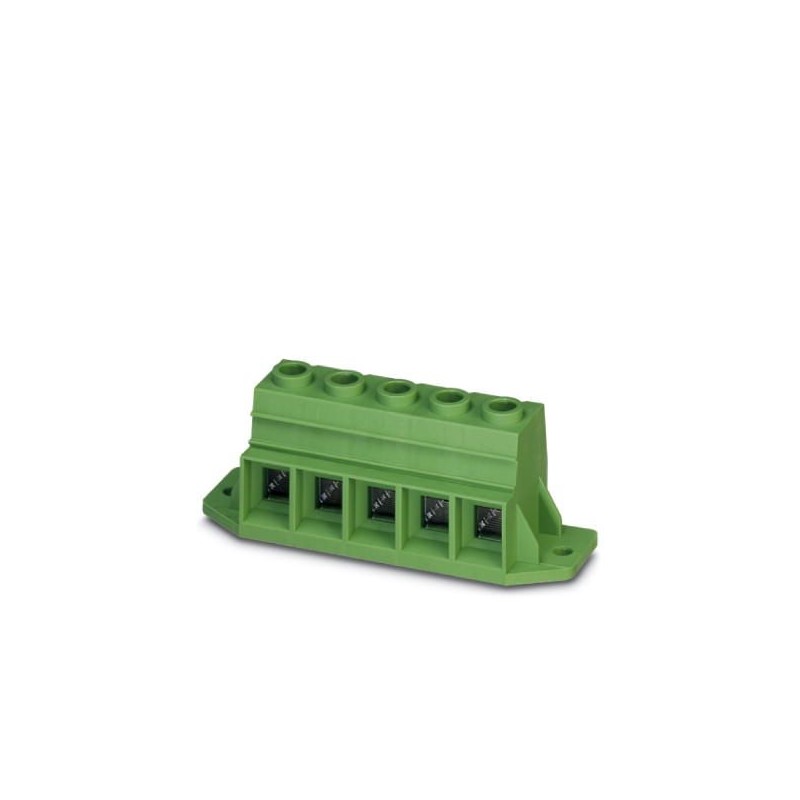

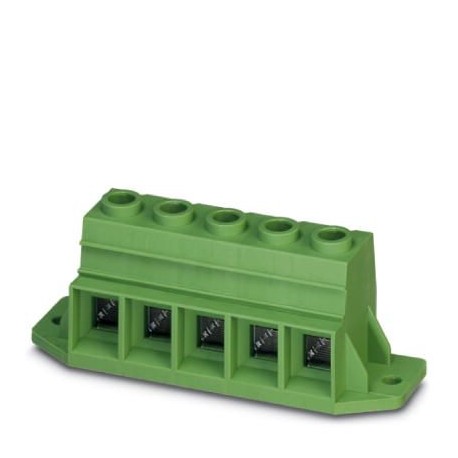

MKDSP 25/ 9-15,00-F 1932562 PHOENIX CONTACT Bloc de jonction C.I.
MKDSP 25/ 9-15,00-F
1932562
PHOENIX_CONTACT
10
Bloc de jonction C.I.
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1932562 |
|---|---|
| Unité de conditionnement | 25 pcs |
| Quantité minimum de commande | 25 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 455 (C-1-2013) |
| GTIN | 4017918902070 |
| Poids par pièce (hors emballage) | 0,192 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | SK (Slovaquie) |
Dimensions
| Longueur [ l ] | 31 mm |
|---|---|
| Pas | 15 mm |
| Cote a | 120 mm |
| Largeur [ w ] | 165 mm |
| Hauteur de montage | 39 mm |
| Hauteur [ h ] | 43,5 mm |
| Longueur de broche [P] | 4,5 mm |
| Ecartement des picots | 12,5 mm |
| Diamètre de perçage | 1,6 mm |
Généralités
| Famille d'articles | MKDSP 25/..-F |
|---|---|
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 8 kV |
| Tension de choc assignée (III/2) | 8 kV |
| Tension de choc assignée (II/2) | 8 kV |
| Tension de référence (III/3) | 1000 V |
| Tension assignée (III/2) | 1000 V |
| Tension assignée (II/2) | 1000 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 125 A |
| Section nominale | 35 mm² |
| Courant de charge maximal | 125 A |
| Matériau isolant | PA |
| Broche à souder de surface | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Gabarit | B7 |
| Longueur à dénuder | 18 mm |
| Nombre de pôles | 9 |
| Filetage vis | M5 |
| Couple de serrage min. | 2,5 Nm |
| Couple de serrage max. | 4,5 Nm |
| Remarque | Le couple de serrage pour section ≤ 25 mm² est de 2,5 Nm, pour section > 25 mm², il est de 4,5 Nm |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,5 mm² |
|---|---|
| Section de conducteur rigide max. | 35 mm² |
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 35 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 1 mm² |
| 35 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 1,5 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 35 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 2 |
| 2 conducteurs rigides de même section min. | 0,5 mm² |
| 2 conducteurs rigides de même section max. | 6 mm² |
| 2 conducteurs souples de même section min. | 0,5 mm² |
| 2 conducteurs souples de même section max. | 6 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 4 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 16 mm² |
Informations sur le conducteur en aluminium
| Forme du couple de section du câble | Section du câble:35 mm²; Couple:4,5 Nm; Forme du câble:rond, un fil, classe 1(re) |
|---|---|
| Section du câble:25 mm²; Couple:2,5 Nm; Forme du câble:rond, un fil, classe 1(re) | |
| Section du câble:16 mm²; Couple:2,5 Nm; Forme du câble:rond, un fil, classe 1(re) | |
| Spécification de contrôle | DIN VDE 0276-603 (VDE 0276-603):2010-03 |
| Remarque pour la préparation des conducteurs | Les mesures suivantes doivent être mises en oeuvre pour permettre une liaison sûre et durable du conducteur en aluminium : éliminer la couche d'oxyde sur l'extrémité dénudée du conducteur en aluminium avec une lame, et la plonger immédiatement dans de la vaseline neutre. Répéter ce traitement à chaque nouveau raccordement de conducteur. |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1932562-MKDSP 25/ 9-15,00-F | 163 Kbytes |
|
