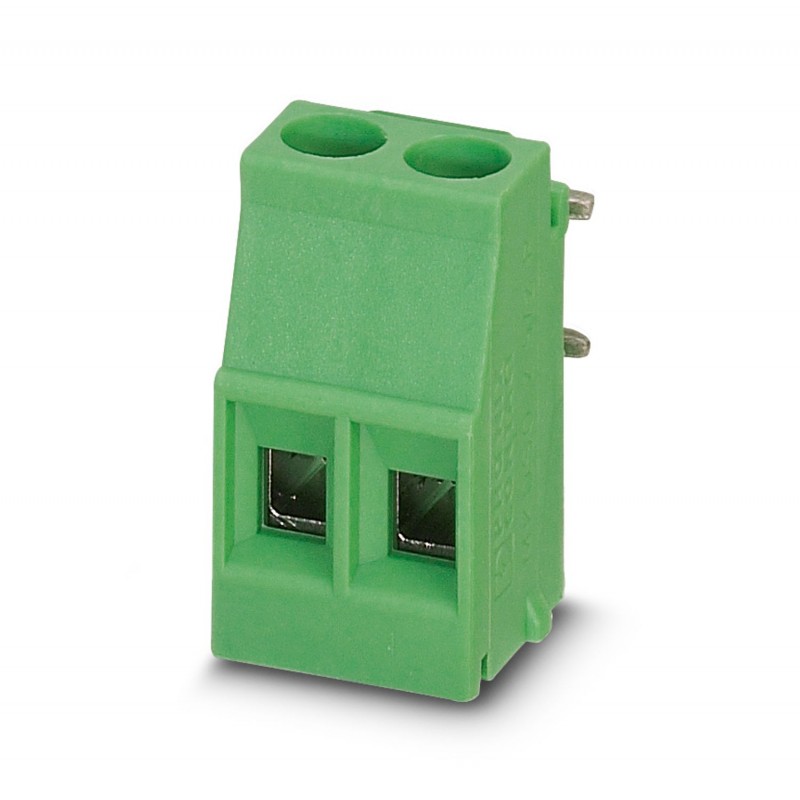

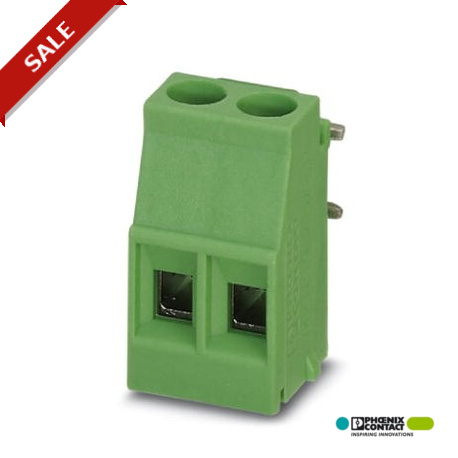

MKDSO 2,5/ 2-R 1707195 PHOENIX CONTACT BJ pour C.I., Intensité nominale: 24 A, Tension nominale: 400 V, Pas:..
MKDSO 2,5/ 2-R
1707195
PHOENIX_CONTACT
250
BJ pour C.I., Intensité nominale: 24 A, Tension nominale: 400 V, Pas: 5 mm, Nombre de pôles: 2, Mode de raccordement: Raccordement vissé avec bague, Montage: Soudage à la vague, Sens d'enfichage conducteur/circuit imprimé: 0 °, Article avec sortie de broche latérale
Connecteurs > Borne de circuit imprimé
Boîtiers
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Dimensions
| Longueur | 15,3 mm |
|---|---|
| Pas | 5,00 mm |
| Cote a | 5 mm |
| Hauteur de montage | 18 mm |
| Longueur du picot | 3,5 mm |
| Dimensions des picots | 0,8 x 1 |
| Diamètre de perçage | 1,4 mm |
Généralités
| Famille d'articles | MKDSO 2,5/..-R |
|---|---|
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
| Tension de référence (III/3) | 250 V |
| Tension assignée (III/2) | 400 V |
| Tension assignée (II/2) | 630 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 24 A |
| Section nominale | 2,5 mm² |
| Courant de charge maximal | 24 A |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Gabarit | A2 |
| Longueur à dénuder | 8 mm |
| Nombre de pôles | 2 |
| Filetage vis | M3 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,14 mm² |
|---|---|
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,14 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 2,5 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 2,5 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 14 |
| 2 conducteurs rigides de même section min. | 0,14 mm² |
| 2 conducteurs rigides de même section max. | 0,75 mm² |
| 2 conducteurs souples de même section min. | 0,14 mm² |
| 2 conducteurs souples de même section max. | 0,75 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,25 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 0,75 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 1,5 mm² |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-1707195-MKDSO 2,5/ 2-R | 141 Kbytes |
|
