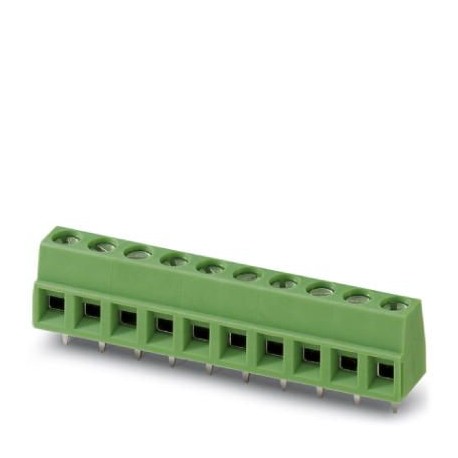

MKDSN 1,5/ 2-5,08 1729128 PHOENIX CONTACT Bloc de jonction C.I.
MKDSN 1,5/ 2-5,08
1729128
PHOENIX_CONTACT
260
Bloc de jonction C.I.
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1729128 |
|---|---|
| Unité de conditionnement | 250 pcs |
| Quantité minimum de commande | 250 pcs |
| Page catalogue | Page 91 (C-1-2013) |
| GTIN | 4017918025991 |
| Poids par pièce (hors emballage) | 0,002 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | DE (Allemagne) |
Propriétés de l'article
| Désignation abrégée | Bloc de jonction C.I. |
|---|---|
| Famille d'articles | MKDSN 1,5 |
| Pas | 5,08 mm |
| Nombre de pôles | 2 |
| Type de raccordement | Raccordement vissé avec bague |
| Forme d'entraînement de la tête de vis | Fente longitudinale (L) |
| Filetage vis | M3 |
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage linéaire |
| Nombre d'étages | 1 |
| Nombre de connexions | 2 |
| Nombre de potentiels | 2 |
Caractéristiques électriques principales
| Courant de référence | 13,5 A |
|---|---|
| Tension d'isolement assignée (III/2) | 400 V |
| Tension de choc assignée (III/2) | 4 kV |
Capacité de raccordement
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
|---|---|
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section de conducteur AWG / kcmil | 26 ... 16 |
| Section de conducteur souple avec embout, sans cône d'entrée isolant | 0,25 mm² ... 1 mm² |
| Section de conducteur souple avec embout et collier isolant | 0,25 mm² ... 1,5 mm² |
| 2 conducteurs rigides de même section | 0,14 mm² ... 0,75 mm² |
| 2 conducteurs souples de même section | 0,14 mm² ... 0,75 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant | 0,25 mm² ... 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant | 0,5 mm² ... 0,75 mm² |
| Gabarit a x b / diamètre | 2,4 mm x 1,5 mm/1,9 mm |
| Longueur à dénuder | 6 mm |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
Indication de matériau - contact
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamage galvanique |
| Surface métallique point de connexion (couche supérieure) | Etain (3 - 5 µm Sn) |
| Surface métallique point de connexion (couche intermédiaire) | Nickel (1,3 - 3 µm Ni) |
| Surface métallique zone de soudage (couche supérieure) | Etain (3 - 5 µm Sn) |
| Surface métallique zone de soudage (couche intermédiaire) | Nickel (1,3 - 3 µm Ni) |
Indication de matériau - boîtier
| Matériau isolant | PA |
|---|---|
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
Dimensions du produit
| Dessin coté | |
|---|---|
| Légende | Illustration schématique : pour de plus amples informations, voir le schéma de la famille de produits dans le centre de téléchargement |
| Longueur [ l ] | 8,1 mm |
| Largeur [ w ] | 10,16 mm |
| Hauteur [ h ] | 13,5 mm |
| Pas | 5,08 mm |
| Hauteur de montage (sans picot) | 10 mm |
| Longueur de broche [P] | 3,5 mm |
| Dimensions des picots | 0,5 x 1 mm |
| Cote a | 5,08 mm |
Indications de conditionnement
| Type de conditionnement | Emballé dans un carton |
|---|---|
| Unité d'emballage | 250 |
| Dénomination unités d'emballage | Quantité |
Généralités concernant le produit
| Type de remarque | Remarque relative à l'application |
|---|---|
| Remarque | Pour le raccordement sûr des conducteurs, toujours respecter un couple de serrage défini. En particulier pour les blocs de jonction pour C.I. à deux ou trois pôles, le picot individuel soudé n'est pas en mesure de supporter cela pour chaque point de contact. C'est la raison pour laquelle les blocs de jonction doivent être maintenus lors du raccordement des conducteurs (fixés manuellement et boîtier maintenu). |
Conseils de traitement
| Process | Soudage à la vague |
|---|---|
| Spécification de contrôle | selon CEI 61760-1:2006-04 |
| selon CEI 60068-2-54:2006-04 |
Conditions d'environnement
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (montage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C (En fonction de la courbe de capacité de courant / de derating) |
Raccordement et méthode de connexion
| Contrôle de la connexion | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
|---|---|
| Test - Recherche de dommages et de descellements | DIN EN 60998-2-1 (VDE 0613-2-1):2005-03 |
| Test réussi |
Contrôle de la traction
| Contrôle de la traction | DIN EN 60998-2-1 (VDE 0613-2-1):2005-03 |
|---|---|
| Test réussi | |
| Section de conducteur / type de conducteur / force de retrait | 0,14 mm² / rigide / > 10 N |
| 0,14 mm² / souple / > 10 N | |
| 1,5 mm² / rigide / > 40 N | |
| 1,5 mm² / souple / > 40 N |
Contrôles électriques
| Courant de référence | 13,5 A |
|---|---|
| Tension d'isolement assignée (III/2) | 400 V |
| Tension de choc assignée (III/2) | 4 kV |
Distances dans l'air et lignes de fuite
| Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2003-11 |
|---|---|
| Groupe d'isolant | I |
| Tension d'isolement assignée (III/3) | 250 V |
| Tension d'isolement assignée (III/2) | 400 V |
| Tension d'isolement assignée (II/2) | 630 V |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
Essai de vibration
| Résistance contre le vieillissement, l'humidité, la pénétration de corps solides et celle d'eau, nuisible. | Test réussi DIN EN 60998-1 (VDE 0613-1):2005-03 168 h/100 °C 48 h/30 °C/92 % |
|---|---|
| Résultat du test | Test réussi |
| Spécification de contrôle | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Chaleur sèche | 168 h/100 °C |
| Chaleur humide | 48 h/30 °C/92 % |
Résistance au vieillissement, à l'humidité et à la pénétration de corps solides
| Résultat du test | Test réussi |
|---|---|
| Spécification de contrôle | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Chaleur sèche | 168 h/100 °C |
| Chaleur humide | 48 h/30 °C/92 % |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1729128-MKDSN 1,5/ 2-5,08 | 167 Kbytes |
|
