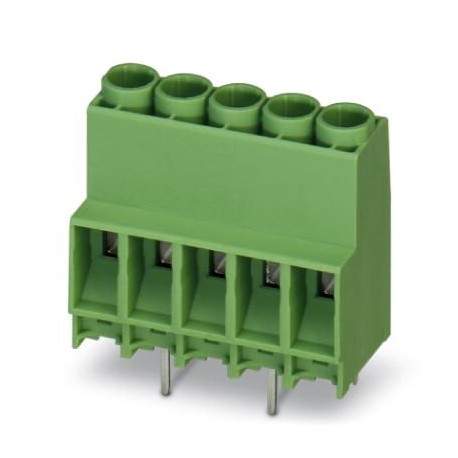

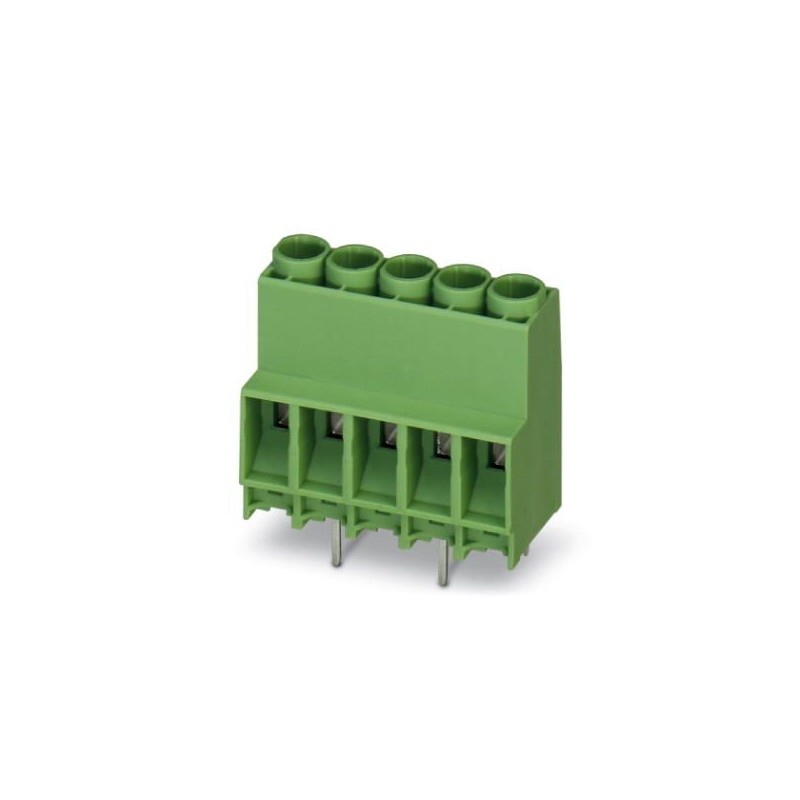

MKDS 5N HV/ 2-ZB-6,35 1777545 PHOENIX CONTACT Bloc de jonction C.I.
MKDS 5N HV/ 2-ZB-6,35
1777545
PHOENIX_CONTACT
50
Bloc de jonction C.I.
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1777545 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Page catalogue | Page 445 (C-1-2013) |
| GTIN | 4046356522328 |
| Poids par pièce (hors emballage) | 0,006 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | PL (Pologne) |
Propriétés de l'article
| Désignation abrégée | Bloc de jonction C.I. |
|---|---|
| Famille d'articles | MKDS 5 N HV |
| Pas | 6,35 mm |
| Nombre de pôles | 2 |
| Type de raccordement | Raccordement vissé avec bague |
| Forme d'entraînement de la tête de vis | Fente longitudinale (L) |
| Filetage vis | M3 |
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage W en forme de Z |
| Nombre d'étages | 1 |
| Nombre de connexions | 2 |
| Nombre de potentiels | 2 |
Caractéristiques électriques principales
| Courant de référence | 41 A |
|---|---|
| Tension d'isolement assignée (III/2) | 1000 V |
| Tension de choc assignée (III/2) | 8 kV |
Capacité de raccordement
| Section de conducteur rigide | 0,2 mm² ... 6 mm² |
|---|---|
| Section de conducteur souple | 0,2 mm² ... 4 mm² |
| Section de conducteur AWG / kcmil | 24 ... 10 |
| Section de conducteur souple avec embout, sans cône d'entrée isolant | 0,25 mm² ... 4 mm² |
| Section de conducteur souple avec embout et collier isolant | 0,25 mm² ... 4 mm² |
| 2 conducteurs rigides de même section | 0,2 mm² ... 1,5 mm² |
| 2 conducteurs souples de même section | 0,2 mm² ... 1,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant | 0,25 mm² ... 0,75 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant | 0,5 mm² ... 2,5 mm² |
| Longueur à dénuder | 8 mm |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
Indication de matériau - contact
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamé par trempage à chaud |
| Surface métallique point de connexion (couche supérieure) | Etain (5 - 7 µm Sn) |
| Surface métallique zone de soudage (couche supérieure) | Etain (5 - 7 µm Sn) |
Indication de matériau - boîtier
| Matériau isolant | PA |
|---|---|
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
Dimensions du produit
| Dessin coté | |
|---|---|
| Longueur [ l ] | 15,85 mm |
| Largeur [ w ] | 12,7 mm |
| Hauteur [ h ] | 32 mm |
| Pas | 6,35 mm |
| Hauteur de montage (sans picot) | 27 mm |
| Longueur de broche [P] | 5 mm |
| Ecartement des picots | 9 mm |
| Dimensions des picots | 0,9 x 0,9 mm |
| Cote a | 6,35 mm |
Dimensions pour la conception de circuits imprimés
| Diamètre de perçage | 1,3 mm |
|---|---|
| Ecartement des picots | 9 mm |
Indications de conditionnement
| Type de conditionnement | Emballé dans un carton |
|---|---|
| Unité d'emballage | 50 |
| Dénomination unités d'emballage | Quantité |
Conseils de traitement
| Process | Soudage à la vague |
|---|---|
| Spécification de contrôle | selon CEI 61760-1:2006-04 |
| selon CEI 60068-2-54:2006-04 |
Conditions d'environnement
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (montage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C (En fonction de la courbe de capacité de courant / de derating) |
Raccordement et méthode de connexion
| Contrôle de la connexion | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
|---|---|
| Test - Recherche de dommages et de descellements | DIN EN 60998-2-1 (VDE 0613-2-1):2005-03 |
| Test réussi |
Contrôle de la traction
| Contrôle de la traction | DIN EN 60998-2-1 (VDE 0613-2-1):2005-03 |
|---|---|
| Test réussi | |
| Section de conducteur / type de conducteur / force de retrait | 0,2 mm² / rigide / > 10 N |
| 4 mm² / souple / > 60 N | |
| 6 mm² / rigide / > 80 N |
Contrôles électriques
| Courant de référence | 41 A |
|---|---|
| Tension d'isolement assignée (III/2) | 1000 V |
| Tension de choc assignée (III/2) | 8 kV |
Distances dans l'air et lignes de fuite
| Groupe d'isolant | I |
|---|---|
| Tension d'isolement assignée (III/3) | 800 V |
| Tension d'isolement assignée (III/2) | 1000 V |
| Tension d'isolement assignée (II/2) | 1000 V |
| Tension de choc assignée (III/3) | 8 kV |
| Tension de choc assignée (III/2) | 8 kV |
| Tension de choc assignée (II/2) | 8 kV |
Essai de vibration
| Résistance contre le vieillissement, l'humidité, la pénétration de corps solides et celle d'eau, nuisible. | Test réussi DIN EN 60998-1 (VDE 0613-1):2005-03 168 h/100 °C 48 h/30 °C/92 % |
|---|---|
| Résultat du test | Test réussi |
| Spécification de contrôle | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Chaleur sèche | 168 h/100 °C |
| Chaleur humide | 48 h/30 °C/92 % |
Résistance au vieillissement, à l'humidité et à la pénétration de corps solides
| Résultat du test | Test réussi |
|---|---|
| Spécification de contrôle | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Chaleur sèche | 168 h/100 °C |
| Chaleur humide | 48 h/30 °C/92 % |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
