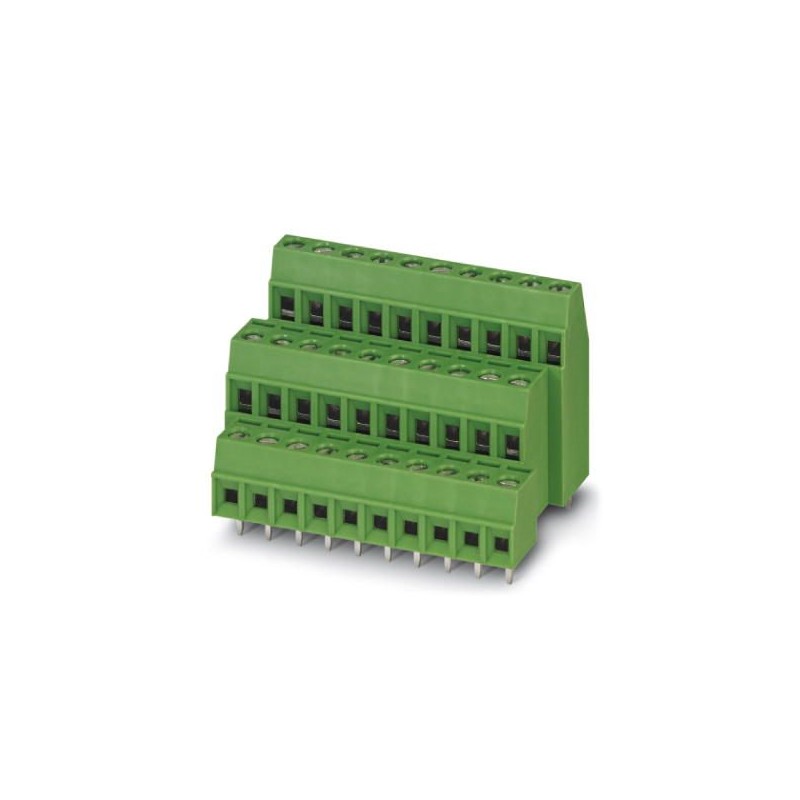

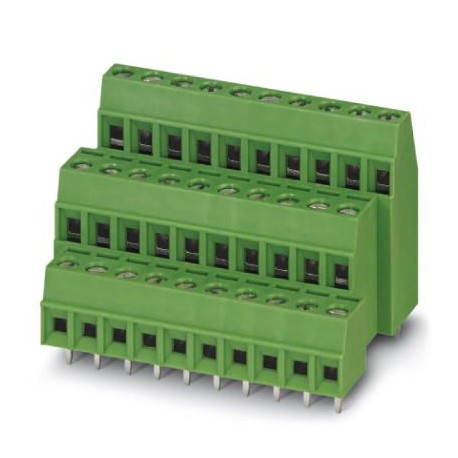

MK3DS 1/ 8-3,81 1727793 PHOENIX CONTACT Bloc de jonction C.I.
MK3DS 1/ 8-3,81
1727793
PHOENIX_CONTACT
50
Bloc de jonction C.I.
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1727793 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Page catalogue | Page 87 (C-1-2013) |
| GTIN | 4017918116422 |
| Poids par pièce (hors emballage) | 0,017 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Longueur [ l ] | 25 mm |
|---|---|
| Pas | 3,81 mm |
| Cote a | 26,67 mm |
| Largeur [ w ] | 32,38 mm |
| Hauteur de montage | 23,9 mm |
| Hauteur [ h ] | 27,4 mm |
| Longueur de broche [P] | 3,5 mm |
| Diamètre de perçage | 1,1 mm |
Généralités
| Famille d'articles | MK3DS 1 |
|---|---|
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 2,5 kV |
| Tension de choc assignée (III/2) | 2,5 kV |
| Tension de choc assignée (II/2) | 2,5 kV |
| Tension de référence (III/3) | 160 V |
| Tension assignée (III/2) | 160 V |
| Tension assignée (II/2) | 320 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 8 A |
| Section nominale | 1 mm² |
| Courant de charge maximal | 10 A |
| Matériau isolant | PA |
| Broche à souder de surface | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Longueur à dénuder | 5 mm |
| Nombre de pôles | 8 |
| Filetage vis | M2 |
| Couple de serrage min. | 0,22 Nm |
| Couple de serrage max. | 0,25 Nm |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,14 mm² |
|---|---|
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,14 mm² |
| Section de conducteur souple max. | 1 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 0,5 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 0,5 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 16 |
| 2 conducteurs rigides de même section min. | 0,14 mm² |
| 2 conducteurs rigides de même section max. | 0,5 mm² |
| 2 conducteurs souples de même section min. | 0,14 mm² |
| 2 conducteurs souples de même section max. | 0,2 mm² |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1727793-MK3DS 1/ 8-3,81 | 155 Kbytes |
|
