Agrandir l'image

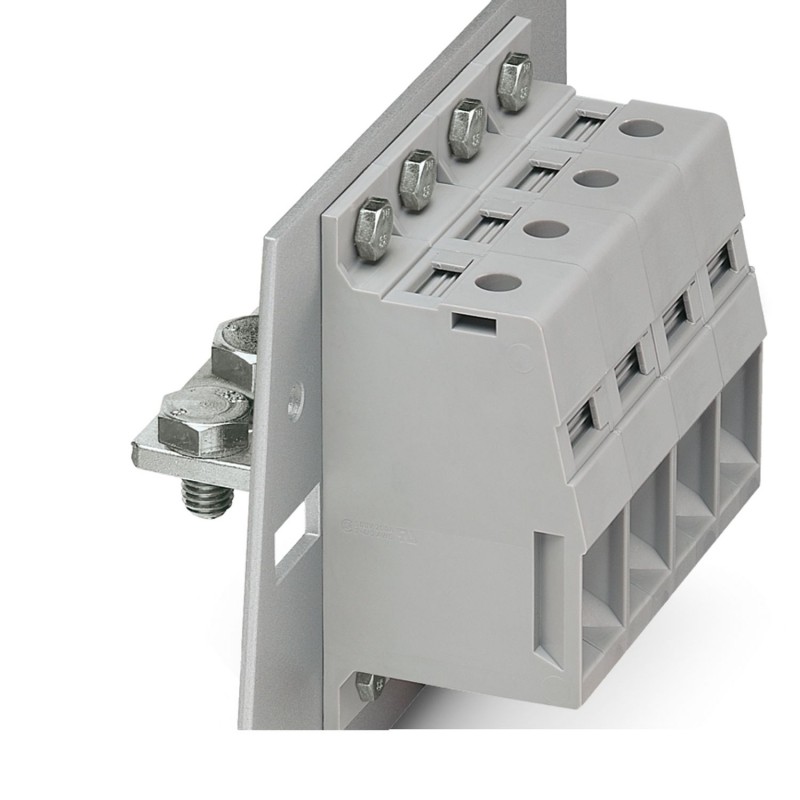

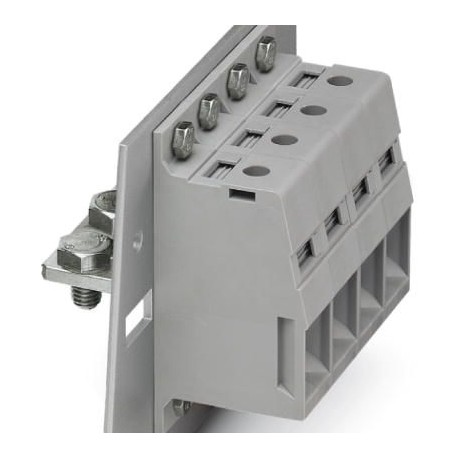

HDFK 95-F-VP 0709916 PHOENIX CONTACT BJ de traversée, Mode de raccordement: Raccordement vissé, Raccordement..
HDFK 95-F-VP
0709916
PHOENIX_CONTACT
10
Bloc de jonction de traversée
Blocs de jonction > Borne traversante
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 0709916 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 619 (C-1-2013) |
| GTIN | 4017918336660 |
| Poids par pièce (hors emballage) | 0,176 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | GR (Grèce) |
Généralités
| Nombre d'étages | 1 |
|---|---|
| Nombre de connexions | 2 |
| Section nominale | 95 mm² |
| Coloris | gris |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Courant de charge maximal | 232 A |
| Tension de choc assignée | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Connexion selon la norme | CEI 60947-7-1 |
| Intensité nominale IN | 232 A |
| Courant de charge maximal | 232 A |
| Tension nominale UN | 630 V (pour parois métalliques 2,5 mm ... 5 mm) |
| 500 V (pour parois métalliques 5 mm ... 6 mm) | |
| Nombre de pôles | 1 |
Caractéristiques de raccordement
| Remarque | Serre-fils |
|---|---|
| Côté raccordement | extérieur |
| Type de raccordement | Raccordement vissé |
| Remarque | Attention : dans la zone de téléchargement, vous trouverez des publications d'articles, des sections raccordables et des remarques quant au raccordement de conducteurs en aluminium. |
| Section de conducteur rigide min. | 35 mm² |
| Section de conducteur rigide max. | 95 mm² |
| Section de conducteur souple min. | 35 mm² |
| Section de conducteur souple max. | 95 mm² |
| Section du conducteur AWG min. | 4 |
| Section du conducteur AWG max. | 3/0 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 30 mm² |
| 95 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 30 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 95 mm² |
| 2 conducteurs rigides de même section min. | 25 mm² |
| 2 conducteurs rigides de même section max. | 35 mm² |
| 2 conducteurs souples de même section min. | 25 mm² |
| 2 conducteurs souples de même section max. | 35 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 16 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 35 mm² |
| Longueur à dénuder | 27 mm |
| Gabarit | B12 |
| Filetage vis | M8 |
| Couple de serrage min. | 15 Nm |
| Couple de serrage max. | 20 Nm |
| Côté raccordement | intérieur |
| Type de raccordement | Raccordement par cosse |
| Filetage vis | M10 |
| Couple de serrage min. | 15 Nm |
| Couple de serrage max. | 20 Nm |
Normes et spécifications
| Connexion selon la norme | CSA |
|---|---|
| CEI 60947-7-1 | |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.0 27141131 eCl@ss 4.1 27141131 eCl@ss 5.0 27141134 eCl@ss 5.1 27141100 eCl@ss 6.0 27141100 eCl@ss 7.0 27141134 eCl@ss 8.0 27141134 eCl@ss 9.0 27141134
UNSPSC 6.01 30211811 UNSPSC 7.0901 39121410 UNSPSC 11 39121410 UNSPSC 12.01 39121410 UNSPSC 13.2 39121410
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-0709916-HDFK 95-F-VP | 129 Kbytes |
|
