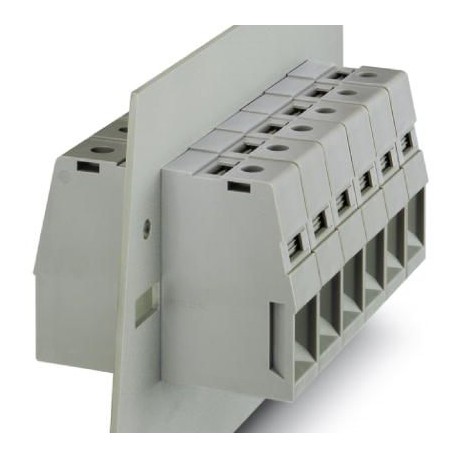

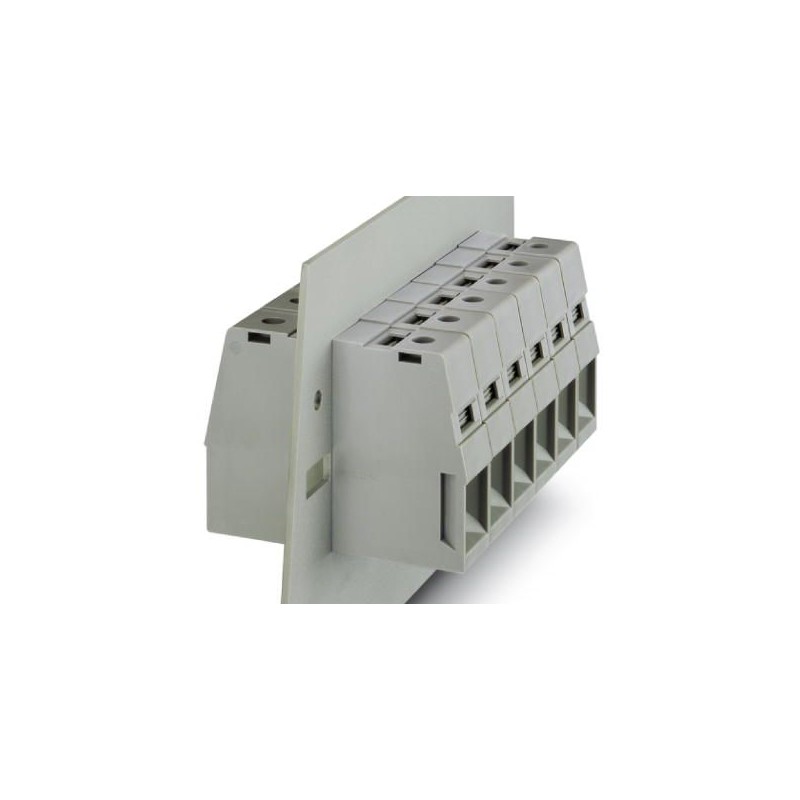

HDFK 95 0709534 PHOENIX CONTACT Bloc de jonction de traversée
HDFK 95
0709534
PHOENIX_CONTACT
10
Bloc de jonction de traversée
Blocs de jonction > Borne traversante
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 0709534 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 620 (C-1-2013) |
| GTIN | 4017918117047 |
| Poids par pièce (hors emballage) | 0,244 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | GR (Grèce) |
Généralités
| Remarque | Le cône d'introduction du câble n'est pas protégé contre les contacts fortuits avec les doigts. Ne jamais connecter, ni déconnecter le bloc de jonction s'il est sous tension. Prendre les mesures nécessaires pour garantir une protection contre les contacts accidentels. |
|---|---|
| Nombre d'étages | 1 |
| Nombre de connexions | 2 |
| Section nominale | 95 mm² |
| Coloris | gris |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Courant de charge maximal | 232 A |
| Tension de choc assignée | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Connexion selon la norme | CEI 60947-7-1 |
| Intensité nominale IN | 232 A |
| Courant de charge maximal | 232 A |
| Tension nominale UN | 1000 V (pour parois métalliques de 1 mm ... 2,5 mm) |
| 800 V (pour parois métalliques de plus de 2,5 mm ... 5 mm) | |
| 690 V (pour parois métalliques de plus de 5 mm ... 6 mm) | |
| Paroi latérale ouverte | non |
| Nombre de pôles | 1 |
Caractéristiques de raccordement
| Remarque | Serre-fils |
|---|---|
| Côté raccordement | Etage 1 extérieur 1 |
| Type de raccordement | Raccordement vissé |
| Remarque | Attention : dans la zone de téléchargement, vous trouverez des publications d'articles, des sections raccordables et des remarques quant au raccordement de conducteurs en aluminium. |
| Section de conducteur rigide min. | 25 mm² |
| Section de conducteur rigide max. | 95 mm² |
| Section de conducteur souple min. | 35 mm² |
| Section de conducteur souple max. | 95 mm² |
| Section du conducteur AWG min. | 4 |
| Section du conducteur AWG max. | 4/0 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 25 mm² |
| 95 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 95 mm² |
| 2 conducteurs rigides de même section min. | 16 mm² |
| 2 conducteurs rigides de même section max. | 35 mm² |
| 2 conducteurs souples de même section min. | 16 mm² |
| 2 conducteurs souples de même section max. | 35 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 16 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 35 mm² |
| Longueur à dénuder | 27 mm |
| Gabarit | B12 |
| Filetage vis | M8 |
| Couple de serrage min. | 15 Nm |
| Couple de serrage max. | 20 Nm |
| Côté raccordement | intérieur |
| Type de raccordement | Raccordement vissé |
Normes et spécifications
| Connexion selon la norme | CSA |
|---|---|
| CEI 60947-7-1 | |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.0 27141131 eCl@ss 4.1 27141131 eCl@ss 5.0 27141134 eCl@ss 5.1 27141100 eCl@ss 6.0 27141100 eCl@ss 7.0 27141134 eCl@ss 8.0 27141134 eCl@ss 9.0 27141134
UNSPSC 6.01 30211811 UNSPSC 7.0901 39121410 UNSPSC 11 39121410 UNSPSC 12.01 39121410 UNSPSC 13.2 39121410
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-0709534-HDFK 95 | 132 Kbytes |
|
