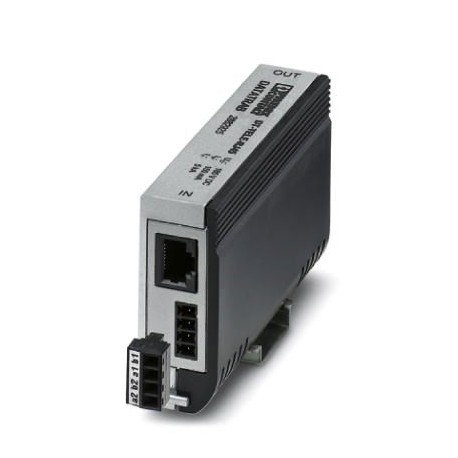

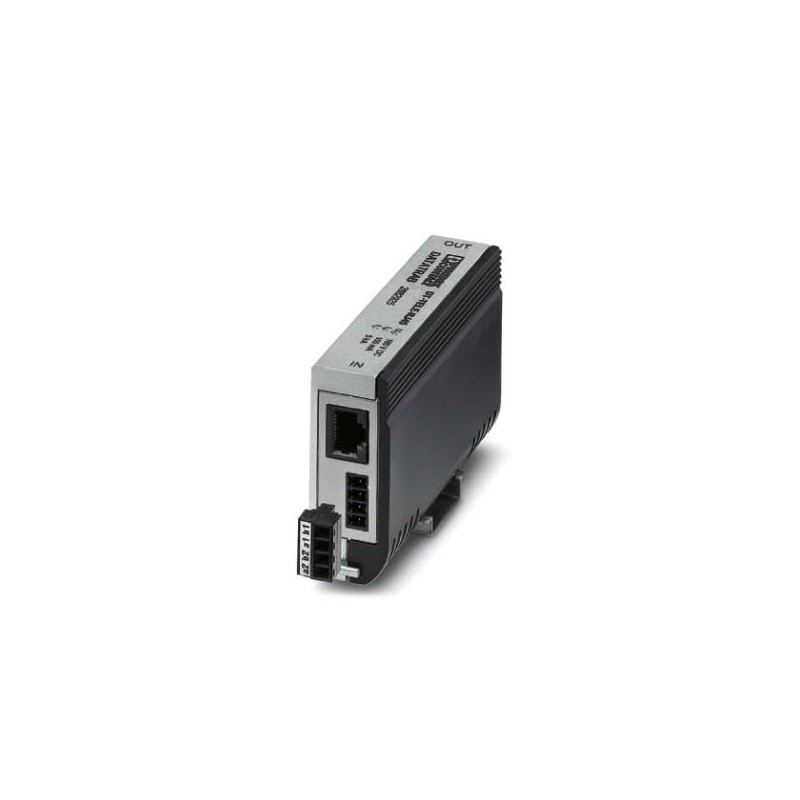

DT-TELE-RJ45 2882925 PHOENIX CONTACT Dispositif de protection antisurtension
DT-TELE-RJ45
2882925
PHOENIX_CONTACT
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2882925 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 162 (C-4-2017) |
| GTIN | 4046356155137 |
| Poids par pièce (hors emballage) | 0,314 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | Zinc coulé sous pression |
|---|---|
| Coloris | argent/noir |
| Type de montage | Adaptateurs spécifiques au raccordement et profilé de 35 mm |
| Type | Adaptateur pour montage sur profilé |
| Nombre de pôles | 4 |
| Sens de l'action | Line-Line & Line-Ground/Shield |
Circuit de protection
| Classe d'essai CEI | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Tension permanente maximale UC | 185 V DC |
| 130 V AC | |
| Courant de référence | ≤ 380 mA (25 °C) |
| Courant utile de service ICpour UC | ≤ 6 µA |
| Courant résidual IPE | ≤ 4 µA |
| Courant nominal de décharge In(8/20) µs (fil-fil) | ≤ 5 kA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | ≤ 5 kA |
| Courant de décharge global Itotal(8/20) µs | 10 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 100 A |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 100 A |
| Courant d'impulsion nominal Ian (10/700)µs (fil-fil) | 150 A |
| Courant d'impulsion nominal Ian (10/700)µs (fil-terre) | 150 A |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 250 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 250 V |
| Tension résiduelle pour In(fil-fil) | ≤ 120 V |
| Tension résiduelle pour In(fil-terre) | ≤ 120 V |
| Niveau de protection Up(fil-fil) | ≤ 250 V (B2 - 4 kV / 100 A) |
| ≤ 250 V (C1 - 1 kV / 500 A) | |
| ≤ 250 V (C2 - 10 kV / 5 kA) | |
| Niveau de protection Up(fil-terre) | ≤ 250 V (B2 - 4 kV / 100 A) |
| ≤ 250 V (C1 - 1 kV / 500 A) | |
| ≤ 250 V (C2 - 10 kV / 5 kA) | |
| Temps d'amorçage tA(fil-fil) | ≤ 100 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Perte d'insertion aE, sym. | typ. 0,5 dB (≤ 5 MHz / 100 Ω) |
| typ. 0,3 dB (≤ 8 MHz / 150 Ω) | |
| typ. 0,3 dB (≤ 2,5 MHz / 600 Ω) | |
| Fréquence limite fg (3 dB), sym., dans le système 100 Ohm | typ. 50 MHz |
| Capacité (fil-fil) | typ. 20 pF (f=1 MHz / VR= 0 V) |
| Capacité (fil-terre) | typ. 20 pF (f=1 MHz / VR= 0 V) |
| Résistance en série | 3,3 Ω 10 % |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-fil) | B2 - 4 kV/100 A |
| C1 - 1 kV/500 A | |
| C2 - 10 kV/5 kA | |
| Résistance aux courants de choc (fil-terre) | B2 - 4 kV/100 A |
| C1 - 1 kV/500 A | |
| C2 - 10 kV/5 kA | |
| D1 - 1 kA |
Caractéristiques de raccordement
| Type de raccordement | RJ45 / COMBICON |
|---|---|
| Type de raccordement IN | Connecteur femelle RJ45 |
| MC 1,5/4 | |
| Type de raccordement OUT | Connecteur femelle RJ45 |
| MC 1,5/4 | |
| Technique de raccordement | Raccordement vissé |
| Filetage vis | M2 |
| Couple de serrage | 0,22 Nm |
| Longueur à dénuder | 7 mm |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section conduct. AWG | 28 ... 16 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
